Wie verbessert ein 75-kVA-Mastentransformator die Stromverteilung?

Artikelzusammenfassung

Die Auswahl des richtigen Verteiltransformators umfasst viel mehr als die Auswahl einer Zahl wie 75 KVA. Der Transformator muss der Primärspannung, der Sekundärspannung, der Phasenkonfiguration, der erwarteten Last, den Umgebungsbedingungen, den Schutzanforderungen, der Installationsstruktur und den geltenden elektrischen Normen entsprechen. Ein richtig ausgewählter 75-kVA-Masttransformator kann eine effiziente und praktische Lösung bieten, wenn elektrische Energie in der Nähe des Verbrauchspunkts umgewandelt werden muss.

In diesem Artikel untersuchen wir, wie eine 75-kVA-Einheit funktioniert, warum ihre kompakte, an einem Mast montierte Konfiguration nützlich ist, wie ihre Kern- und Wicklungsmaterialien die Leistung beeinflussen, was Effizienzspezifikationen bedeuten und wie Projektingenieure häufige Fehler bei der Dimensionierung und Installation vermeiden können. Wir erklären auch, wie Guangbian die Herstellung und Anpassung für verschiedene Vertriebsnetze angeht.

Inhaltsverzeichnis

1. Den mastmontierten 75-KVA-Transformator verstehen
2. So funktioniert ein mastmontierter 75-kVA-Transformator
3. Kapazitäts- und Phasenkonfiguration
4. Auswahl der Primär- und Sekundärspannung
5. Kern, Wicklungen, Isolierung und Kühlung
6. Wichtige Leistungsparameter
7. Wo ein 75-kVA-Mastentransformator verwendet wird
8. So wählen Sie den richtigen Transformator aus
9. Überlegungen zur Installation und Wartung
10. Wie Guangbian Transformer-Projekte unterstützt
11. Häufig gestellte Fragen
12. Abschluss

Artikelübersicht

• Definieren Sie den Zweck und die Struktur eines 75-kVA-Verteilungstransformators.
• Erklären Sie den grundlegenden elektromagnetischen Transformationsprozess.
• Besprechen Sie Kapazitäts-, Phasen- und Spannungskompatibilität.
• Untersuchen Sie die Materialien und Kühlmethoden, die Einfluss auf die Betriebszuverlässigkeit haben.
• Erklären Sie Leerlaufverlust, Lastverlust, Impedanz und Erregerstrom.
• Identifizieren Sie geeignete Anwendungen und gemeinsame Projektanforderungen.
• Stellen Sie eine praktische Auswahl- und Wartungscheckliste bereit.
• Beantworten Sie häufig gestellte Fragen zu Beschaffung und Technik.

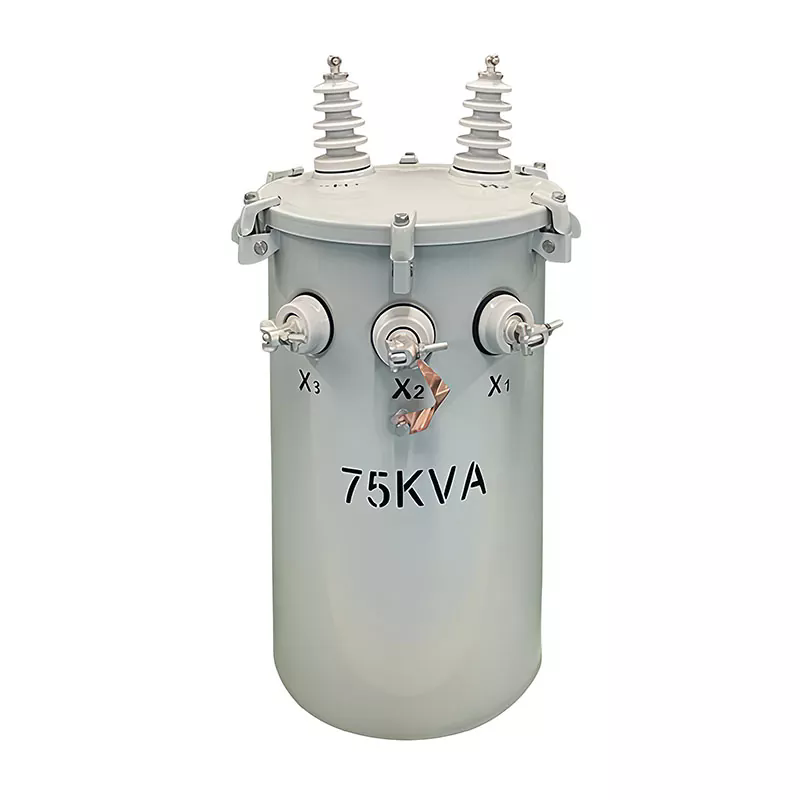

Den mastmontierten 75-KVA-Transformator verstehen

Ein 75-kVA-Masttransformator ist ein Verteilungstransformator, der Mittelspannungsstrom auf eine niedrigere Spannung reduzieren soll, die für Endverbraucher geeignet ist. Im Gegensatz zu einem großen Umspannwerkstransformator, der auf einem Fundament installiert ist, wird eine auf einem Mast montierte Einheit auf einem Strommast oder einer geeigneten Überkopfverteilungsstruktur positioniert. Diese Anordnung platziert den Transformator nahe an der elektrischen Last und minimiert gleichzeitig den Platzbedarf.

Der Begriff75KVAbeschreibt die Scheinleistung des Transformators. KVA oder Kilovoltampere stellt die Kombination aus Spannung und Strom dar, für die der Transformator ausgelegt ist. Es sollte nicht als Empfehlung interpretiert werden, das Gerät unter allen Bedingungen kontinuierlich mit maximaler Leistung zu betreiben.

Bei der praktischen Verteilungsplanung berücksichtigen Ingenieure normalerweise den erwarteten Bedarf, die Lastvielfalt, die zukünftige Erweiterung, die Umgebungstemperatur, Oberschwingungen und die Betriebsbedingungen, bevor sie feststellen, ob 75 kVA ausreichende Kapazität bieten. Eine ordnungsgemäße Belastungsbewertung ist unerlässlich, da sowohl anhaltende Überlastung als auch unnötige Überdimensionierung die Lebenszykluskosten erhöhen können.

Guangbian produziert 75-kVA-Masttransformatorlösungen für unterschiedliche Verteilungsanforderungen, einschließlich kundenspezifischer Spannungskonfigurationen für internationale Märkte. Das Produkt ist für die Stromverteilung im Freien konzipiert und kann je nach elektrischem System und Projektspezifikationen angepasst werden.

So funktioniert ein mastmontierter 75-kVA-Transformator

Das Funktionsprinzip basiert auf elektromagnetischer Induktion. Elektrische Energie gelangt mit einer höheren Versorgungsspannung in die Primärwicklung des Transformators. Der Wechselstrom erzeugt einen sich ändernden magnetischen Fluss im Inneren des Transformatorkerns. Dieser magnetische Fluss induziert Spannung in der Sekundärwicklung.

Das Verhältnis zwischen Primär- und Sekundärwicklung bestimmt das Spannungswandlungsverhältnis. Wenn die Primärspannung deutlich höher als die Sekundärspannung ist, reduziert der Transformator die Spannung und erhöht gleichzeitig den verfügbaren Strom entsprechend dem Leistungsverhältnis und den normalen Transformatorverlusten.

Ein vereinfachter Bedienablauf kann wie folgt verstanden werden:

1. Mittelspannungsstrom gelangt in die Primärwicklung.
2. Wechselstrom erzeugt einen magnetischen Fluss im Kern.
3. Der magnetische Fluss induziert Spannung in der Sekundärwicklung.
4. Die Sekundärwicklung liefert elektrische Energie mit niedrigerer Spannung.
5. Transformatoröl leitet Wärme von den aktiven Komponenten ab.
6. Schutz- und Überwachungskomponenten unterstützen den sicheren Betrieb.

Da der Transformator im Freien installiert wird, sind Gehäuse, Isoliersystem, Abdichtung, Korrosionsbeständigkeit und Wetterschutz wichtige Bestandteile der langfristigen Leistung. Für eine technisch korrekte Elektrokonstruktion ist weiterhin ein geeigneter mechanischer und umweltbezogener Schutz erforderlich.

Kapazitäts- und Phasenkonfiguration

Die Kapazität ist eine der ersten Spezifikationen, die Käufer überprüfen sollten, sie sollte jedoch immer zusammen mit der Phasenkonfiguration bewertet werden. Ein einphasiger 75-kVA-Transformator eignet sich für bestimmte Verteilungssysteme für Privathaushalte, Beleuchtung und kleine Gewerbebetriebe, während dreiphasige Geräte normalerweise ausgewählt werden, wenn das Netzwerk dreiphasige Lasten oder Industriestrom benötigt.

Ein wichtiger Fehler besteht darin, anzunehmen, dass jeder 75-kVA-Transformator identische elektrische Eigenschaften hat. Der KVA-Wert gibt nur die Kapazität an. Spannung, Phase, Frequenz, Anschlusskonfiguration, Impedanz, Isolationspegel und geltende Normen müssen ebenfalls angegeben werden.

Auswahl der Primär- und Sekundärspannung

Beim Kauf eines Masttransformators ist die Spannungskompatibilität von entscheidender Bedeutung. Beispielsweise kann eine Konfiguration, die für eine Netzspannung ausgelegt ist, nicht einfach an ein anderes Netzwerk angeschlossen werden, ohne sicherzustellen, dass das Isolationssystem, die Wicklungsanordnung, das Zubehör und die Nennwerte angemessen sind.

Eine repräsentative Guangbian-75-KVA-Konfiguration verwendet eine Primärspannungsanordnung von 4160 Grd Y / 2400 V und einen Sekundärausgang von 120/240 V. Solche Werte sind anwendungsspezifisch und sollten nicht als universelle Spezifikationen für jeden 75-kVA-Transformator betrachtet werden.

Die Stellung der Abgriffe kann auch wichtig sein, wenn die Eingangsspannung schwankt. Eine richtig ausgewählte Abgriffskonfiguration ermöglicht es Ingenieuren, bestimmte Versorgungsspannungsbedingungen zu kompensieren und gleichzeitig eine geeignete Sekundärspannung aufrechtzuerhalten. Der genaue Armaturenbereich sollte vor der Bestellung immer anhand der Projektspezifikation bestätigt werden.

Kern, Wicklungen, Isolierung und Kühlung

Der Wirkungsgrad und die Lebensdauer von Transformatoren hängen stark von den aktiven Materialien und der Fertigungsqualität ab. Der Kern stellt den magnetischen Pfad bereit, während die Wicklungen elektrische Energie zwischen der Hochspannungs- und der Niederspannungsseite übertragen.

Guangbians referenzierte 75-KVA-Konfiguration verwendet Kupferwicklungen und kornorientierten Siliziumstahl für den Kern. Kupfer verfügt über eine hohe elektrische Leitfähigkeit und wird häufig dort eingesetzt, wo eine effiziente Stromübertragung und thermische Leistung wichtig sind. Kornorientiertes Elektroband trägt bei richtiger Verarbeitung und Montage dazu bei, magnetische Verluste zu reduzieren.

Das Gerät verfügt über ein in Öl getauchtes Design mit ONAN-Kühlung, was Oil Natural, Air Natural bedeutet. Transformatoröl zirkuliert auf natürliche Weise, da es Wärme vom Kern und den Wicklungen aufnimmt. Die Wärme wird dann über die Tankoberfläche an die Umgebungsluft übertragen. Der Verzicht auf Zwangspumpen oder Lüfter kann das Kühlsystem vereinfachen und die Anzahl der Hilfskomponenten reduzieren.

Bei in Öl getauchten Geräten muss jedoch sorgfältig auf Tankintegrität, Dichtung, Buchsen, Ölzustand und Umweltschutz geachtet werden. Regelmäßige Inspektionen helfen dabei, Undichtigkeiten, Korrosion, Überhitzung oder sich verschlechternde Verbindungen zu erkennen, bevor diese Probleme zu größeren Ausfällen führen.

Wichtige Leistungsparameter

Ein Transformatordatenblatt enthält mehrere Werte, die sich direkt auf die Betriebsleistung auswirken. Das Verständnis dieser Zahlen hilft Einkaufsteams, Produkte genauer zu vergleichen, anstatt sich nur auf den Kaufpreis zu konzentrieren.

Geringere Verluste können zu einer besseren Lebenszykluseffizienz beitragen, insbesondere bei Transformatoren, die über lange Zeiträume unter Spannung bleiben. Aus diesem Grund muss auf Leerlaufverluste geachtet werden, auch wenn die Anschlussleistung im Laufe des Tages stark schwankt.

Die Impedanz ist für das Systemdesign gleichermaßen wichtig. Es beeinflusst den Spannungsabfall unter Last und den verfügbaren Strom bei Fehlern. Schutzingenieure sollten daher bei der Koordinierung vor- und nachgeschalteter Schutzgeräte den vom Hersteller verifizierten Impedanzwert verwenden.

Wo ein 75-kVA-Mastentransformator verwendet wird

Eine Kapazität von 75 kVA kann ein breites Spektrum kleinerer Verteilungsanforderungen erfüllen. Seine kompakte Überkopfinstallation macht es besonders nützlich, wenn die Verfügbarkeit von Grundstücken, die Installationskosten und die Nähe zur Last wichtige Faktoren sind.

• Wohngemeinschaften:Bereitstellung von Niederspannungsstrom für Gruppen von Häusern, bei denen der berechnete Bedarf angemessen ist.
• Ländliche Elektrifizierung:Unterstützung des Stromzugangs in Bereichen, in denen eine Freileitungsverteilung weiterhin sinnvoll ist.
• Straßen- und Flächenbeleuchtung:Bereitstellung lokaler Niederspannungsverteilung für Beleuchtungsnetze.
• Kleine Gewerbeflächen:Versorgung von Geschäften, Büros, Servicegebäuden und anderen mäßigen elektrischen Verbrauchern.
• Schulen und öffentliche Einrichtungen:Bereitstellung einer lokalen Verteilung, bei der das Lastprofil mit der Kapazität des Transformators übereinstimmt.
• Kleine industrielle Anwendungen:Unterstützung geeigneter Hilfs- oder Industrielasten mit geringem Bedarf.
• Infrastrukturprojekte:Bereitstellung einer lokalen Energieumwandlung für ausgewählte öffentliche und Versorgungsprojekte.

Welche Anwendung am besten geeignet ist, hängt von der tatsächlichen Lastberechnung ab. Ein Transformator sollte nicht einfach deshalb ausgewählt werden, weil 75 kVA nahe am erwarteten Verbrauch zu liegen scheinen. Anlaufströme, Motorlasten, saisonaler Bedarf, Leistungsfaktor, zukünftige Erweiterung und Lastvielfalt sollten alle berücksichtigt werden.

So wählen Sie den richtigen Transformator aus

Die Auswahl des richtigen 75-kVA-Masttransformators beginnt mit der Definition der gesamten elektrischen Umgebung. Die folgende Checkliste kann Käufern dabei helfen, kostspielige Nichtübereinstimmungen bei den Spezifikationen zu vermeiden.

1. Berechnen Sie die erwartete Belastung.Bestimmen Sie den normalen Bedarf, den Spitzenbedarf, den Motorstartbedarf und mögliche zukünftige Erweiterungen.
2. Bestätigen Sie die Primärspannung.Passen Sie den Transformator an das Versorgungsnetz an.
3. Bestätigen Sie die Sekundärspannung.Stellen Sie sicher, dass die Leistung mit der angeschlossenen Ausrüstung und dem örtlichen Stromnetz übereinstimmt.
4. Wählen Sie die richtige Phasenkonfiguration.Einphasige und dreiphasige Systeme haben unterschiedliche Anwendungsanforderungen.
5. Frequenz prüfen.Stellen Sie sicher, dass der Transformator für die Netzfrequenz ausgelegt ist.
6. Überprüfen Sie die Impedanz.Bestätigen Sie die Kompatibilität mit Fehlerstromberechnungen und Schutzkoordination.
7. Überprüfen Sie die Isolierungsanforderungen.Berücksichtigen Sie die Systemspannung und die Umgebungsbedingungen.
8. Berücksichtigen Sie die Installationsumgebung.Temperatur, Luftfeuchtigkeit, Höhe, Wind, Salzeinwirkung, Staub und Korrosion können die Designanforderungen beeinflussen.
9. Überprüfen Sie die geltenden Normen.Stellen Sie sicher, dass die Dokumentation und Prüfung des Transformators den Anforderungen des Zielmarkts entspricht.
10. Besprechen Sie die Anpassung vor der Produktion.Ein Hersteller sollte technische Parameter bestätigen, anstatt sich auf Annahmen zu verlassen.

Überlegungen zur Installation und Wartung

Für den zuverlässigen Betrieb des Transformators ist eine korrekte Installation unerlässlich. Mastmontierte Geräte müssen von einer geeigneten Struktur getragen werden, die dem mechanischen Gewicht und den Umgebungskräften standhalten kann. Elektrische Abstände, Erdung, Leiterverbindungen, Schutzvorrichtungen und Zugang für Wartungsarbeiten müssen ebenfalls gemäß den geltenden örtlichen Anforderungen berücksichtigt werden.

Vor dem Einschalten sollten Techniker die Angaben auf dem Typenschild, die Anschlüsse, die Erdung, den Isolationszustand, die mechanischen Befestigungselemente, Buchsen und Schutzkomponenten überprüfen. Die Testverfahren sollten der Projektspezifikation und den geltenden Standards entsprechen.

Nach der Inbetriebnahme können Routineinspektionen dabei helfen, auftretende Probleme zu erkennen. Das Wartungspersonal sollte besonders auf Folgendes achten:

• Ölleck oder ungewöhnliche Ölstandsänderungen
• Korrosion am Tank, an Armaturen oder Montageteilen
• Beschädigte oder verschmutzte Buchsen
• Lose elektrische Verbindungen
• Ungewöhnlicher Temperaturanstieg
• Ungewöhnliche Geräusche oder Vibrationen
• Anzeichen von Überhitzung oder Verfärbung
• Zustand der Erdungsanschlüsse
• Schäden, die durch Unwetter oder äußere Einwirkungen verursacht wurden

Bei Öltransformatoren muss der Leckagekontrolle besondere Aufmerksamkeit gewidmet werden. Ein kleines Leck sollte nicht einfach ignoriert werden, da es auf eine Beschädigung einer Dichtung, Buchse, Schweißnaht, Dichtung oder Tankkomponente hinweisen kann. Eine rechtzeitige Untersuchung kann das Risiko von Geräteschäden, Betriebsunterbrechungen und Umweltproblemen verringern.

Wie Guangbian Transformer-Projekte unterstützt

Bei Verteiltransformatoren ist die Fertigungskonsistenz besonders wichtig, da kleine Abweichungen bei Wicklung, Kernmontage, Isolierung, Abdichtung oder Prüfung die langfristige Feldleistung beeinträchtigen können. Guangbian folgt einem mehrstufigen Produktionsprozess für seine 75-kVA-Masttransformatorlösungen.

Der Fertigungsablauf umfasst Kernverarbeitung, Wicklungsproduktion, Tankherstellung und -schweißen, Vakuumtrocknung, Montage, Ölbefüllung und -versiegelung, elektrische Prüfung, Endkontrolle und Verpackung. Jede Stufe befasst sich mit einem anderen Aspekt der Transformatorzuverlässigkeit.

Guangbian bietet auch maßgeschneiderte Transformatorlösungen für verschiedene Märkte und Verteilungssysteme. Bei Projekten, die bestimmte Spannungskonfigurationen, Phasenanordnungen, Standards, Zubehör oder Dokumentation erfordern, sollten die technischen Anforderungen vor Produktionsbeginn bestätigt werden.

Häufig gestellte Fragen

Was bedeutet 75 kVA bei einem Transformator?

75 kVA ist die Scheinleistung des Transformators. Es beschreibt die elektrische Kapazität des Transformators und nicht die Energiemenge, die er immer verbrauchen wird. Die tatsächliche Betriebslast hängt von den angeschlossenen Geräten, dem Leistungsfaktor, dem Lastprofil und den Systembedingungen ab.

Ist ein 75-kVA-Transformator für die Stromverteilung in Wohngebieten geeignet?

Es kann für die Verteilung in Wohngebieten geeignet sein, wenn der berechnete Bedarf mit der Kapazität und der elektrischen Konfiguration des Transformators kompatibel ist. Ingenieure sollten die Anzahl der Verbraucher, den Spitzenbedarf, die Vielfalt, die Motorlasten, die Heiz- und Kühlausrüstung und das potenzielle zukünftige Wachstum berücksichtigen.

Welche Sekundärspannung kann ein 75-kVA-Masttransformator liefern?

Die Sekundärspannung wird nicht allein durch die 75-kVA-Leistung bestimmt. Es muss entsprechend dem elektrischen Zielsystem spezifiziert werden. Eine repräsentative Guangbian-Konfiguration bietet einen Sekundärausgang von 120/240 V, für andere Märkte können jedoch andere Spannungskonfigurationen erforderlich sein.

Warum wird Kupfer für Transformatorwicklungen verwendet?

Kupfer bietet eine hohe elektrische Leitfähigkeit und eine gute thermische Leistung. Diese Eigenschaften machen es zu einem weit verbreiteten Wickelmaterial für Verteiltransformatoren, bei denen eine zuverlässige Stromübertragung und ein effizienter Betrieb wichtig sind.

Was ist ONAN-Kühlung?

ONAN bedeutet Oil Natural, Air Natural. Transformatoröl zirkuliert auf natürliche Weise, da es Wärme vom Kern und den Wicklungen aufnimmt, während die Wärme vom Transformatorkessel ohne Zwangspumpen oder Lüfter an die Umgebungsluft übertragen wird.

Was sollte vor dem Kauf eines 75-KVA-Transformators überprüft werden?

Käufer sollten Nennkapazität, Phase, Primärspannung, Sekundärspannung, Frequenz, Impedanz, Isolationsanforderungen, Kühlmethode, Installationsumgebung, geltende Normen, Zubehör, Prüfanforderungen und Lieferdokumentation bestätigen.

Kann Guangbian einen 75-kVA-Masttransformator anpassen?

Guangbian kann maßgeschneiderte Transformatorlösungen basierend auf den Projektanforderungen anbieten. Kunden sollten detaillierte elektrische Spezifikationen und Anforderungen des Zielmarktes bereitstellen, damit das Ingenieurteam die geeignete Konfiguration bestimmen kann.

Wie kann die Lebensdauer eines Masttransformators verbessert werden?

Die richtige Dimensionierung, korrekte Installation, geeigneter Schutz, ordnungsgemäße Belastung, regelmäßige Inspektion, wirksame Erdung und sofortige Aufmerksamkeit bei anormalen Temperaturen, Geräuschen, Öllecks oder elektrischen Bedingungen können zu einem zuverlässigen Langzeitbetrieb beitragen.

Abschluss

Ein mastmontierter 75-KVA-Transformator kann eine effektive Lösung für die lokale Mittelspannungs- bis Niederspannungs-Stromverteilung sein, wenn seine elektrischen und mechanischen Spezifikationen korrekt auf das Projekt abgestimmt sind. Durch die Überkopfinstallation kann der Flächenbedarf reduziert werden, während ein in Öl getauchtes ONAN-Kühlsystem einen unkomplizierten Ansatz für das Wärmemanagement bei Außenanwendungen bietet.

Die Kapazität allein sollte jedoch nie ausschlaggebend für die Kaufentscheidung sein. Primär- und Sekundärspannung, Phasenkonfiguration, Frequenz, Impedanz, Verluste, Isolierung, Umgebungsbedingungen, Installationsstruktur, Schutz und geltende Normen beeinflussen alle, ob ein Transformator im Feld zuverlässig funktioniert.

Guangbiankombiniert Erfahrung in der Herstellung von Transformatoren mit maßgeschneiderten Produktlösungen für verschiedene Vertriebsnetze und internationale Anwendungen. Von der Kern- und Wicklungsproduktion bis hin zur Tankfertigung, Trocknung, Ölbefüllung, elektrischen Tests und Endkontrolle trägt jede Phase zur Zuverlässigkeit des fertigen Transformators bei.
