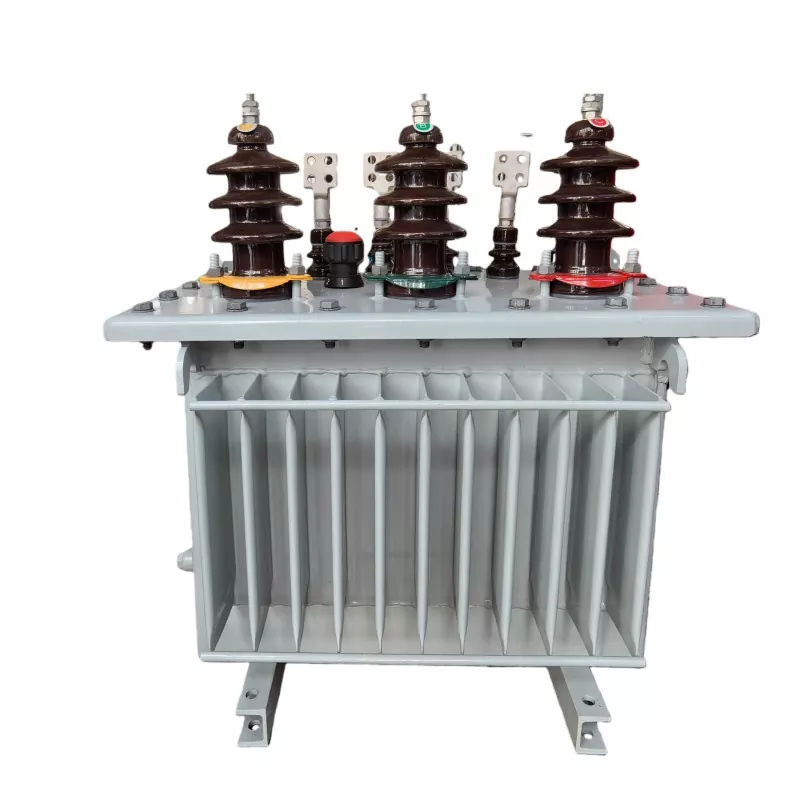

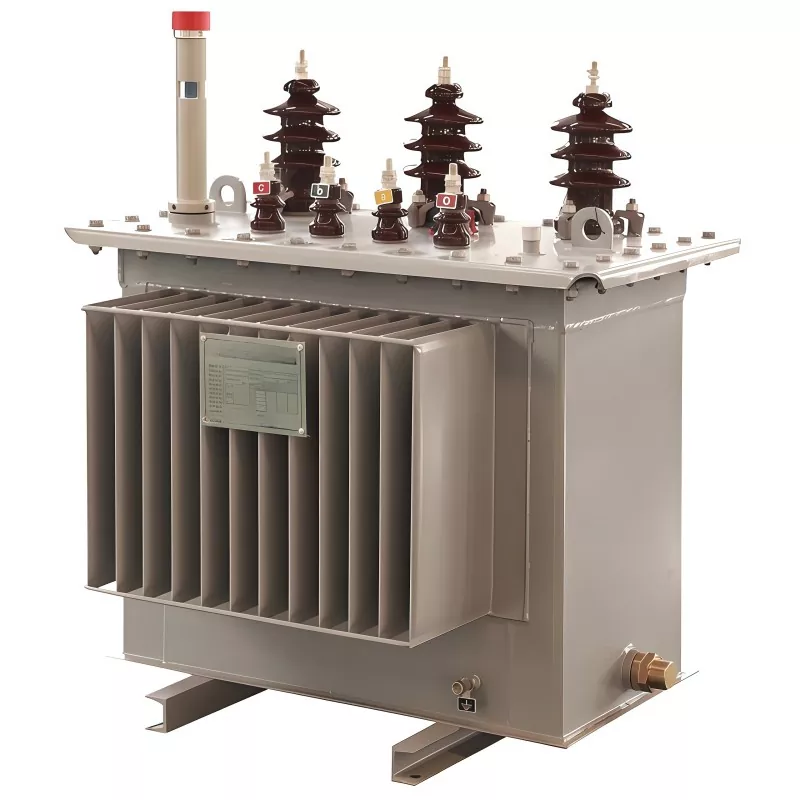

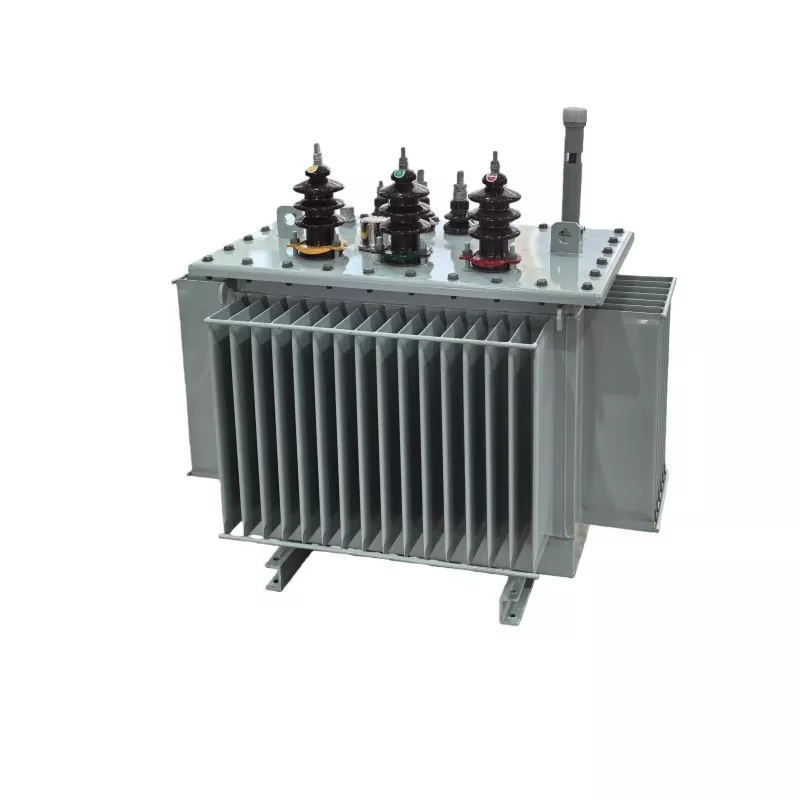

100KVA 11KV Öltransformator

Der 100-KVA-11-KV-Öltransformator ist ein Mittelspannungs-Verteilungstransformator, der die 11-kV-Primärspannung auf Niederspannungsniveaus (üblicherweise 400 V / 415 V / 0,4 kV) für industrielle, gewerbliche und Versorgungsstromverteilungssysteme herabsetzt.

Es verwendet mineralisches Isolieröl sowohl als Kühl- als auch als Isoliermedium und gewährleistet so eine stabile thermische Leistung und hohe Spannungsfestigkeit unter Dauerlastbedingungen.

Anwendungsfall

Der von GUANGBIAN hergestellte 100-KVA-11-KV-Öltransformator wurde kürzlich von einem afrikanischen Kunden eingesetzt, um einen ausgefallenen Transformator zu ersetzen, der in einem lokalen Stromverteilungssystem durch einen Kurzschluss beschädigt wurde.

Bei diesem Projekt verwendete der ursprüngliche Transformator Aluminiumwicklungen, die aus Kostengründen ausgewählt wurden. Aufgrund instabiler Netzverhältnisse und häufiger Spannungsschwankungen auf der Anwenderseite war der Transformator jedoch immer wieder Überlastungen und Kurzschlussbelastungen ausgesetzt, was zu übermäßiger Erwärmung und schließlich zum Ausfall der Wicklung führte.

Kupfer- und Aluminiumwicklungen für 100-kVA-Transformatoren

Für den 100-kVA-Verteilungstransformator bietet GUANGBIAN beides:

● Kupferwicklungsoption

● Aluminium-Wickeloption

Während Aluminiumwicklungen geringere Anschaffungskosten bieten, sind ihre thermische Beständigkeit und mechanische Festigkeit im Vergleich zu Kupferwicklungen relativ geringer.

In instabilen Stromversorgungsumgebungen – wie zum Beispiel:

● Häufige Spannungsschwankungen

● Bedingungen mit hohem Einschaltstrom

● Wiederholte Kurzschlussereignisse

Aluminiumwicklungen sind anfälliger für:

● Überhitzung unter Überlastbedingungen

● Verschlechterung der Isolierung

● Reduzierte Lebensdauer in rauen Netzanwendungen

Überlegungen zu Kosten und Zuverlässigkeit

Obwohl Aluminiumwicklungstransformatoren niedrigere Anschaffungskosten haben, zeigen reale Anwendungen, dass in instabilen Netzumgebungen die Gesamtlebenszykluskosten aus folgenden Gründen steigen können:

● Wartungsanforderungen

● Unerwartete Fehler

● Ersatzkosten

Daher sollte sich die Materialauswahl an den tatsächlichen Betriebsbedingungen und nicht nur am Anfangspreis orientieren, um eine langfristige Systemstabilität zu gewährleisten und ungeplante Ausfallzeiten zu reduzieren.

Technisches Dokument

Betriebsumgebung

Temperaturbedingungen:

Langfristige Betriebsumgebungstemperatur: -25℃ ~ +45℃.

Maximale Betriebsumgebungstemperatur: Nicht mehr als +50℃.

Lager- und Transporttemperatur:

-40℃ ~ +60℃.

Luftfeuchtigkeitsbedingungen:

Relative Luftfeuchtigkeit: ≤95 % bei 25 °C

Höhenanforderungen:

Bewerteter Höhenanpassungsbereich: ≤1000 Meter

Technische Positionierung im Vergleich zu Wettbewerbern

Öltransformator vs. Trockentransformator

Öltransformatoren eignen sich besser für Hochleistungs-, Außen- und Langzeitanwendungen.

Im Vergleich zu niedrigeren Standards (Trend der Serien S9 / S11 / S13)

● S9: Höhere Verluste, veralteter Effizienzstandard

● S11: Grundlegende moderne Effizienz

● S13: Verlustarmes, hocheffizientes Design (in Exportmärkten bevorzugt)

Ein 100-kVA-Transformator mit S13-Kerntechnologie kann Leerlaufverluste im Vergleich zu S11 um 15–30 % reduzieren und so den ROI im Langzeitbetrieb verbessern.

Positionierung der Wettbewerber auf Marktebene

Im Vergleich zu Generikaherstellern:

● Bessere Verlustkontrolle (Leerlauf- und Lastverlustoptimierung)

● Stärkere Kurzschlussfestigkeit

● Verbesserte Dichtungstechnologie (Verhinderung von Ölaustritt)

● Bessere Compliance-Dokumentation für Exportmärkte

Unsere Fabrik

Blechwerkstatt

Folienwickelwerkstatt

Wickelwerkstatt

Wickelofenwerkstatt

Montagewerkstatt für Transformatoren

Werkstatt für die Inbetriebnahme von Transformatoren

FAQ

F1: Wie hoch ist die Lebensdauer eines 100-kVA-Öltransformators?

Typischerweise 20–30 Jahre, abhängig von Lastbedingungen, Wartung und Installationsumgebung.

F2: Kann es im Freien verwendet werden?

Ja. Öltransformatoren sind speziell für Umspannwerke im Freien und raue Umgebungen konzipiert.

F3: Welche Wartung ist erforderlich?

● Regelmäßige Ölstandskontrolle

● Regelmäßige Prüfung der Öldilektrizität

● Festziehen der Buchsen und Verbindungen

● Temperaturüberwachung

Die Wartungsintervalle sind in der Regel länger als bei Trockentransformatoren.

F4: Was ist der Unterschied zwischen 11-KV- und 10-KV-Transformatoren?

11KV ist eine höhere Systemspannung, die üblicherweise in internationalen Verteilungsnetzen verwendet wird. Die Leistungsprinzipien bleiben ähnlich, die Anforderungen an die Isolierung sind jedoch strenger.

F5: Ist es für Projekte im Bereich erneuerbare Energien geeignet?

Ja. Aufgrund seiner Stabilität und Überlasttoleranz wird es häufig in Solar- und Windenergieverteilungssystemen eingesetzt.
