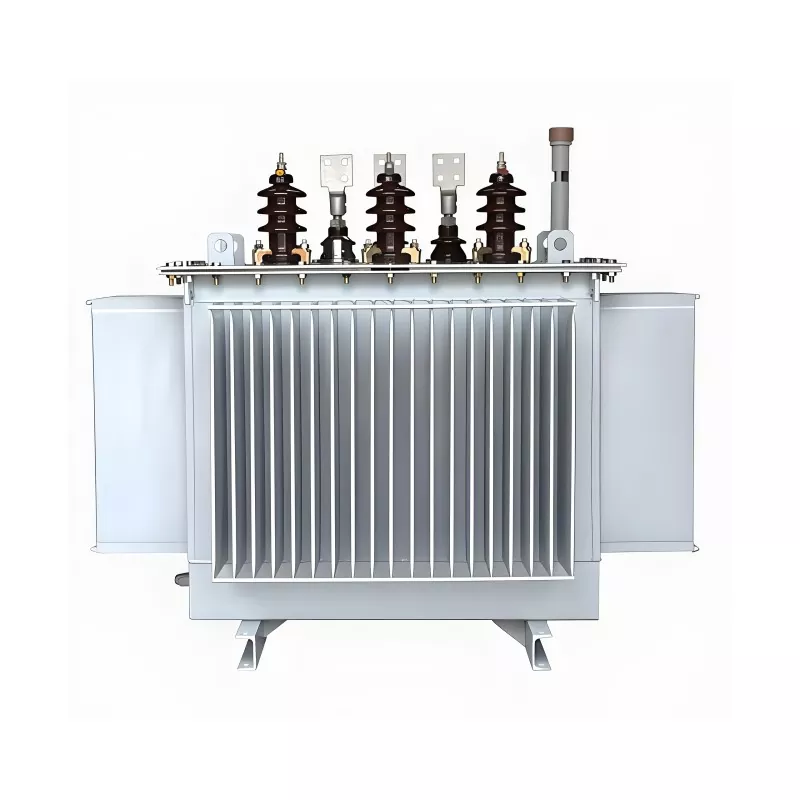

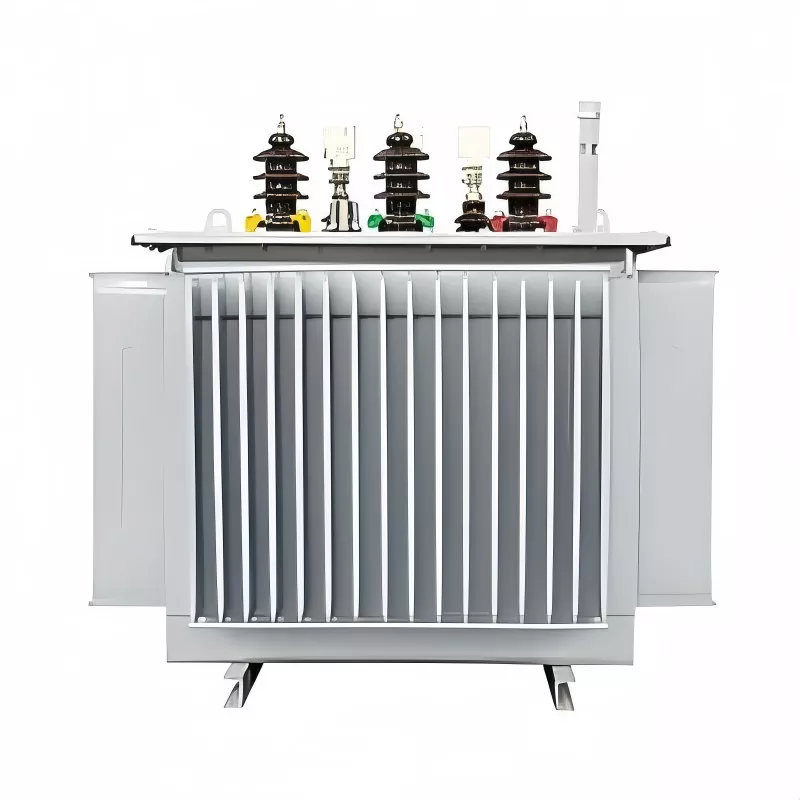

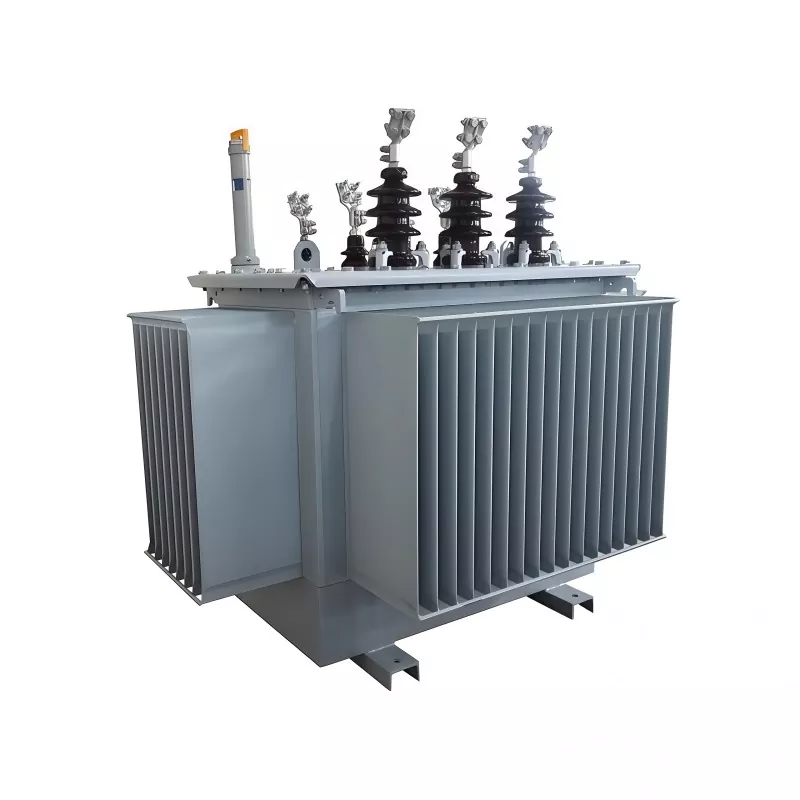

100KVA 20KV Dreiphasen-Öltransformator

Dieser 100-KVA-20-KV-Dreiphasen-Öltransformator, hergestellt in China von GUANGBIAN, zeichnet sich durch seine Yzn5-Anschlussgruppe aus. Es handelt sich um eine Verbindungskonfiguration, bei der die Hochspannungswicklung eine Sternschaltung (Y-Verbindung) annimmt, die Niederspannungswicklung eine Zickzackschaltung (abgeleitet von der Dreieckschaltung), der Sternpunkt auf der Niederspannungsseite herausgezogen wird und die Phasenbeziehung zwischen der Hoch- und Niederspannungswicklung mithilfe der „Taktmethode“ ermittelt wird.

Dieser Dreiphasentransformator wird von unseren Kunden in Präzisionswerkzeugmaschinenwerkstätten eingesetzt, die eine hohe Qualität der Stromversorgung erfordern, und dient dazu, Geräteausfälle durch harmonische Störungen zu reduzieren.

Es wird üblicherweise installiert in:

Industrielle Stromverteilungssysteme

Ländliche Elektrifizierungsprojekte

Kleine Umspannwerke

Infrastruktur und Baustellen

Kommerzielle und Versorgungsstromnetze

Im Vergleich zu Trockentransformatoren bieten Öltransformatoren eine bessere Kühlleistung und eine höhere Überlastfestigkeit, wodurch sie besser für Außen- und Hochleistungsanwendungen geeignet sind.

Hauptmerkmale und Vorteile

1. Stabile Leistung in 20-kV-Mittelspannungssystemen

Entwickelt für 20-kV-Verteilungsnetze, gewährleistet eine stabile Spannungsumwandlung und einen zuverlässigen Betrieb auch unter schwankenden Netzbedingungen. Es verbessert die allgemeine Stabilität des Stromversorgungssystems und den Geräteschutz.

2. Hohe Effizienz bei geringem Energieverlust

Das optimierte Kern- und Wicklungsdesign reduziert Leerlauf- und Lastverluste erheblich und trägt so dazu bei, den langfristigen Energieverbrauch und die Betriebskosten zu senken.

3. Ölgekühlte Kühlung für starke Wärmeableitung

Das ölgekühlte ONAN-Kühlsystem gewährleistet eine effiziente Wärmeabfuhr, unterstützt einen kontinuierlichen Volllastbetrieb und verlängert die Lebensdauer der Isolierung.

4. Hohe Überlast- und Kurzschlussfestigkeit

Es wurde für Industrieumgebungen entwickelt, widersteht Motoranlaufstößen und Kurzschlussbelastungen und gewährleistet so einen sicheren und stabilen Betrieb unter Hochlastbedingungen.

5. Kompakte Struktur, einfache Installation

Platzsparendes Design mit einfacher Installation und geringem Wartungsaufwand, wodurch es sowohl für neue als auch für nachgerüstete Stromverteilungsprojekte geeignet ist.

Produktparameter

Anforderungen an die Betriebsumgebung

1. Temperaturbereich

◦ Standardbetrieb: -25℃ ~ 45℃

◦ Die Umgebungstemperatur darf 40 ℃ für einen langfristigen Dauerbetrieb nicht überschreiten (um die ONAN-Kühlung sicherzustellen). Effizienz).

2. Relative Luftfeuchtigkeit

◦ Maximal 95 % (bei 25 ℃ Umgebungstemperatur)

3. Höhe

◦ Standardanpassung: ≤1000 m über dem Meeresspiegel

◦ Anpassung für Höhenlagen: ≤3000 m (mit verbesserter Isolierung und optimierter Wärmeableitung, optional).

4. Installationsort

◦ Im Innen- oder Außenbereich (Außeninstallation erfordert Schutzart IP23, optional; Inneninstallation standardmäßig IP20).

- Halten Sie sich von brennbaren, explosiven, korrosiven Gasen und Staubquellen fern.

◦ Keine starken Vibrationen (Vibrationsbeschleunigung ≤0,1 g) oder mechanische Stöße.

5. Belüftungszustand

◦ Ausreichender Belüftungsraum: ≥0,5 m Abstand um den Transformator herum für eine natürliche Luftzirkulation (kritisch für ONAN-Kühlung).

◦ Vermeiden Sie geschlossene Räume ohne Luftzirkulation, um eine Überhitzung zu vermeiden.

6. Stromnetzumgebung

◦ Frequenzkompatibilität: 50 Hz/60 Hz Dual-Frequenz anpassbar.

◦ Spannungsschwankung: ≤±5 % der Nenneingangsspannung (20 kV), um einen stabilen Betrieb zu gewährleisten.

Welche Probleme löst es?

In realen Stromverteilungssystemen werden Geräteausfälle häufig durch instabile Spannung, Überlastungsspitzen und Wärmestau verursacht.

Dieser Transformator wurde entwickelt, um Folgendes zu lösen:

● Spannungsinstabilität in 20KV-Mittelspannungsnetzen

● Häufiger Motoranlaufstoß in Industrieanlagen

● Überhitzungsprobleme im Dauerbetrieb

● Energieverluste bei der langfristigen Stromverteilung

● Unzuverlässige Leistung in rauen Außenumgebungen

Durch die Behebung dieser Probleme auf Systemebene wird eine stabile und effiziente Stromversorgung in anspruchsvollen Anwendungen gewährleistet.

Unsere Fabrik

Blechwerkstatt

Folienwickelwerkstatt

Wickelwerkstatt

Wickelofenwerkstatt

Montagewerkstatt für Transformatoren

Werkstatt für die Inbetriebnahme von Transformatoren

Warum sollten Sie sich für einen Öltransformator entscheiden?

Im Vergleich zu Trockentransformatoren bieten Öltransformatoren:

● Bessere Wärmeableitungsleistung

● Höhere Überlastfähigkeit

● Längere Lebensdauer

● Stabilere Leistung unter hoher Belastung

Bei 20-kV-Verteilungssystemen ist die Ölbadausführung oft die bevorzugte Lösung für Außen- und Industrieanwendungen.

Qualitätskontrolle und Herstellungssicherung

Jeder Transformator wird unter strengen Qualitätskontrollverfahren hergestellt, um eine stabile Leistung und Sicherheitskonformität zu gewährleisten.

Das Testen umfasst:

● Routinemäßige Prüfung der elektrischen Leistung

● Isolationswiderstandsprüfung

● Temperaturanstiegstest

● Last- und Leerlaufverlustprüfung

● Bewertung der Kurzschlussfestigkeit

Die Fertigung folgt internationalen Standards, um die Zuverlässigkeit auf den globalen Märkten zu gewährleisten.

Wartung und Lebensdauer

Der 100-KVA-20-KV-Dreiphasen-Öltransformator ist für geringe Wartungsanforderungen ausgelegt. Bei ordnungsgemäßer Installation und regelmäßiger Inspektion kann die Lebensdauer 20–25 Jahre überschreiten.

Die empfohlene Wartung umfasst:

● Regelmäßige Kontrolle des Ölzustands

● Inspektion der Klemmenverbindungen

● Temperaturüberwachung

● Reinigung externer Komponenten

FAQ

1. Kann dieser Transformator 24 Stunden lang ununterbrochen betrieben werden?

Ja, es ist für den Dauerbetrieb unter Nennlastbedingungen ausgelegt.

2. Ist der 100-KVA-Transformator für die Außenaufstellung geeignet?

Ja, Öltransformatoren sind sowohl für Innen- als auch für Außenumgebungen geeignet.

3. Kann die Spannung angepasst werden?

Ja, Primär- und Sekundärspannungen können je nach Projektanforderungen angepasst werden.

4. Was ist der Hauptvorteil der 20-KV-Systemkompatibilität?

Es ermöglicht eine stabile Integration in Mittelspannungsverteilungsnetze mit reduzierten Übertragungsverlusten.

Der 100-KVA-20-KV-Dreiphasen-Öltransformator ist eine zuverlässige und effiziente Lösung für Mittelspannungs-Stromverteilungssysteme. Mit seiner starken Überlastfähigkeit, dem Design mit geringem Energieverlust und der langlebigen, in Öl getauchten Kühlstruktur bietet es eine stabile Langzeitleistung für Industrie- und Versorgungsanwendungen weltweit.
