Wie kann ein 150-kVA-Trockentransformator die sichere und flexible Stromverteilung verbessern?

Artikelzusammenfassung:Ein richtig ausgewählter Transformator kann einen großen Unterschied in der Sicherheit der Stromverteilung, der Spannungsumwandlung, der Gerätekompatibilität und der Zuverlässigkeit des Standorts machen. Der150-kVA-TrockentransformatorausGUANGBIANist für Anwendungen konzipiert, die elektrische Isolierung und Niederspannungsverteilung erfordern, mit einem 480-V-Eingang, einem dreiphasigen 400-V- und einem einphasigen 230-V-Ausgang, Vollkupferwicklungen, Delta-Star-Anschluss, IP43-Edelstahlgehäuse, automatischer Lüfterkühlung und MCCB-Schutz. In diesem Artikel werden Konfiguration, Funktionsprinzipien, Anwendungsszenarien, technische Überlegungen und Auswahlfaktoren für Industrie- und Bauprojekte erläutert.

Inhaltsverzeichnis

1. Was ist ein 150-kVA-Trockentransformator?
2. Was sind die wichtigsten technischen Spezifikationen?
3. Welche Vorteile bietet dieser Transformator?
4. Wo kann es verwendet werden?
5. Wie sollten Sie die richtige Konfiguration auswählen?
6. Wie ist der Vergleich mit anderen Transformatoroptionen?
7. Wie wird es hergestellt und getestet?
8. Häufig gestellte Fragen
9. Benötigen Sie eine maßgeschneiderte Transformatorlösung?

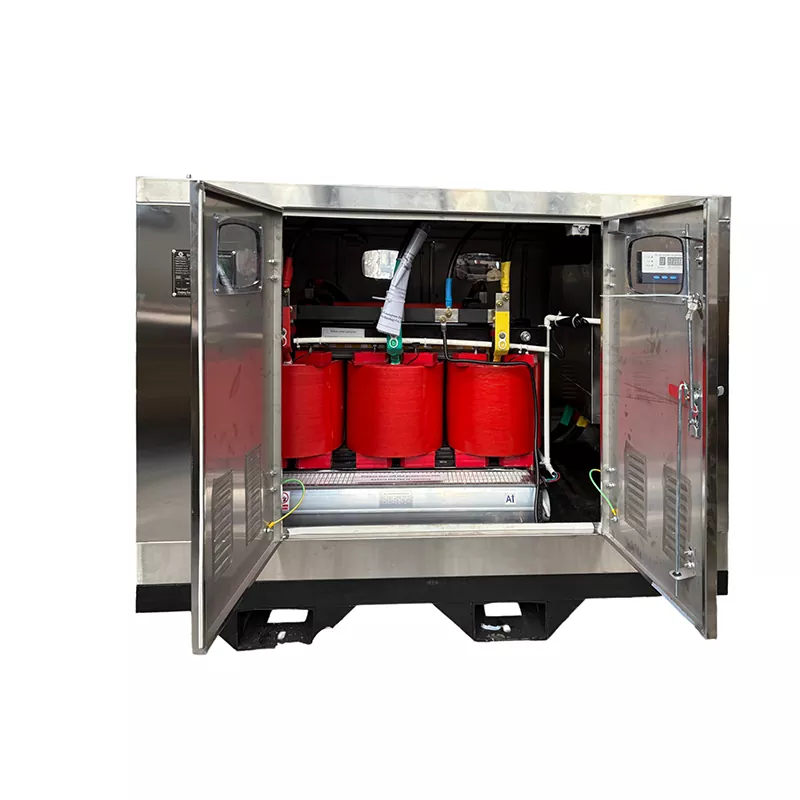

Was ist ein 150-kVA-Trockentransformator?

Ein 150-kVA-Trockentransformator ist ein Dreiphasentransformator, der für die elektrische Isolierung bei der Umwandlung der eingehenden Energie in ein erforderliches Niederspannungsverteilungsniveau ausgelegt ist. Im Gegensatz zu Öltransformatoren verwenden Trockentransformatoren eine feste Isolierung und luftbasierte Kühlanordnungen anstelle von Isolieröl, wodurch sie sich besonders für Installationen in Innenräumen und ausgewählte Industrie- oder Bauumgebungen eignen.

Die GUANGBIAN-Konfiguration verwendet a480-V-Netzspannungseingangund sorgt400 V dreiphasiger und 230 V einphasiger Ausgang. Dank der Delta-Stern-Wicklungsverbindung (Δ-Y) kann die Sekundärseite einen Neutralpunkt für die einphasige Verteilung bereitstellen und gleichzeitig dreiphasige Lasten unterstützen.

Mit einer Nennleistung von 150 kVA kann der Transformator eine Mischung aus Maschinen und elektrischen Hilfslasten versorgen, wenn der tatsächliche Bedarf des Standorts, der Anlaufstrom, der Leistungsfaktor, der Lastfaktor und der gleichzeitige Betrieb ordnungsgemäß berechnet wurden.

Was sind die wichtigsten technischen Spezifikationen?

Vor dem Kauf eines Transformators ist es wichtig, die elektrische Konfiguration zu verstehen, da Spannung, Frequenz, Phasenanordnung, Gehäuseschutz, Wicklungsmaterial und Kühlmethode die Systemkompatibilität beeinflussen.

Diese Konfiguration ist besonders praktisch, wenn eine Stromquelle sowohl dreiphasige Maschinen als auch einphasige Hilfsgeräte unterstützen muss. Allerdings sollte die auf dem Typenschild angegebene Kapazität nicht als Hinweis darauf gewertet werden, dass jedes angeschlossene Gerät gleichzeitig mit voller Nennleistung betrieben werden kann.

Welche Vorteile bietet dieser Transformator?

Elektrische Isolierung für nachgeschaltete Lasten

Die Isolierung trennt den primären und sekundären Stromkreis durch Transformatorkopplung. Diese Anordnung kann beim Aufbau eines kontrollierten nachgeschalteten Stromversorgungssystems helfen und ist bei Anwendungen nützlich, bei denen die elektrische Isolierung Teil des gesamten Verteilungsdesigns ist.

Flexible 400-V- und 230-V-Verteilung

Die Delta-Star-Sekundärkonfiguration bietet sowohl dreiphasige als auch einphasige Verteilungsmöglichkeiten. Der dreiphasige 400-V-Strom kann Geräte wie Pumpen, Kräne, Schweißmaschinen, Betonmischer und andere Industriemaschinen versorgen, während der 230-V-Strom Beleuchtung, Bürogeräte, tragbare Werkzeuge, Klimaanlagen und Hilfslasten versorgen kann.

Vollkupferwicklungen

Der Transformator verwendet Vollkupferwicklungen. Kupfer hat einen relativ geringen elektrischen Widerstand, und richtig ausgelegte Kupferleiter können dabei helfen, Wicklungsverluste zu kontrollieren. Die tatsächliche thermische Leistung hängt immer noch von der Leiterdimensionierung, dem Transformatordesign, der Umgebungstemperatur, dem Isolationssystem, der Belüftung und den Belastungsbedingungen ab.

Automatisches Kühlmanagement

Temperatursensoren überwachen den Wicklungszustand. Wenn die voreingestellte Temperatur erreicht ist, beginnen automatische Lüfter, die Wärmeableitung zu erhöhen. Dieser Ansatz ist für Anwendungen nützlich, bei denen die elektrische Last schwankt oder die Betriebstemperaturen ansteigen können.

Integrierter MCCB-Schutz

Auf der Ein- und Abgangsseite sind Kompaktleistungsschalter vorgesehen. Diese Leistungsschalter können zusätzlichen Stromkreisschutz und Isolierung bieten, während ihre endgültigen Nennwerte entsprechend der Kabelgröße, den angeschlossenen Lasten, dem erwarteten Strom und den Schutzkoordinierungsanforderungen des Projekts ausgewählt werden sollten.

Wo kann es verwendet werden?

Eine Kapazität von 150 kVA eignet sich für viele mittelgroße Stromverteilungsanwendungen, wenn die berechnete Last innerhalb der Auslegungsgrenzen des Transformators liegt.

• Baustellen:Versorgt Kräne, Mischer, Pumpen, Schweißgeräte, Beleuchtung und Büros auf der Baustelle vorübergehend mit Strom.
• Industrieanlagen:Unterstützt Produktionsmaschinen zusammen mit einphasigen Hilfslasten.
• Gewerbliche Einrichtungen:Bietet isolierte Niederspannungsverteilung dort, wo die elektrische Konstruktion dies erfordert.
• Temporäre Energiesysteme:Kann in projektbezogene Stromverteilungsanordnungen integriert werden.
• Mischlastanlagen:Unterstützt sowohl dreiphasige Maschinen als auch einphasige 230-V-Geräte aus demselben Sekundärsystem.

Für Bauprojekte zeigt die von GUANGBIAN gelieferte Projektkonfiguration für Saudi-Arabien, wie ein Edelstahlgehäuse, Delta-Star-Anschluss, automatische Lüfterkühlung, Kupferwicklungen und zusätzliche MCCBs in ein projektspezifisches Transformatordesign integriert werden können.

Wie sollten Sie die richtige Konfiguration auswählen?

Die Auswahl eines Transformators sollte mit dem elektrischen System beginnen und nicht nur die kVA-Leistung auswählen. Eine vollständige technische Überprüfung sollte die folgenden Faktoren abdecken:

1. Maximalbedarf berechnen:Identifizieren Sie die tatsächliche Betriebslast, anstatt nur die Typenschildangaben aller angeschlossenen Geräte hinzuzufügen.
2. Anlaufstrom des Motors prüfen:Motoren, Kompressoren, Pumpen und andere induktive Lasten benötigen beim Anlauf möglicherweise einen deutlich höheren Strom.
3. Eingangsspannung bestätigen:Stellen Sie sicher, dass die Primärspannung mit der verfügbaren Stromversorgung übereinstimmt.
4. Bestätigen Sie die Ausgabeanforderungen:Bestimmen Sie, ob das Projekt 400 V dreiphasig, 230 V einphasig oder eine andere Spannungskombination erfordert.
5. Häufigkeit überprüfen:Bestätigen Sie, ob die Installation mit 50 Hz oder 60 Hz betrieben wird.
6. Überprüfen Sie die Umgebungsbedingungen:Temperatur, Belüftung, Staub, Feuchtigkeit und Installationsort beeinflussen die thermischen und Gehäuseanforderungen.
7. Schutzbedarf definieren:MCCB-Nennwerte und nachgeschalteter Schutz sollten mit Kabeln und angeschlossenen Geräten koordiniert werden.
8. Bestätigen Sie die Erdungsvorkehrungen:Die Konfiguration des Neutralleiters und der Erdung sollte dem elektrischen Design des Projekts und den geltenden örtlichen Vorschriften entsprechen.

Diese Überlegungen sind besonders wichtig, da ein Transformator unter normalen Betriebsbedingungen ausreichend dimensioniert erscheinen kann, aber dennoch einer übermäßigen Belastung ausgesetzt ist, wenn mehrere Hochstrommotoren gleichzeitig starten.

Wie ist der Vergleich mit anderen Transformatoroptionen?

Die Wahl zwischen Trockentyp- und Ölbad-Technologie sollte auf der Installationsumgebung, der Kapazität, den Spannungsanforderungen, den geltenden Normen, den Kühlanforderungen, dem verfügbaren Platz und dem gesamten elektrischen Systemdesign basieren.

Wie wird es hergestellt und getestet?

Bei der projektbezogenen Beschaffung von Transformatoren ist die Fertigungsqualität nur ein Teil des Prozesses. Ebenso wichtig ist die genaue Interpretation der elektrischen Spezifikationen des Kunden.

GUANGBIAN fertigt Transformatorkonfigurationen entsprechend den Projektanforderungen. Je nach Anwendung können Spezifikationen wie Eingangs- und Ausgangsspannung, Frequenz, Wicklungsanordnung, Gehäusedesign, Kühlmethode und Schutzkonfiguration angepasst werden.

Der Produktionsprozess sollte die wichtigsten elektrischen Parameter bestätigen, bevor mit der Fertigung begonnen wird. Anschließend können Werkstests gemäß der vereinbarten technischen Spezifikation und der geltenden Norm durchgeführt werden, wobei Testprotokolle und Inspektionen durch Dritte verfügbar sind, wenn das Projekt dies erfordert.

Wichtige Informationen, die Sie bei der Angebotsanfrage angeben müssen

• Erforderliche kVA-Leistung
• Primär- und Sekundärspannung
• 50 Hz oder 60 Hz Frequenz
• Einphasige oder dreiphasige Anforderungen
• Bevorzugtes Wickelmaterial
• Erforderliche Verbindungskonfiguration
• Installationsbedingungen im Innen- oder Außenbereich
• Anforderungen an den Gehäuseschutz
• Kühlanforderungen
• MCCB oder andere Schutzanforderungen
• Lasttyp und Motoranlaufeigenschaften
• Geltende örtliche Elektronormen

Die Bereitstellung dieser Details in der Angebotsphase hilft dem Hersteller, eine Transformatorkonfiguration zu entwickeln, die zum tatsächlichen Projekt passt, anstatt sich auf ein generisches Standardmodell zu verlassen.

Häufig gestellte Fragen

Wie hoch ist die Ausgangsspannung dieses Transformators?

Diese Konfiguration bietet einen dreiphasigen 400-V- und einen einphasigen 230-V-Ausgang. Andere Spannungskombinationen können je nach Projektanforderungen entwickelt werden.

Können 400-V- und 230-V-Lasten mit demselben Transformator betrieben werden?

Ja. Der Delta-Star-Anschluss stellt eine dreiphasige Sekundärversorgung und einen Sternpunkt für die einphasige Verteilung bereit. Die angeschlossenen Lasten müssen ordnungsgemäß ausgeglichen sein und innerhalb der Nennkapazität des Transformators bleiben.

Wie funktioniert der automatische Kühlventilator?

Temperatursensoren überwachen die Wicklungstemperatur. Wenn die voreingestellte Temperatur erreicht ist, aktiviert das Steuerungssystem die Kühlventilatoren, um die Wärmeableitung zu erhöhen. Die tatsächliche Steuertemperatur sollte dem thermischen Design des Transformators entsprechen.

Was bedeutet IP43-Schutz?

IP43 bedeutet Schutz gegen feste Fremdkörper größer als 1 mm und Schutz gegen Spritzwasser unter den geltenden IPX3-Testbedingungen. Es sollte nicht als vollständig staubdicht oder wasserdicht interpretiert werden.

Reichen 150 kVA für eine Baustelle?

Dies hängt vom berechneten Strombedarf des Standorts ab. Motoranlaufstrom, Schweißausrüstung, gleichzeitiger Betrieb, vorübergehende Spitzenlasten, Leistungsfaktor und Lastfaktor sollten alle berücksichtigt werden, bevor die erforderliche Transformatorkapazität bestätigt wird.

Kann der Transformator individuell angepasst werden?

Ja. Eingangs- und Ausgangsspannung, Frequenz, Anschlusskonfiguration, Gehäuse, Kühlmethode, Wicklungsanordnung und Schutzkonfiguration können entsprechend den elektrischen Anforderungen des Projekts angepasst werden.

Benötigen Sie eine maßgeschneiderte Transformatorlösung?

Bei der Auswahl des richtigen Transformators geht es letztendlich darum, elektrische Kapazität, Spannungswandlung, Isolierung, Schutz, Kühlung und Installationsbedingungen an die reale Betriebsumgebung anzupassen. Mit konfigurierbaren elektrischen Spezifikationen und projektorientierter Fertigung kann GUANGBIAN Kunden unterstützen, die nach einer praktischen Transformatorlösung für Industrie-, Bau- und andere Niederspannungsverteilungsanwendungen suchen. Wenn Sie ein neues Projekt planen oder eine bestehende Einheit ersetzen,Kontaktieren Sie unsGeben Sie Ihre Spannung, Kapazität, Frequenz, Lastart und Installationsanforderungen an, um eine geeignete Transformatorkonfiguration zu besprechen und ein projektspezifisches Angebot zu erhalten.
