150-kVA-Trockentransformator

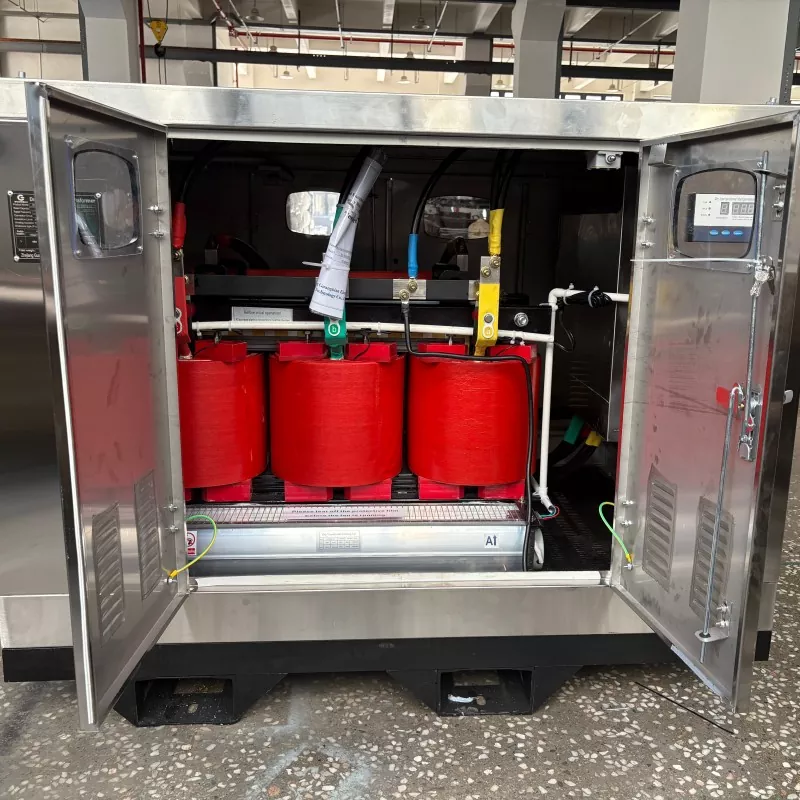

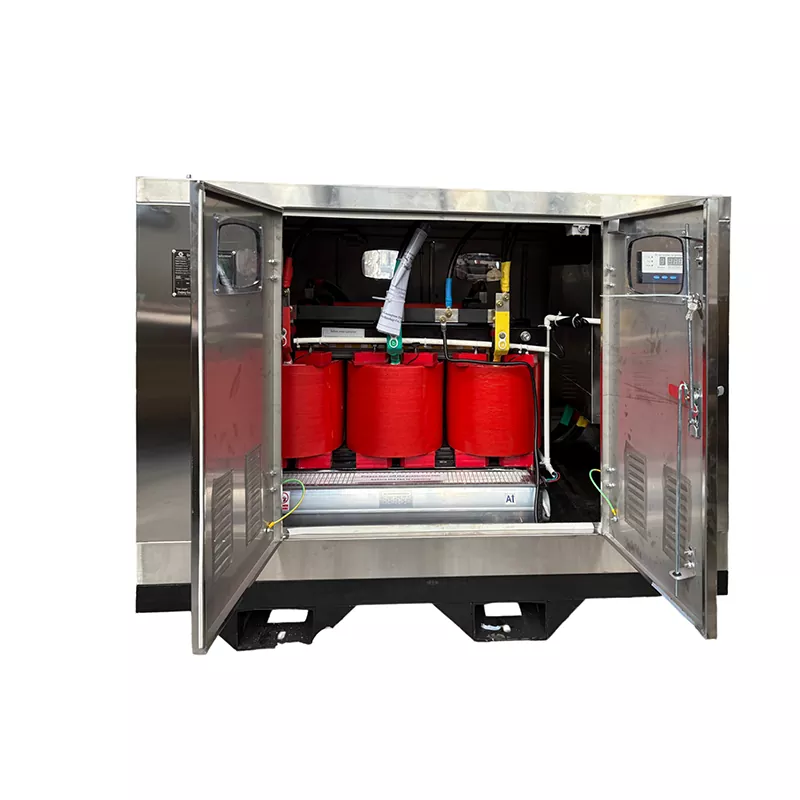

GUANGBIAN stellt diesen 150-kVA-Trockentransformator für Anwendungen her, die elektrische Isolierung und Niederspannungsverteilung erfordern. Das hier gezeigte Gerät wurde für ein Bauprojekt in Saudi-Arabien gebaut und ist mit einem Edelstahlgehäuse, IP43-Schutz, Vollkupferwicklungen, Delta-Star (Δ-Y)-Anschluss, automatischer Lüfterkühlung und zwei zusätzlichen MCCBs ausgestattet.

Die Niederspannungsseite liefert 400 V dreiphasigen und 230 V einphasigen Strom. Dadurch können dreiphasige Baumaschinen und einphasige Hilfslasten über denselben Transformator versorgt werden, abhängig von der Lastberechnung und dem Entwurf der elektrischen Verteilung vor Ort.

Konfiguration für 400-V- und 230-V-Lasten

Die dreiphasige 400-V-Versorgung kann für Geräte wie Kräne, Betonmischer, Schweißmaschinen, Pumpen und andere dreiphasige Maschinen verwendet werden. Die 230-V-Versorgung eignet sich für Beleuchtung, Bürogeräte, tragbare Werkzeuge, Klimaanlagen und andere einphasige Verbraucher.

Auf einer Baustelle kann die Verwendung eines Transformators für beide Lastarten die Verteilungsanordnung vereinfachen. Die Nennleistung von 150 kVA bedeutet jedoch nicht, dass jede angeschlossene Last gleichzeitig mit der vollen Nennleistung betrieben werden kann. Bei der Auswahl des Transformators sollten der maximale Bedarf des Standorts, der Motoranlaufstrom, der Lastfaktor, der Leistungsfaktor und die erwartete Lastkombination berücksichtigt werden.

Der Transformator verwendet Vollkupferwicklungen. Kupfer hat einen geringeren elektrischen Widerstand als Aluminium, sodass Leiterverluste durch geeignete Leiterdimensionierung und Wicklungskonstruktion kontrolliert werden können. Bei Installationen in heißen Klimazonen ist das Wickelmaterial nur ein Teil des thermischen Designs; Umgebungstemperatur, Isolationssystem, Belüftung, Beladung und Kühlmethode müssen ebenfalls berücksichtigt werden.

Die Delta-Stern-Schaltung (Δ-Y) wird für die Primär- und Sekundärwicklungen verwendet. Die sternförmig geschaltete Niederspannungsseite bietet einen Neutralpunkt für die 230-V-Einphasenversorgung, während die Dreieckswicklung einen Pfad für die Zirkulation dreifacher Oberschwingungsströme innerhalb der Wicklung bietet. Die neutrale Erdungsanordnung sollte dem elektrischen Design des Projekts und den geltenden örtlichen Anforderungen entsprechen.

Kühlung und Gehäuse

Zur Überwachung der Wicklungstemperatur werden Temperatursensoren eingesetzt. Wenn die voreingestellte Temperatur erreicht ist, beginnen die automatischen Kühlventilatoren, die Wärmeableitung zu erhöhen. Dies ist nützlich für Installationen, bei denen sich die Last während des Betriebs ändert oder die Umgebungstemperatur relativ hoch ist.

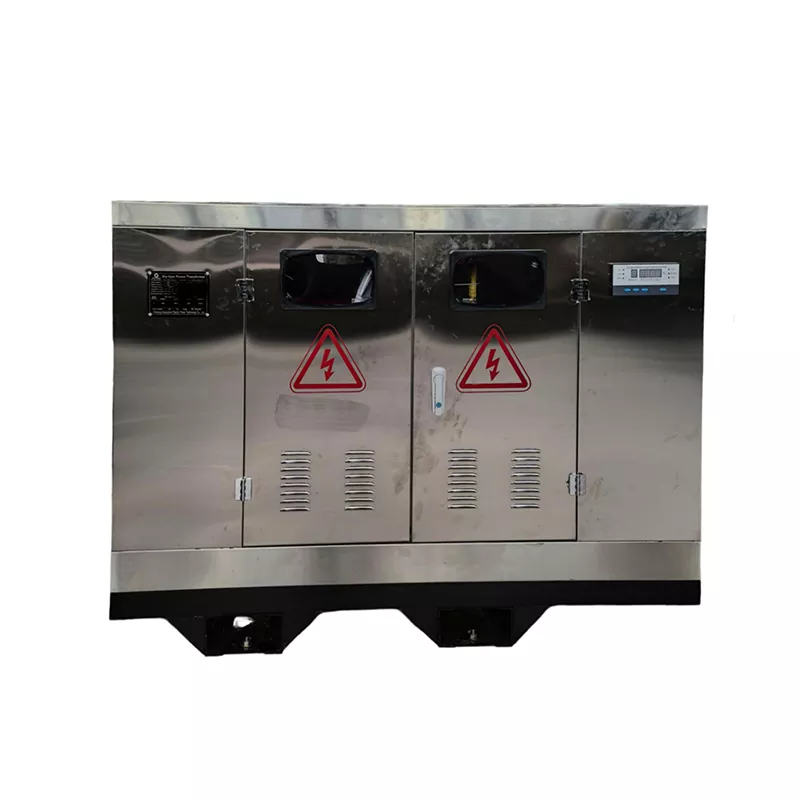

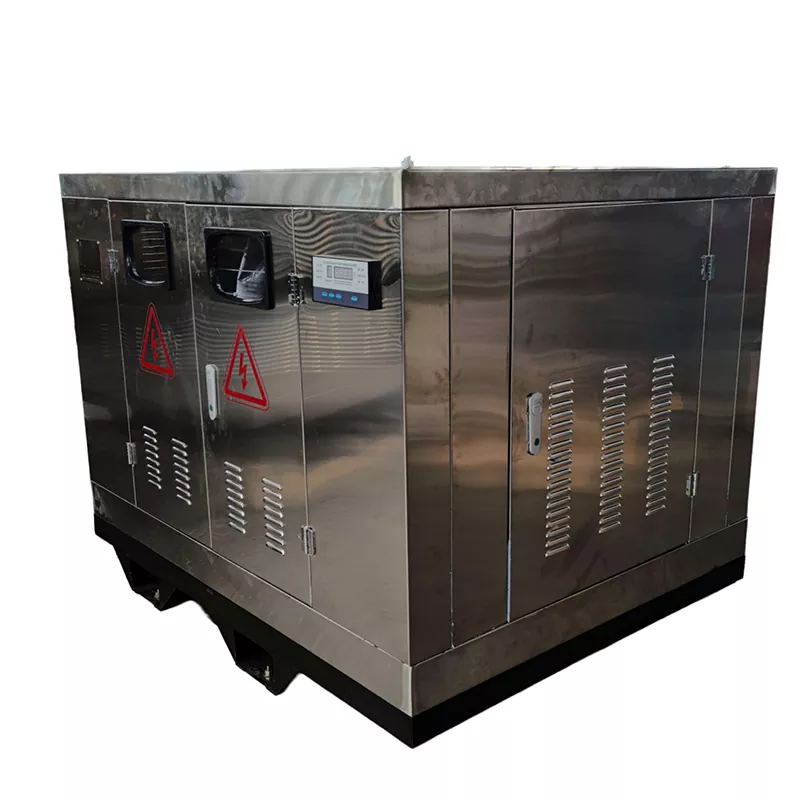

Das Gehäuse besteht aus Edelstahl und hat die Schutzart IP43. Gemäß IEC 60529 gibt die erste Ziffer von IP43 den Schutz gegen feste Fremdkörper größer als 1 mm an, während die zweite Ziffer den Schutz gegen Spritzwasser unter den für IPX3 spezifizierten Bedingungen angibt. Die Einstufung bietet Schutz für die vorgesehene Installationsumgebung, sollte jedoch nicht als vollständig staubdicht oder wasserdicht interpretiert werden.

Bei Baustellen im Freien oder teilweise exponierten Baustellen sollte die Installation dennoch einen angemessenen Schutz vor direktem starkem Regen, stehendem Wasser, übermäßiger Staubansammlung und anderen Bedingungen bieten, die außerhalb des angegebenen Schutzniveaus des Gehäuses liegen.

Technische Details und Projektauswahl

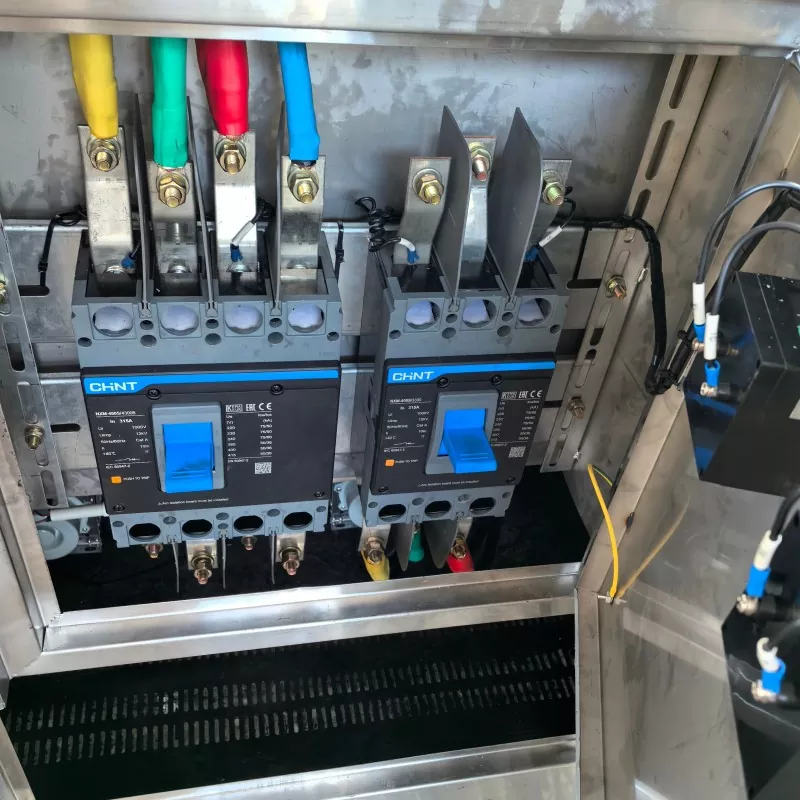

Die beiden zusätzlichen MCCBs bieten separaten Schutz und Isolierung der nachgeschalteten Schaltkreise. Ihre Nennwerte sollten entsprechend den angeschlossenen Geräten, der Kabelgröße, dem erwarteten Strom und den Anforderungen an die Schutzkoordination ausgewählt werden. Sie sind besonders nützlich, wenn verschiedene Gruppen von Baulasten an den Transformator angeschlossen werden müssen.

Vor der Produktion sollten die erforderliche Eingangsspannung, Ausgangsspannung, Frequenz, Phasenkonfiguration, Lastart, Umgebungstemperatur, Gehäuseanforderungen, Erdungsanordnung und die geltenden elektrischen Standards bestätigt werden. Motorbetriebene Geräte sollten ebenfalls identifiziert werden, da der Anlaufstrom die Größe des Transformators beeinflussen kann, selbst wenn die normale Betriebslast scheinbar innerhalb von 150 kVA liegt.

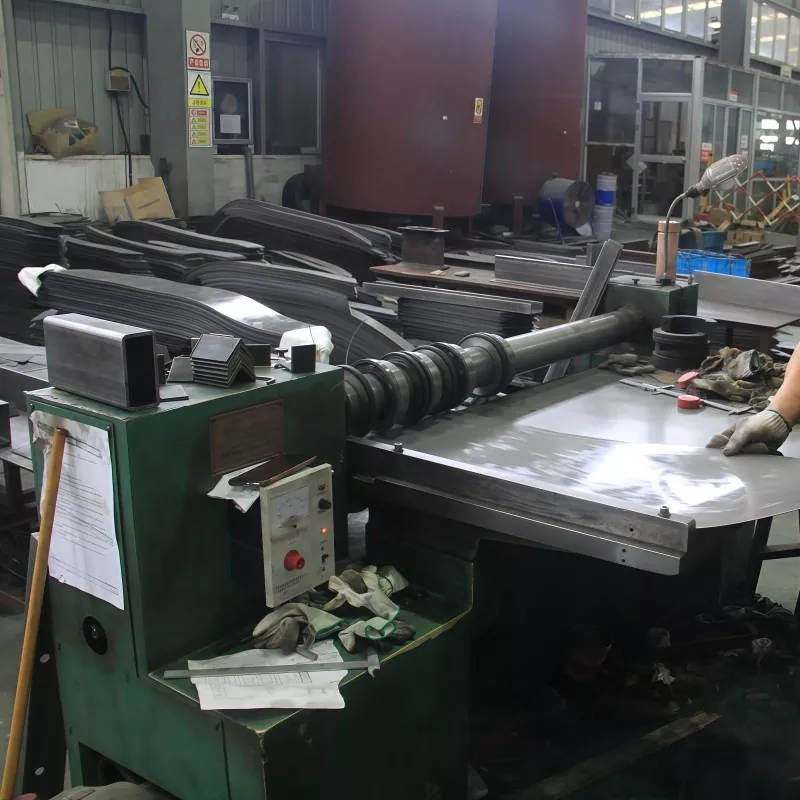

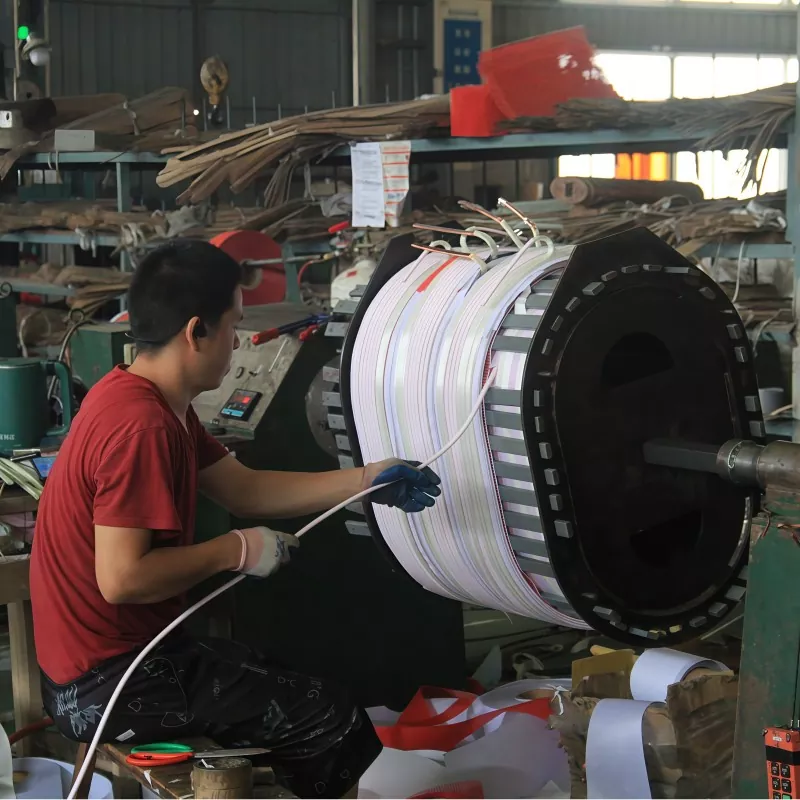

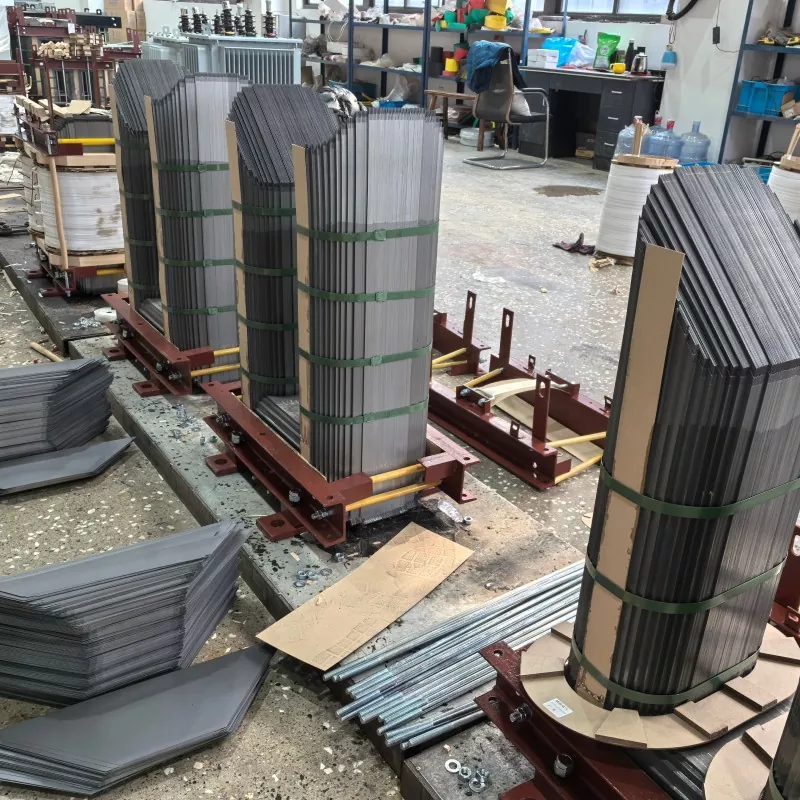

Herstellung, Prüfung und Anpassung

GUANGBIAN fertigt 150-kVA-Trockentransformatoren gemäß den elektrischen Spezifikationen jedes Projekts. Zu den Hauptanforderungen für diese Konfiguration gehören 150 kVA Kapazität, 400 V/230 V Sekundärverteilung, Kupferwicklungen, Delta-Star-Anschluss, IP43-Gehäuse, automatische Lüfterkühlung und zusätzliche MCCBs.

Andere Spezifikationen können bei Bedarf geändert werden, einschließlich Eingangs- und Ausgangsspannung, Frequenz, Wicklungsanordnung, Gehäusedesign, Kühlmethode und Schutzkonfiguration. Der endgültige Entwurf basiert auf dem elektrischen System und den Installationsbedingungen und verwendet nicht für jedes Projekt die gleiche Konfiguration.

Die Werksprüfung erfolgt gemäß der vereinbarten technischen Spezifikation und der geltenden Norm. Wenn das Projekt dies erfordert, können Prüfprotokolle und Inspektionen durch Dritte arrangiert werden.

FAQ

Wie hoch ist die Ausgangsspannung dieses Transformators?

Diese Konfiguration bietet einen dreiphasigen 400-V- und einen einphasigen 230-V-Ausgang. Andere Spannungskombinationen können je nach Projektanforderungen hergestellt werden.

Können 400-V- und 230-V-Lasten über denselben Transformator versorgt werden?

Ja. Der Delta-Star-Anschluss stellt eine dreiphasige Sekundärversorgung und einen Sternpunkt für die einphasige Verteilung bereit. Die angeschlossenen Lasten müssen ordnungsgemäß verteilt sein und innerhalb der Nennleistung des Transformators bleiben.

Wie wird der Kühlventilator gesteuert?

Wicklungstemperatursensoren überwachen die Betriebstemperatur. Wenn die voreingestellte Temperatur erreicht ist, startet das Steuerungssystem die Kühlventilatoren. Die Regeltemperatur wird entsprechend der thermischen Auslegung des Transformators eingestellt.

Was bedeutet IP43?

IP43 bedeutet Schutz gegen feste Fremdkörper größer als 1 mm und Schutz gegen Spritzwasser unter den IPX3-Testbedingungen. Es handelt sich nicht um ein vollständig staubdichtes oder wasserdichtes Gehäuse.

Ist 150 kVA baustellentauglich?

Es kommt auf die tatsächliche Belastung an. In die Berechnung sollten sowohl der normale Betriebsstrom als auch der Anlaufstrom des Motors, Schweißlasten, gleichzeitiger Betrieb und andere vorübergehende Spitzenlasten einbezogen werden. Die Transformatorkapazität sollte anhand des Lastplans des Projekts und nicht allein anhand der Anzahl der angeschlossenen Maschinen bestätigt werden.

Kann der Transformator nach anderen Spezifikationen gefertigt werden?

Ja. Eingangs- und Ausgangsspannung, Frequenz, Anschlusskonfiguration, Gehäuse, Kühlung und Schutzanforderungen können je nach Projekt spezifiziert werden. Die vollständige elektrische Spezifikation sollte vor der Produktion bestätigt werden.
