Artikelzusammenfassung:Ein ordnungsgemäß konfigurierter Trenntransformator kann die Sicherheit der Stromverteilung, die Spannungsanpassung und den Geräteschutz in kommerziellen und industriellen Elektrosystemen verbessern. Der50-kVA-Trockentransformator mit MCCBvereint Transformatortrennung, Spannungswandlung, integrierten Leistungsschalterschutz und praktische Installationsfunktionen in einer kompakten Lösung. Mit einem 415-V-Dreiphaseneingang, einem 220-V-Dreiphasen-Vierleiterausgang, Kupferwicklungen, Isolierung der Klasse F, Spannungsabgriffen mit fünf Positionen, IP23-Schutz und integrierten MCCBs ist diese Konfiguration für Anwendungen konzipiert, bei denen eine zuverlässige Stromversorgung und eine vereinfachte Installation wichtig sind.
Inhaltsverzeichnis
Warum ist ein Trockentrenntransformator wichtig?
Wie verbessert der MCCB den Transformatorschutz?
Was sind die wichtigsten Spezifikationen?
Wie verbessert der Stufenschalter mit fünf Positionen die Spannungsanpassungsfähigkeit?
Wie vereinfacht das integrierte Design die Installation?
Wo kann ein 50-kVA-Trenntransformator eingesetzt werden?
Wie wird die Qualität des Transformators vor der Auslieferung überprüft?
Was sollten Käufer vor der Bestellung prüfen?
Warum diese Transformatorkonfiguration wählen?
Warum ist ein Trockentrenntransformator wichtig?
Elektrische Geräte funktionieren nicht immer unter idealen Strombedingungen. Spannungsunterschiede zwischen dem Versorgungsnetz und nachgeschalteten Geräten, elektrische Störungen und die Notwendigkeit einer galvanischen Trennung können die Systemzuverlässigkeit beeinträchtigen. Ein Trockentrenntransformator bietet eine praktische Möglichkeit, die Spannung anzupassen und gleichzeitig eine elektrische Trennung zwischen Primär- und Sekundärkreis herzustellen.

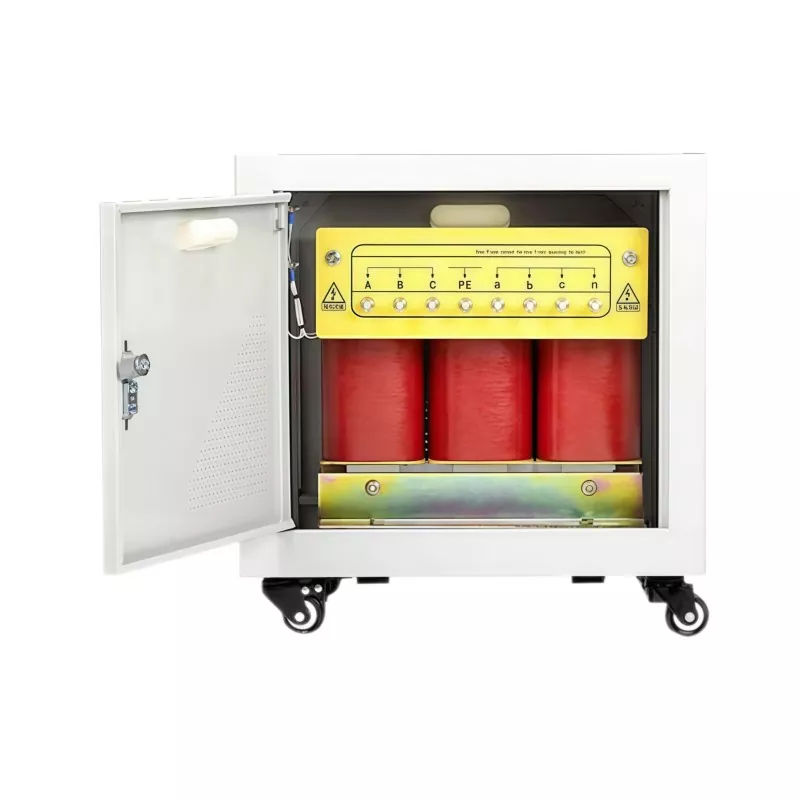

Der50-kVA-Trockentransformator mit MCCBausGUANGBIANist auf einen dreiphasigen 415-V-AC-Eingang und einen dreiphasigen 220-V-Vierleiterausgang ausgelegt. Dadurch eignet sich das Gerät für Anwendungen, die eine kontrollierte dreiphasige 220-V-Versorgung aus einer dreiphasigen Quelle mit höherer Spannung erfordern.
Im Gegensatz zu Öltransformatoren verwenden Trockentransformatoren kein Isolieröl als primäres Kühl- und Isoliermedium. Dies kann sie für Elektroräume in Innenräumen, gewerbliche Einrichtungen, Produktionsumgebungen und andere Orte attraktiv machen, an denen eine saubere und relativ einfache Installation bevorzugt wird.
Wie verbessert der MCCB den Transformatorschutz?
Eines der praktischsten Merkmale dieser Transformatorkonfiguration ist die Integration von Kompaktleistungsschaltern (MCCBs). Anstatt den Transformator und die Schutzausrüstung als völlig separate Komponenten zu behandeln, sind die Schutzgeräte in das Transformatorgehäuse integriert.
Das Gerät verwendet MCCBs auf der Eingangs- und Ausgangsseite. Der eingangsseitige Leistungsschalter ist an die 415-V-Versorgung angeschlossen, während der ausgangsseitige Schutz für den dreiphasigen Vierleiter-Sekundärkreis ausgelegt ist.
Dieser integrierte Ansatz kann mehrere praktische Vorteile bieten:
- Reduziert den Bedarf an zusätzlicher externer Schutzausrüstung.
- Vereinfacht eingehende und ausgehende Kabelverbindungen.
- Bietet Überstrom- und Kurzschlussschutz für die zugehörigen Stromkreise.
- Erstellt eine besser organisierte Transformatorinstallation.
- Kann den Verkabelungs- und Installationsaufwand am Projektstandort reduzieren.
- Ermöglicht die Konfiguration von Transformator und Schutzgeräten als eine koordinierte Baugruppe.
Für industrielle Käufer sind diese Details wichtig, da die Komplexität der Installation die Projektzeit, den Arbeitsaufwand und die Effizienz der Inbetriebnahme beeinflussen kann.
Was sind die wichtigsten Spezifikationen?
Vor der Auswahl eines Transformators ist es wichtig, die elektrische Konfiguration zu verstehen. Die folgende Tabelle fasst die wichtigsten Spezifikationen dieser 50-kVA-Konfiguration zusammen.
| Parameter | Spezifikation |
|---|---|
| Nennkapazität | 50 KVA |
| Phase | 3 Phasen |
| Eingangsspannung | 415 V Wechselstrom, 3 Phasen |
| Ausgangsspannung | 220 V, 3 Phasen, 4 Drähte |
| Tippen Sie auf Positionen | 380V / 400V / 415V / 430V / 450V |
| Frequenz | 50Hz |
| Wickelmaterial | Kupfer |
| Isolationsklasse | Klasse F |
| Anstieg der Wicklungstemperatur | ≤100°C |
| Geräuschpegel | <60 dB bei 1 Meter |
| Gehäuseschutz | IP23, belüftet |
| Gehäusematerial | Edelstahl |
| Schutz | MCCB auf Ein- und Ausgangsseite |
| Überwachung | Voltmeter montiert |
Durch die Kombination dieser Spezifikationen eignet sich der Transformator für Projekte, bei denen Spannungsumwandlung, elektrische Isolierung und integrierter Schutz zusammen betrachtet werden müssen und nicht als unabhängige Komponenten gekauft werden müssen.
Wie verbessert der Stufenschalter mit fünf Positionen die Spannungsanpassungsfähigkeit?
Die tatsächliche Netzspannung kann je nach Standort und Betriebsbedingungen variieren. Ein Transformator, der nur für eine feste Primärspannung ausgelegt ist, erfordert daher möglicherweise zusätzliche Überlegungen, wenn er in einem Bereich installiert wird, in dem die Versorgungsspannung vom Nennwert abweicht.
Dieses Modell bietet fünf primäre Spannungsabgriffpositionen:380 V, 400 V, 415 V, 430 V und 450 V. Der Stufenschalter gibt dem Installationsteam mehr Flexibilität bei der Anpassung des Transformators an die verfügbare Versorgung.
Wenn beispielsweise die tatsächlichen Versorgungsbedingungen vom Standard-415-V-Eingang abweichen, kann ein geeigneter Abgriff ausgewählt werden, um die Aufrechterhaltung der vorgesehenen Sekundärspannung zu unterstützen. Diese Funktion ist besonders nützlich für Projekte, bei denen die Versorgungsspannungsbedingungen bei der Transformatorauswahl berücksichtigt werden müssen.
Der Stufenschalter ist jedoch ein stromloser Typ. Der Transformator muss vollständig ausgeschaltet sein, bevor die Stufenstellung geändert wird. Es sollte niemals eingestellt werden, während der Transformator unter Spannung steht.
Wie vereinfacht das integrierte Design die Installation?
Bei der Transformatorinstallation geht es nicht nur um elektrische Spezifikationen. Kabelführung, Schutzausrüstung, Zugänglichkeit, Gehäusekonstruktion und Inbetriebnahme können das endgültige Projektergebnis beeinflussen.
Die integrierte MCCB-Konfiguration reduziert die Menge an separaten Geräten, die ansonsten rund um den Transformator erforderlich wären. Eine werkseitige Verkabelung zwischen dem Transformator und seinen Schutzschaltern kann auch dazu beitragen, den Umfang der bei der Installation erforderlichen Feldverkabelung zu reduzieren.
Das Edelstahlgehäuse ist belüftet und hat die Schutzart IP23. Das Gerät verfügt außerdem über feststellbare Lenkrollen mit Bremsen, die die Positionierung und Bewegung bei Installations- oder Wartungsarbeiten bequemer machen können.
Ein an der Vorderseite montiertes Voltmeter bietet eine einfache Möglichkeit, die Spannung im Niederspannungsraum zu beobachten. Dies ist bei der Inbetriebnahme und Routineinspektion nützlich, da Bediener die angezeigte Spannung überprüfen können, ohne eine separate externe Messanordnung zu benötigen.
Wo kann ein 50-kVA-Trenntransformator eingesetzt werden?
Eine Kapazität von 50 kVA eignet sich für viele mittelgroße Elektroanwendungen, bei denen eine kontrollierte Dreiphasenversorgung erforderlich ist. Die tatsächliche Eignung sollte immer anhand der angeschlossenen Last, des Anlaufstroms, des Arbeitszyklus, der Umgebungsbedingungen und der örtlichen elektrischen Anforderungen bestätigt werden.
Typische Anwendungsumgebungen können sein:
- Industrielle Produktionsanlagen
- Gewerbebauten
- Elektrische Räume der Fabrik
- Automatisierungs- und Steuerungssysteme
- Maschinenstromversorgungen
- Geräte, die eine elektrische Isolierung erfordern
- Werkstätten und Verarbeitungsanlagen
- Elektrische Verteilungssysteme, die eine Umwandlung von 415 V auf 220 V erfordern
Bei Projekten mit empfindlicher Ausrüstung sollte der Transformator als Teil des gesamten Stromverteilungssystems und nicht als isolierte Komponente betrachtet werden.
Wie wird die Qualität des Transformators vor der Auslieferung überprüft?
Die Leistung eines Transformators hängt stark von der Wicklungsqualität, der Isolationsintegrität, der Genauigkeit des elektrischen Verhältnisses und der allgemeinen Fertigungskonsistenz ab. Aus diesem Grund sollte die Prüfung ein wichtiger Bestandteil der Lieferantenbewertung sein.
Den Produktinformationen zufolge nutzt GUANGBIAN vor dem Versand einen integrierten Transformatorprüfstand. Der Prüfprozess umfasst Prüfungen in Bezug auf Wicklungswiderstand, Windungsverhältnis, Isolationswiderstand, Leerlaufverluste und Spannungsregelung.
Der Herstellungsprozess folgt auch den IEC-basierten Prüfanforderungen für ausgelieferte Einheiten. Ein dokumentierter Testansatz liefert Käufern nützliche technische Beweise bei der Überprüfung von Geräten vor der Installation.
Bei kundenspezifischen Bestellungen können Einkäufer vor der Produktion auch Prüfanforderungen und projektspezifische Spezifikationen mit dem Hersteller besprechen. Dies ist besonders wichtig, wenn der Transformator einer bestimmten Installationsumgebung oder elektrischen Systemkonfiguration gerecht werden muss.
Was sollten Käufer vor der Bestellung prüfen?
Die Auswahl eines Transformators nur anhand seiner KVA-Leistung kann zu einer ungeeigneten Konfiguration führen. Beschaffungsteams sollten die vollständigen elektrischen und mechanischen Anforderungen überprüfen, bevor sie eine Bestellung bestätigen.
Zu den wichtigsten zu überprüfenden Punkten gehören:
- Primärspannung:Bestätigen Sie die verfügbare Versorgungsspannung und Phasenkonfiguration.
- Sekundärspannung:Stellen Sie sicher, dass die Ausgangsspannung mit der der angeschlossenen Geräte übereinstimmt.
- Tragfähigkeit:Berechnen Sie die erwartete Dauer- und Spitzenlast, anstatt sich nur auf die Nennwerte der Geräte zu verlassen.
- Frequenz:Bestätigen Sie, ob das Projekt 50 Hz, 60 Hz oder eine andere Frequenz erfordert.
- Schutz:Überprüfen Sie die MCCB-Spezifikationen und ermitteln Sie, ob aufgrund lokaler Vorschriften ein zusätzlicher vor- oder nachgeschalteter Schutz erforderlich ist.
- Installationsumgebung:Bestätigen Sie, ob die Schutzart IP23 für den vorgesehenen Standort ausreichend ist.
- Spannungsanpassung:Überlegen Sie, ob ein Stufenschalter für die örtlichen Netzverhältnisse von Vorteil ist.
- Dokumentation:Fordern Sie technische Zeichnungen, Testberichte, Verkabelungsinformationen und andere für die Projektgenehmigung erforderliche Dokumente an.
Bei internationalen Projekten ist es außerdem sinnvoll, vor Produktionsbeginn Versandabmessungen, Verpackung, Installationsanforderungen, geltende Normen und Inbetriebnahmeverfahren zu klären.
Häufig gestellte Fragen
Kann der Stufenschalter bei laufendem Transformator verstellt werden?
Nein. Der Stufenschalter ist ein stromloser Typ und darf nur eingestellt werden, nachdem der Transformator vollständig abgeschaltet wurde. Bevor Sie die Hahnstellung ändern, sollten stets die ordnungsgemäßen elektrischen Sicherheitsverfahren befolgt werden.
Verfügt der Transformator auf beiden Seiten über MCCBs?
Ja. Diese Konfiguration integriert MCCBs in das Transformatorgehäuse mit Schutz auf der Eingangs- und Ausgangsseite. Die genaue Anordnung der Leistungsschalter sollte vor der Bestellung anhand der elektrischen Anforderungen des Projekts bestätigt werden.
Ist weiterhin ein separater Verteilerkasten erforderlich?
In vielen Installationen können die integrierten MCCBs den Bedarf an einem separaten Schutzgehäuse reduzieren. Lokale Elektrovorschriften und das gesamte Verteilungsdesign erfordern jedoch möglicherweise zusätzliche Schutz- oder Schaltgeräte.
Ist dieser 50-kVA-Transformator für die Außenaufstellung geeignet?
Das Gehäuse hat die Schutzart IP23 und ist für Innenräume oder entsprechend überdachte Standorte vorgesehen. Für vollständig exponierte Außenumgebungen mit starkem Regen, Staub oder anderen schwierigen Bedingungen kann ein höherer Schutzgrad des Gehäuses angemessener sein.
Welche Art von Wickelmaterial wird verwendet?
Der Transformator verwendet Kupferwicklungen. Aufgrund seiner elektrischen Leitfähigkeit und seiner Eignung für eine zuverlässige Stromübertragung wird Kupfer häufig für Transformatorwicklungen verwendet.
Kann der Transformator individuell angepasst werden?
Ja. Transformatorkonfigurationen können entsprechend den Projektanforderungen besprochen werden, einschließlich elektrischer Parameter, Schutzanordnungen, Abgriffeinstellungen, Gehäuseanforderungen und anderer anwendungsspezifischer Überlegungen.
Warum diese Transformatorkonfiguration wählen?
Ein gut konzipierter Transformator sollte mehr als nur Spannung umwandeln. Es sollte zum elektrischen System passen, die Installation vereinfachen, angemessenen Schutz bieten und für den Langzeitbetrieb praktisch bleiben. Der50-kVA-Trockentransformator mit MCCBvereint eine dreiphasige Kapazität von 50 kVA, eine Spannungsumwandlung von 415 V auf 220 V, Kupferwicklungen, Isolierung der Klasse F, fünfstufige Spannungseinstellung, integrierte MCCBs, IP23-Edelstahlgehäusekonstruktion, Spannungsüberwachung und Werkstests in einer technischen Lösung.
Für Käufer, die einen chinesischen Transformatorhersteller suchen, der maßgeschneiderte Lösungen für Trockentrenntransformatoren liefern kann, bietet GUANGBIAN eine praktische Option für Projekte, die integrierten Schutz und anwendungsspezifische Konfigurationen erfordern. Wenn Sie Spezifikationen bewerten, eine neue Elektroinstallation planen oder Transformatorlieferanten vergleichen, prüfen Sie den 50-kVA-Trockentransformator mit MCCB und besprechen Sie Ihre Projektanforderungen direkt mit dem Hersteller. Für Spannungsspezifikationen, MCCB-Konfiguration, Gehäuseanforderungen, Prüfdokumente oder kundenspezifische Transformatorlösungen,Kontaktieren Sie unsum technische Beratung und eine auf Ihre Anwendung abgestimmte Lösung zu erhalten.
