Einpolig montierter SWER-Transformator

Der SWER Single Pole Mounted Transformer von Zhejiang Guangbian Electric Power Technology Co., Ltd ist eine hocheffiziente Verteilungslösung, die für Single Wire Earth Return (SWER) ländliche und abgelegene Stromversorgungssysteme entwickelt wurde. Mit über 20 Jahren Erfahrung in der Herstellung von Transformatoren und der vollständigen Einhaltung globaler Standards liefert Guangbian eine stabile, sichere und kostengünstige Spannungsumwandlung für netzunabhängige und netzschwache Umgebungen.

Was ist ein einpolig montierter SWER-Transformator?

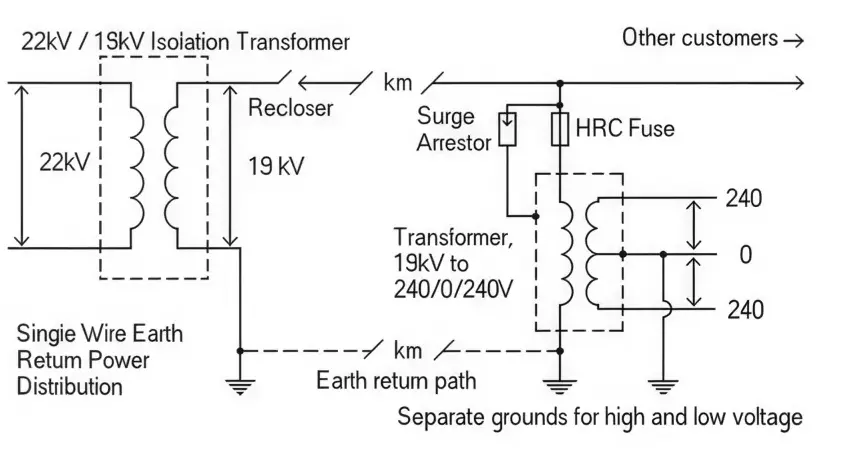

Ein einpolig montierter SWER-Transformator ist ein spezieller, auf einem Mast montierter Verteilungstransformator, der in Eindraht-Erdrückführungssystemen verwendet wird und typischerweise in ländlichen Elektrifizierungsprojekten eingesetzt wird, bei denen keine herkömmliche dreiphasige Infrastruktur verfügbar ist.

Es wandelt den Mittelspannungsverteilungsstrom effizient auf nutzbare Niederspannung für Wohn-, Landwirtschafts- und kleine Industrieanwendungen um.

Aufgrund seiner folgenden Eigenschaften wird es häufig in abgelegenen Netzen eingesetzt:

● Vereinfachte Installationsstruktur

● Reduzierte Infrastrukturkosten

● Hohe Effizienz im Fernvertrieb

● Starke Anpassungsfähigkeit in ländlichen Gebieten

Was macht diesen SWER-Transformator anders?

Die meisten Standardtransformatoren sind nicht auf die SWER-Funktionsprinzipien ausgelegt. Das Ergebnis? Vorzeitiger Isolationsausfall, Spannungsinstabilität, fehlgeschlagene Inspektionen und drastisch verkürzte Lebensdauer. GUANGBIAN hat dieses Gerät speziell für die Anforderungen von SWER-Netzwerken entwickelt und diese Schwachstellen von Grund auf beseitigt.

Was zeichnet diese Einheit aus?

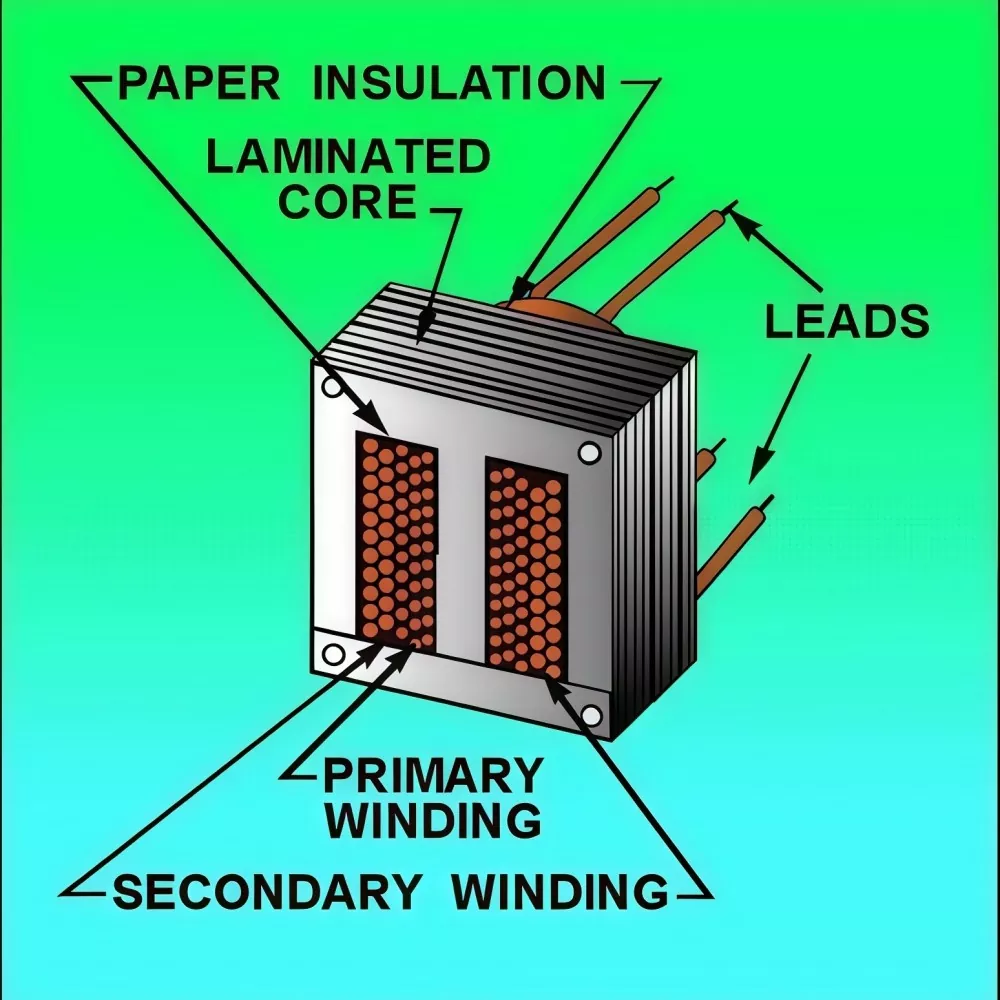

Wicklungsdesign abgestimmt auf SWER-Einsatz:

Die Wicklung des SWER Single Pole Mounted Transformer ist für SWER-spezifische Spannungsbedingungen optimiert, anstatt eine einheitliche Isolationsstruktur zu verwenden.

Gradientenisolationsdesign vom A-Anschluss (Leitung) zum X-Anschluss (Erde)

Eine für dauerhafte Netzspannungsbeanspruchung verstärkte Klemme

Progressive Isolierung, angepasst an die tatsächliche Wicklungsspannung

X-Klemme verstärkt für direkten Pol-Erdungsanschluss

Im Gegensatz zu Standardtransformatoren für asymmetrische SWER-Spannungsbedingungen ausgelegt

Dieses Design verbessert die Zuverlässigkeit und Isolationssicherheit in ländlichen SWER-Verteilungssystemen.

Herkömmliche Einphasentransformatoren verwenden eine gleichmäßige Halbisolierung an beiden Anschlüssen. Im SWER-Betrieb bedeutet dies, dass sich die Isolationsbelastung im Wesentlichen verdoppelt – und ein Ausfall typischerweise innerhalb von 3–5 Jahren auftritt. Der spezielle Ansatz von GUANGBIAN hält die Isolationsbelastung während der gesamten Lebensdauer des Transformators innerhalb der Designgrenzen.

Wie die Erdung die Spannung stabil hält?

● Der überdimensionierte Erdungsanschlussquerschnitt reduziert den Erdpfadwiderstand und verbessert die Stabilität der Stromrückführung

● Ein geringerer Widerstand trägt dazu bei, das Risiko lockerer Verbindungen und lokaler Überhitzung zu vermeiden

● Gewährleistet einen stabilen SWER-Strompfad mit geschlossenem Regelkreis und einer Ausgangsspannungsschwankung von ±2 %.

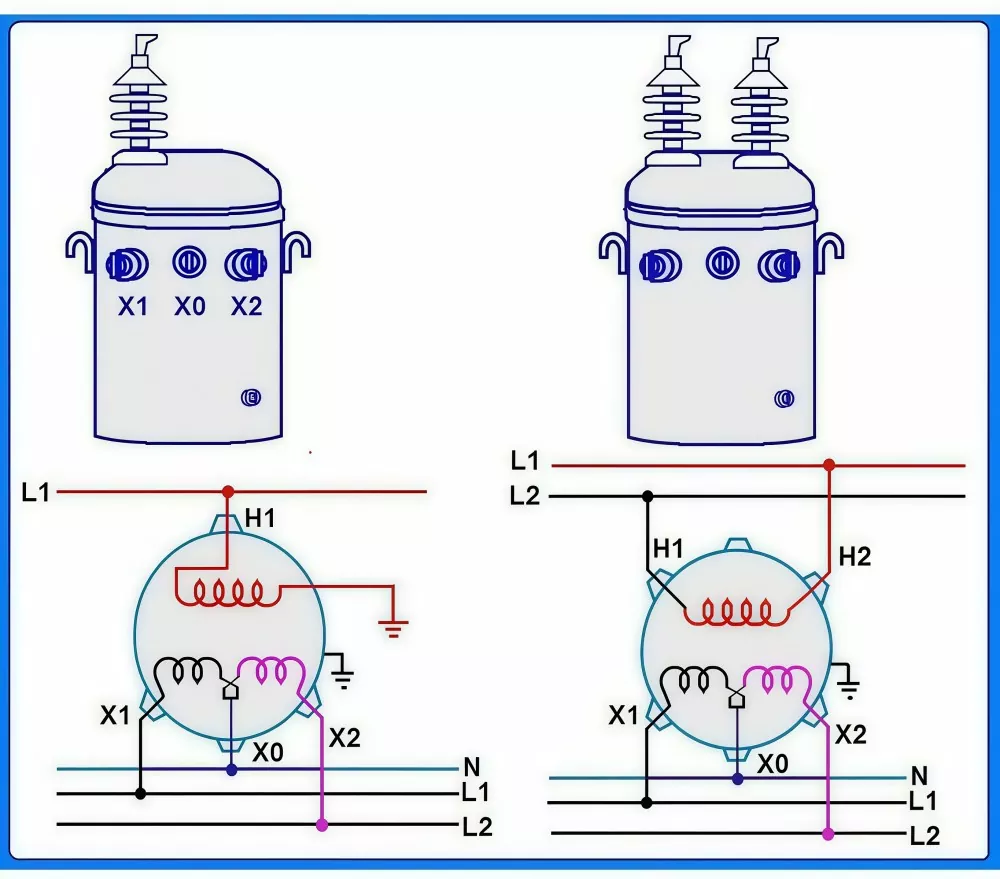

● Die Wicklungen entsprechen den IEC-A/X-Klemmenkennzeichnungsstandards, wodurch Verdrahtungsfehler wie umgekehrte Polarität vermieden und eine korrekte SWER-Installation sichergestellt werden

Fernspannungsregelung:

● Ausgestattet mit einem 5-Positionen-Leerlaufstufenschalter (18-kV-20-kV-Bereich)

● Kompensiert den Spannungsabfall über lange SWER-Verteilungsleitungen

● Hält den 240-V-Ausgang vom Anfang bis zum Ende der Leitung stabil

● Alle Tap-Einstellungen sind werkseitig gemäß IEC-Genauigkeitsstandards kalibriert

Dies gewährleistet eine gleichbleibende Leistung und den Schutz nachgeschalteter Geräte in ländlichen Fernstromnetzen.

Wie hält es unter schwierigen Bedingungen?

Das in Öl getauchte, abgedichtete Gehäuse hält Wasser und Staub fern, verträgt Temperaturschwankungen und hält UV-Strahlung stand. Der Betrieb reicht von -40 °C bis zu +55 °C – Hochgebirgsplateaus, offene Weiden, Waldgebiete und Wüstenebenen fallen also ohne besondere Modifikationen in den Betriebsbereich.

ONAN-Kühlung – kurz für „Oil Natural Air Natural“ – benötigt keine Lüfter, keine Pumpen, nichts, was sich dreht oder verschleißt. Nachdem es an der Stange festgeschraubt ist, erledigt es sich praktisch von selbst. Für Teams, die stundenlang vom nächsten Service-Lkw entfernt sind, bedeutet dies weitaus geringere Wartungskosten über die gesamte Lebensdauer der Einheit.

Erfüllung internationaler Standards

Jede Einheit wird gemäß IEC 60076 entwickelt, gebaut und getestet – dem weltweit anerkannten Standard für Leistungstransformatoren. Der Papierkram und die Rückverfolgbarkeit sind ab der Fabrik gewährleistet.

Vollständige Werkstestberichte liegen jedem Transformator bei – nützlich, wenn Sie für Projekte bieten oder eine Inspektion absolvieren müssen.

SWER-Systeme erkennen einphasige Erdschlüsse anders als Standardnetze. Dieser Transformator ist dafür ausgelegt, unter diesen Fehlerbedingungen das 20-fache seines Nennstroms für volle 2 Sekunden aufzunehmen. In Kombination mit einem Standard-Leitungsschutz behebt er Fehler schnell und verhindert, dass die Geräte beschädigt werden.

Wo wird es verwendet?

Der einpolig montierte SWER-Transformator ist ideal für die kostengünstige Fernstromversorgung auf dem Land und in abgelegenen Gebieten:

● Ländliche Elektrifizierung: Stromversorgung isolierter Häuser mit bis zu ca. 70 % geringeren Kosten für den Leitungsbau im Vergleich zu herkömmlichen Systemen

● Entlegene unbemannte Standorte: Telekommunikationstürme, Wetterstationen, Wald-/Brandüberwachungspunkte, Grenzposten

● Landwirtschaft: Bewässerungspumpen, Viehhaltungssysteme, Gewächshäuser und verstreute landwirtschaftliche Geräte

● Bau- und Bergbaucamps: temporäre Stromversorgung für Autobahnen, Eisenbahnen und Bergbaubetriebe vor dem Netzausbau

● Inseln und netzunabhängige Einrichtungen: kleine Resorts, Rangerstationen und abgelegene touristische Infrastruktur

Eine praktische Lösung für Bereiche, in denen der Ausbau herkömmlicher Drehstromnetze nicht wirtschaftlich ist.

Warum die GUANGBIAN SWER-Einheit eine bessere Leistung erbringt?

Standardtransformatoren haben in SWER-Systemen oft Probleme, was zu Isolationsstress, Spannungsinstabilität und höherem Wartungsbedarf führt.

Der GUANGBIAN SWER Single Pole Mounted Transformer wurde speziell für den SWER-Betrieb entwickelt:

● Speziell entwickeltes Wicklungs- und Isolationsdesign für SWER-Bedingungen

● Optimierte Erdungsstruktur für stabilen Rückstrom

● Verbesserte Spannungsstabilität und Systemzuverlässigkeit

● Reduzierte Wartungsprobleme und längere Lebensdauer

● Einfachere Einhaltung von Inspektionsanforderungen

● Entwickelt für reale SWER-Anwendungen, nicht adaptiert von herkömmlichen Transformatormodellen.

Globale Standards und Qualitätssicherung

Zhejiang Guangbian Electric Power Technology Co., Ltd hat seit 2004 ein starkes technisches Fundament aufgebaut und sich von einem inländischen Transformatorenhersteller zu einem globalen Lieferanten entwickelt.

Zu den wichtigsten Vorteilen gehören:

● Mehr als 20 Jahre Erfahrung im Transformatorenbau

● Zertifiziertes Ingenieurteam mit internationalem Standard-Know-how

● Multi-Workshop-Produktionssystem, das eine vollständige Rückverfolgbarkeit des Prozesses gewährleistet

● Kontinuierliche Verbesserung von Design, Effizienz und Sicherheitskonformität

● Unabhängige Exportbetriebe im Jahr 2020 gegründet

Dadurch wird sichergestellt, dass jeder einpolig montierte SWER-Transformator die weltweiten Erwartungen an Zuverlässigkeit und Sicherheit erfüllt.
