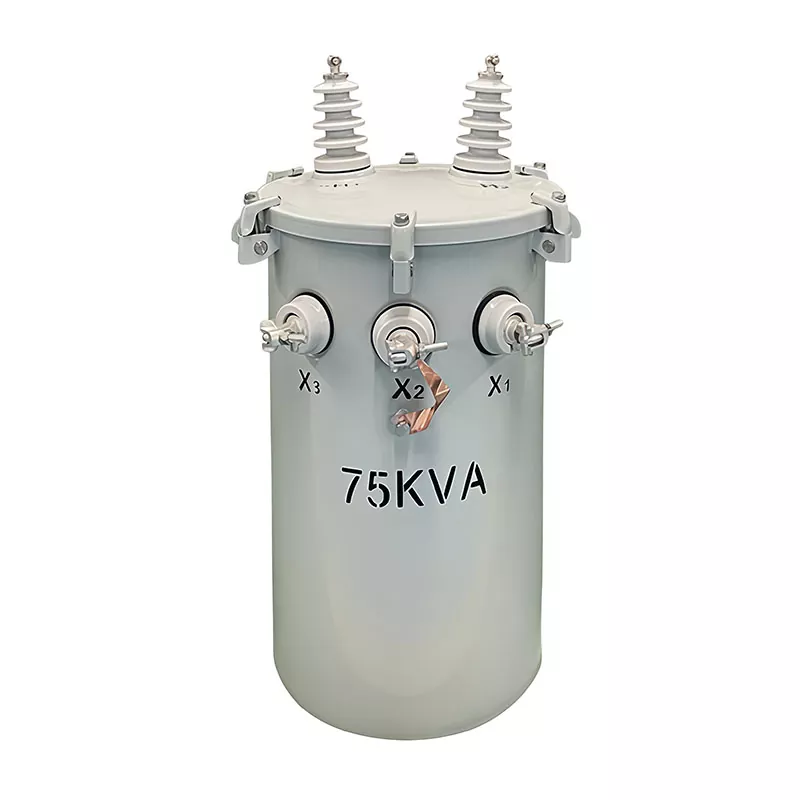

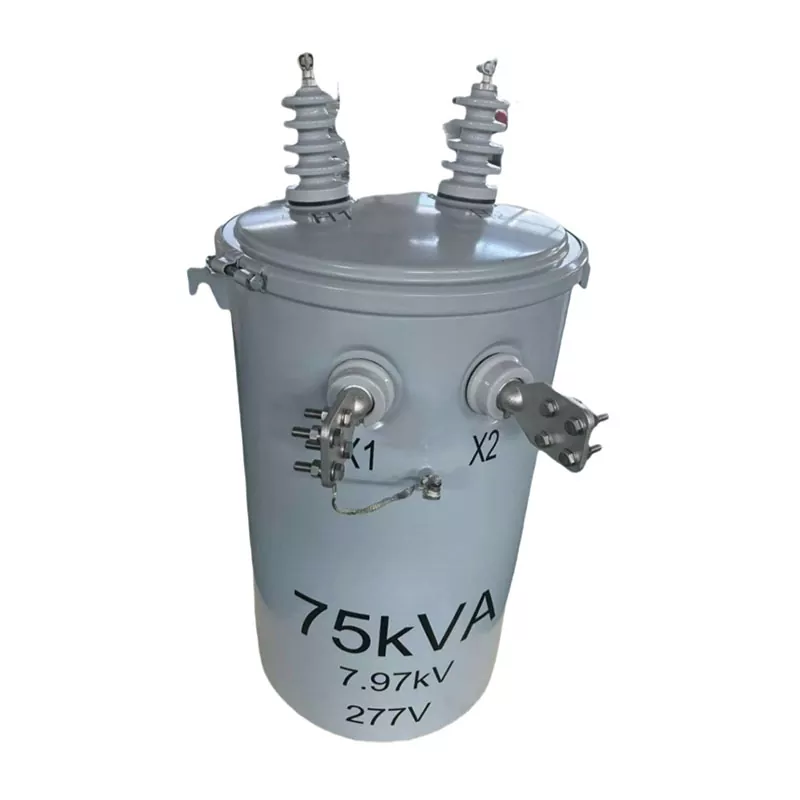

75-kVA-Masttransformator

Der mastmontierte 75-KVA-Transformator von Guangbian wurde für die stabile Stromverteilung im Freien in Wohnanlagen, ländlichen Elektrifizierungsprojekten, Industrieparks, Schulen, Krankenhäusern und Gewerbeanlagen entwickelt. Dieser Transformator ist mit fortschrittlichen Isolationssystemen und langlebiger Ölbadtechnik ausgestattet und bietet zuverlässige Spannungsregelung, geringen Leistungsverlust und eine lange Lebensdauer unter verschiedenen Umgebungsbedingungen.

Als professioneller chinesischer Transformatorenhersteller mit mehr als 20 Jahren Erfahrung ist Guangbian auf die Herstellung hochwertiger Masttransformatoren unter 35 kV für Kunden in ganz Afrika, Südostasien, Zentralasien, Südamerika und dem Nahen Osten spezialisiert.

Was ist ein 75-kVA-Masttransformator?

Ein 75-kVA-Masttransformator ist ein kompakter, in Öl getauchter Verteilungstransformator, der direkt an Strommasten installiert wird, um Mittelspannungsstrom in Niederspannungsstrom umzuwandeln, der für Privathaushalte, Gewerbegebäude und kleine Industrieanwendungen geeignet ist.

Dieser Transformatortyp wird häufig verwendet, weil er Folgendes bietet:

● Effiziente Stromverteilung

● Einfache Installation und Wartung

● Reduzierte Landbelegung

● Hervorragende Witterungsbeständigkeit

● Stabiler Langzeitbetrieb

Der Guangbian 75KVA-Transformator wird gemäß internationalen Transformatorstandards hergestellt und kann an verschiedene Netzsysteme und Spannungsanforderungen angepasst werden.

Kapazität und Phase

Beginnen Sie mit „75 KVA, einphasig“ oben im Datenblatt des Transformators. KVA steht für Kilovoltampere – ein Maß für die Scheinleistung. 75 kVA ist die maximale Last, die dieses Gerät bewältigen kann. Schlüsselwort: „kann damit umgehen“, nicht „muss laufen“. Halten Sie in der Praxis die Last bei etwa 80 % der Nennkapazität. Das verlängert die Lebensdauer des Transformators deutlich.

Ein Einphasentransformator hat eine Eingangsphase und eine Ausgangsphase. Es eignet sich für Wohngebiete, Straßenbeleuchtung und kleine gewerbliche Einrichtungen. Drehstromgeräte hingegen versorgen Fabriken und Bürogebäude, in denen 380-V-Industriestrom benötigt wird.

Spannungsparameter

Primärspannung: 4160 Grd Y / 2400V

Hier erfahren Sie, woran die Hochspannungsseite angeschlossen werden kann. „Grd Y“ bedeutet geerdete Sternverbindung – der Neutralleiter ist mit der Erde verbunden. 4160 V ist die Leiter-Leiter-Spannung, 2400 V die Leiter-Neutralleiter-Spannung. Dies ist eine gängige Nennleistung in nordamerikanischen Verteilungssystemen, weshalb in den Spezifikationen für Exportmärkte häufig 4160-V-Transformatoren aufgeführt sind.

Der Stufenschalter hat 5 Stellungen: +2,5 %, 0 %, -2,5 %, -5 %, -7,5 %. Wenn die Eingangsspannung schwankt, können Sie den Abgriff anpassen, um den Ausgang stabil zu halten. Position B oder 2 markiert die Nenneinstellung.

Sekundärspannung: 120/240 V

Dies ist die Niederspannungsausgangsseite. Ein Einphasentransformator liefert normalerweise 120 V oder 240 V. Der 240-V-Ausgang ist für größere Lasten wie Wechselstromgeräte und Warmwasserbereiter geeignet. Die 120-V-Seite? Das gilt für Lampen und Steckdosen. Da beide Spannungen in einem Gerät vorhanden sind, ist kein separates Step-Down-Setup erforderlich.

Materialien und Verarbeitung

Wickelmaterial: Kupfer

Kupfer leitet besser als Aluminium, läuft also kühler und verbraucht weniger Strom. Wir bauen mit Kupfer im GUANGBIAN-Werk in China – die Vorabkosten sind zwar höher, aber die langfristige Zuverlässigkeit lohnt sich.

Kern: Kornorientierter Siliziumstahl

Siliziumstahl sorgt dafür, dass der Transformator magnetisch arbeitet. „Kornorientiert“ bedeutet lediglich, dass die Kristalle in einer Richtung ausgerichtet sind – dies verringert magnetische Verluste. Ergebnis? Die Leerlaufverluste bleiben gering und die Effizienz steigt.

Kühlmethode: ONAN

ONAN = Oil Natural, Air Natural. Das Öl bewegt sich von selbst und entzieht dem Kern und den Wicklungen Wärme. Keine Pumpen. Keine Fans. Weniger Dinge, die scheitern. Für ein an einer Stange montiertes Gerät mitten im Nirgendwo zählt diese Einfachheit.

Effizienzkennzahlen

Leerlaufverlust: ≤225W | Lastverlust: ≤750W | Impedanz: ≤2,5 %

Leerlaufverluste sind die Verluste, die der Transformator zieht, wenn er unter Spannung steht, aber unbelastet ist. 225 Watt sind ziemlich niedrig. Bei voller Auslastung kommt es zu Lastverlusten – 750 W sind für diese Größenklasse normal. Die Impedanz, etwa 2,5 %, beeinflusst die Kurzschlussstrom- und Spannungsregelung.

Ein Erregerstrom ≤2,5 % zeigt an, dass die Kernqualität solide ist. Zum Magnetisieren ist nicht viel Kraft erforderlich. Dies sind die Zahlen, die Sie auf jedem GUANGBIAN-Transformator-Datenblatt finden – wir produzieren in China und testen jede Einheit, bevor sie das Werk verlässt.

Zertifizierungsstandards

IEEE C57.12-Serie, ANSI C57.12.20

IEEE C57 ist der technische Standard für Transformatoren des Institute of Electrical and Electronics Engineers. ANSI ist das American National Standards Institute. Wenn ein Gerät beides erfüllt, wissen Sie, dass die Design- und Testmethoden internationalen Standards entsprechen.

Das Lesen eines Transformatordatenblatts erfordert etwas Übung, ist aber eine Kernkompetenz für die Beschaffung. Sie haben noch Fragen? Wenden Sie sich an das technische Team von GUANGBIAN. Wir fertigen in unserem Werk in China und können Sie durch einen persönlichen Auswahlprozess begleiten.

Unsere Fabrik

Blechwerkstatt

Folienwickelwerkstatt

Wickelwerkstatt

Wickelofenwerkstatt

Montagewerkstatt für Transformatoren

Werkstatt für die Inbetriebnahme von Transformatoren

Herstellungsprozess

Die Produktion jedes 75-kVA-Masttransformators erfolgt nach strengen Herstellungsverfahren:

● Schneiden und Stapeln von Transformatorkernen

● Herstellung von Spulenwicklungen

● Tankfertigung und Schweißen

● Vakuumtrocknungsprozess

● Transformatorbaugruppe

● Ölbefüllung und -abdichtung

● Prüfung der elektrischen Leistung

● Endkontrolle und Verpackung

Dieses integrierte Fertigungssystem hilft Guangbian, eine gleichbleibende Produktqualität und Kostenwettbewerbsfähigkeit aufrechtzuerhalten.
