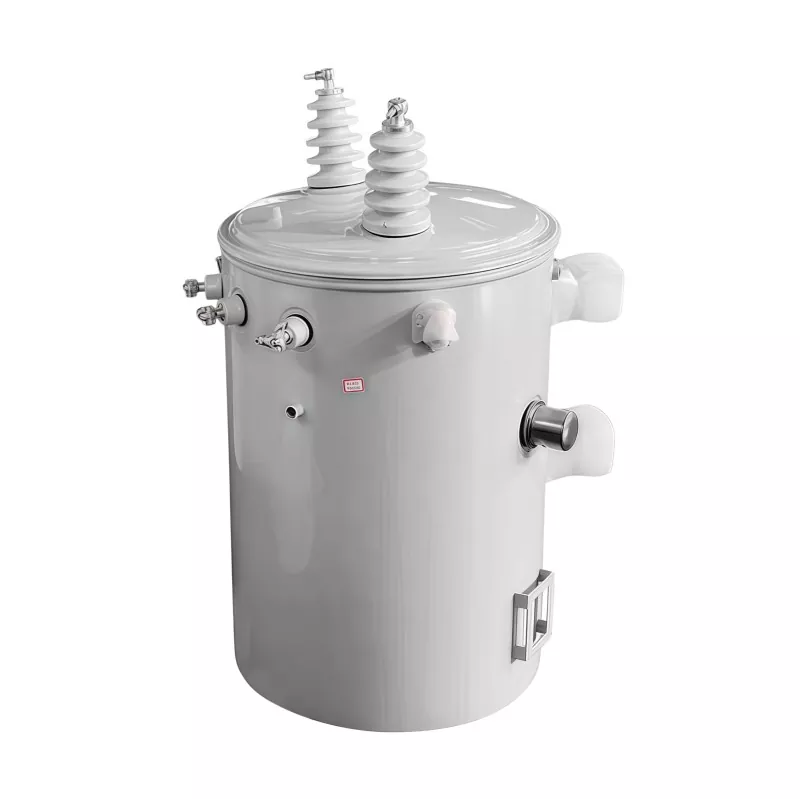

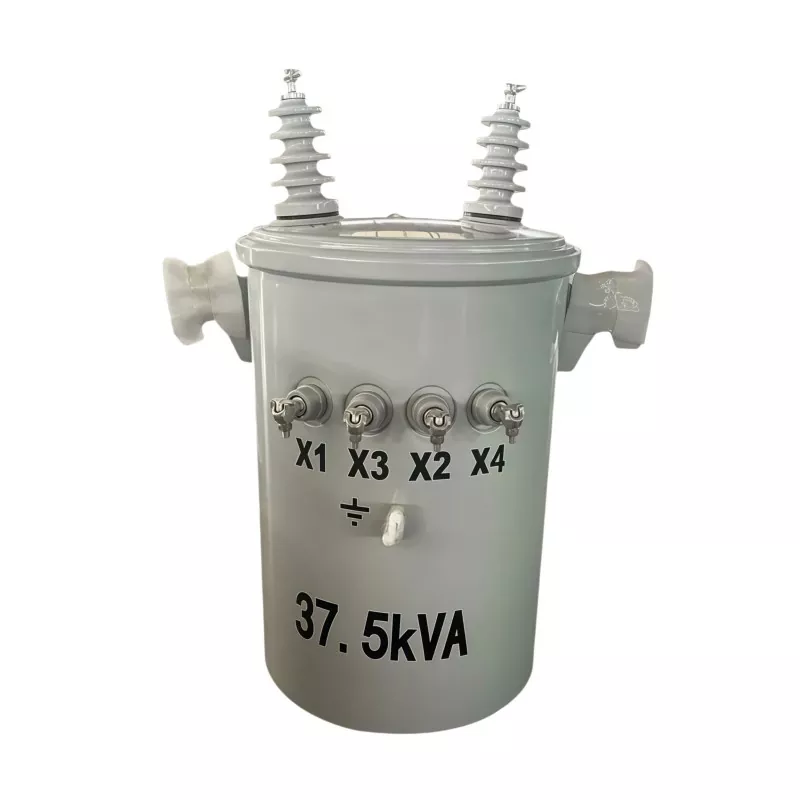

Masttransformator mit 37,5 kVA

Ein 37,5-kVA-Masttransformator ist ein elektrischer Verteilungstransformator, der an Strommasten installiert wird, um Mittelspannungsstrom aus Stromleitungen auf eine niedrigere nutzbare Spannung für private, gewerbliche, landwirtschaftliche und leichte industrielle Stromanwendungen zu reduzieren. Mit einer Nennkapazität von 37,5 Kilovoltampere (KVA) wird es häufig in Freileitungsstromverteilungssystemen eingesetzt, um eine stabile, effiziente und zuverlässige Stromversorgung in städtischen und ländlichen Gebieten zu gewährleisten. Sein kompaktes, an Masten montiertes Design trägt dazu bei, Platz auf dem Boden zu sparen, vereinfacht die Installation und unterstützt kostengünstige Stromverteilungsnetzwerke.

Funktionsprinzip

Ein Masttransformator arbeitet nach dem Prinzip der elektromagnetischen Induktion.

Hochspannungseingang

Mittel- oder Hochspannungsstrom wird über Freileitungen in die Primärwicklung eingespeist.

Magnetfelderzeugung

Wenn Wechselstrom durch die Primärwicklung fließt, erzeugt er ein sich änderndes Magnetfeld im Transformatorkern.

Spannungstransformation

Dieses Magnetfeld induziert Spannung in der Sekundärwicklung. Basierend auf dem Windungsverhältnis zwischen den Wicklungen wird die Spannung auf ein niedrigeres nutzbares Niveau heruntertransformiert.

Stabile Ausgangsversorgung

Der umgewandelte Niederspannungsstrom wird dann mit stabiler Leistung an private, gewerbliche oder industrielle Verbraucher geliefert.

Anwendungen

Ein mastmontierter 37,5-KVA-Transformator ist für Verteilungssysteme mit geringer bis mittlerer Last konzipiert und wandelt Mittelspannungsstrom effizient auf eine für Endverbraucher nutzbare Niederspannung um. Es wird häufig in den folgenden Szenarien verwendet:

Stromverteilung für Privathaushalte

Ideal für Wohnviertel, Landhäuser und kleine Gemeinden, da es stabilen Strom für Beleuchtung, Haushaltsgeräte und den täglichen Stromverbrauch liefert.

Ländliche Elektrifizierungsprojekte

Aufgrund der einfachen Installation und des geringen Wartungsaufwands wird es häufig beim ländlichen Netzausbau und bei Stromversorgungssystemen in abgelegenen Gebieten eingesetzt.

Landwirtschaftliche Energiesysteme

Geeignet für landwirtschaftliche Betriebe, Bewässerungssysteme, Viehhaltungsanlagen und Gewächshäuser, zum Antrieb von Wasserpumpen, Motoren und landwirtschaftlichen Maschinen.

Kleine kommerzielle Einrichtungen

Weit verbreitet in kleinen Büros, Einzelhandelsgeschäften, Tankstellen, Werkstätten und Lagereinrichtungen für eine stabile kommerzielle Stromversorgung.

Leichte industrielle Anwendungen

Wird in kleinen Fabriken, Verarbeitungswerkstätten und Wartungseinrichtungen mit mäßigem Strombedarf verwendet.

Temporäre Stromversorgungsprojekte

Häufig auf Baustellen und temporären technischen Außenprojekten, die eine flexible und zuverlässige Stromverteilung erfordern.

Lassen Sie uns durchgehen, wie GUANGBIAN tatsächlich eines baut.

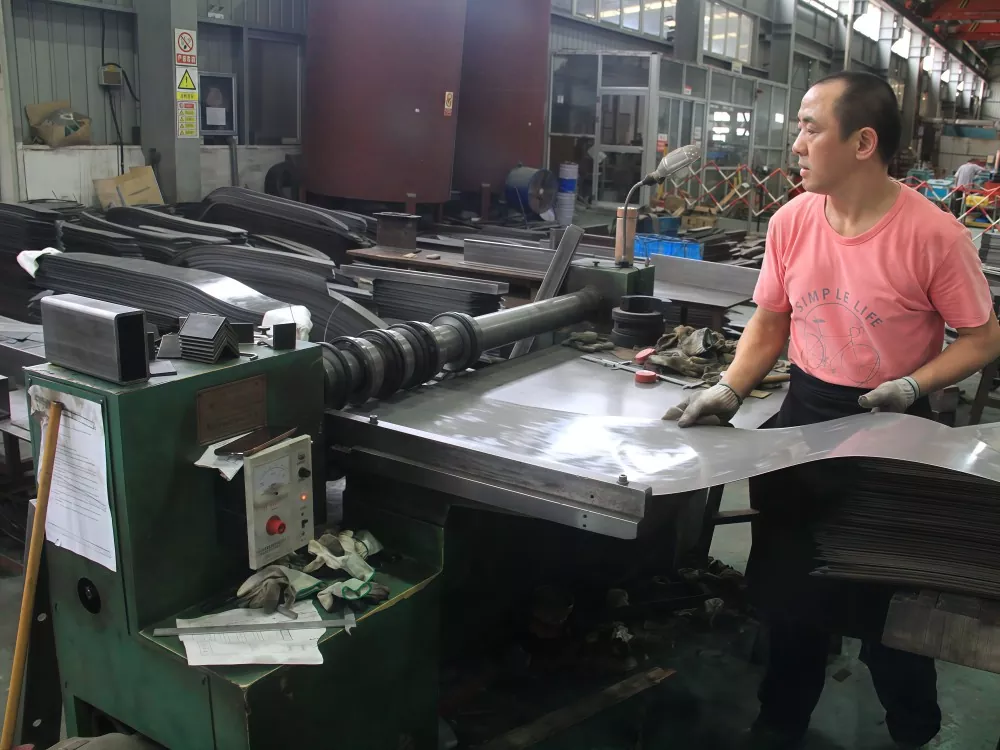

Schritt 1: Kernherstellung

Der Kern besteht aus kornorientiertem Siliziumstahl. Hervorragende magnetische Eigenschaften, aber es ist spröde – man kann es nicht wie normalen Stahl prägen.

Wir schneiden die Platten auf bestimmte Abmessungen zu und stapeln sie dann Schicht für Schicht auf Spezialgeräten. Die Verbindungen jeder Schicht sind gegenüber der darunterliegenden versetzt, wodurch Luftspalte im Magnetpfad auf ein Minimum reduziert werden. Sobald wir die Zieldicke erreicht haben, wird der gesamte Stapel festgeklemmt und vakuumimprägniert, um alles an seinem Platz zu fixieren.

Der Herstellungsprozess des Transformators hängt von diesem Schritt ab. Stapelfaktor, Oberflächenebenheit, Klemmdruck – verfehlen Sie diese Faktoren, und die Leerlaufverluste überschreiten die Spezifikation.

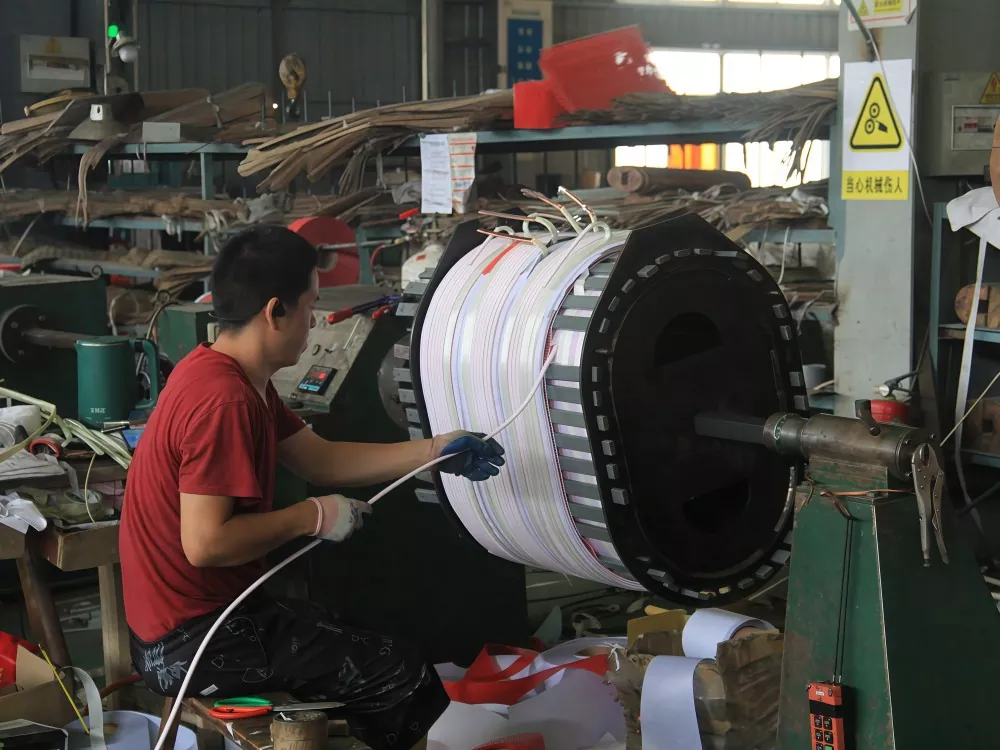

Schritt 2: Aufwickeln

Hier wird es kritisch. Die Wickelerei läuft bei kontrollierter Temperatur und Luftfeuchtigkeit. Bediener sitzen an Wickelmaschinen und führen Windung für Windung Kupferdraht auf den Spulenkörper auf, um ihn gleichmäßig und fest zu halten.

Der 37,5-kVA-Masttransformator von GUANGBIAN verwendet reine Kupferwicklungen – kein Aluminium. Wir fertigen diese in unserem Werk in China, und jedes Detail zählt: Drahtstärke, Anzahl der Windungen, Schichtmuster. Der Wind ist zu locker, der Spule fehlt die mechanische Festigkeit. Wenn der Wind zu stark ist, zerdrücken Sie die Isolierung.

Nach dem Aufwickeln durchläuft die Spule eine Vakuumimprägnierung. Isolierlack dringt in jeden Spalt ein, fixiert die Windungen und verleiht der Wicklung sowohl Spannungsfestigkeit als auch eine bessere Wärmeableitung.

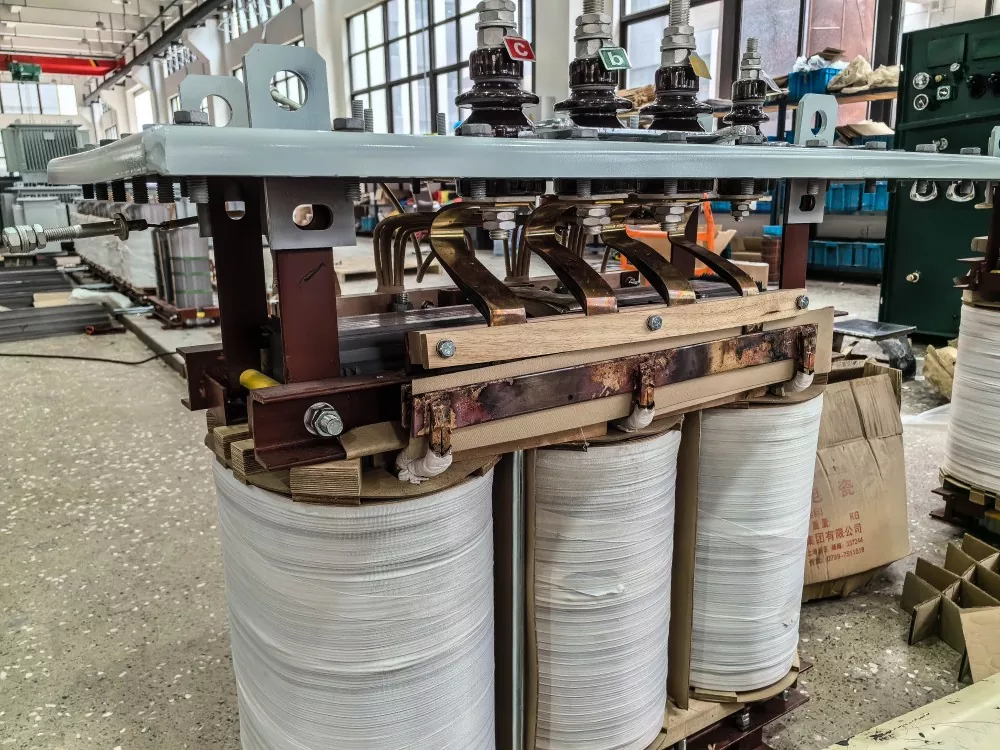

Schritt 3: Kern- und Spulenmontage

Die gewickelten Spulen gleiten auf die Kernschenkel. Isolationsabstandshalter werden eingesetzt, Leitungen werden angeschlossen und der gesamte aktive Teil nimmt Gestalt an. Die Abstände zwischen den Wicklungen müssen dem Standard entsprechen – hier gibt es keine Abkürzungen.

Nach dem Zusammenbau durchläuft das Aktivteil sofort die Transformator-Werksprüfung: Spannungsfestigkeitsprüfung und Gleichstromwiderstandsmessung. Alles, was nicht stimmt, auch wenn es geringfügig ist, bleibt in diesem Stadium hängen.

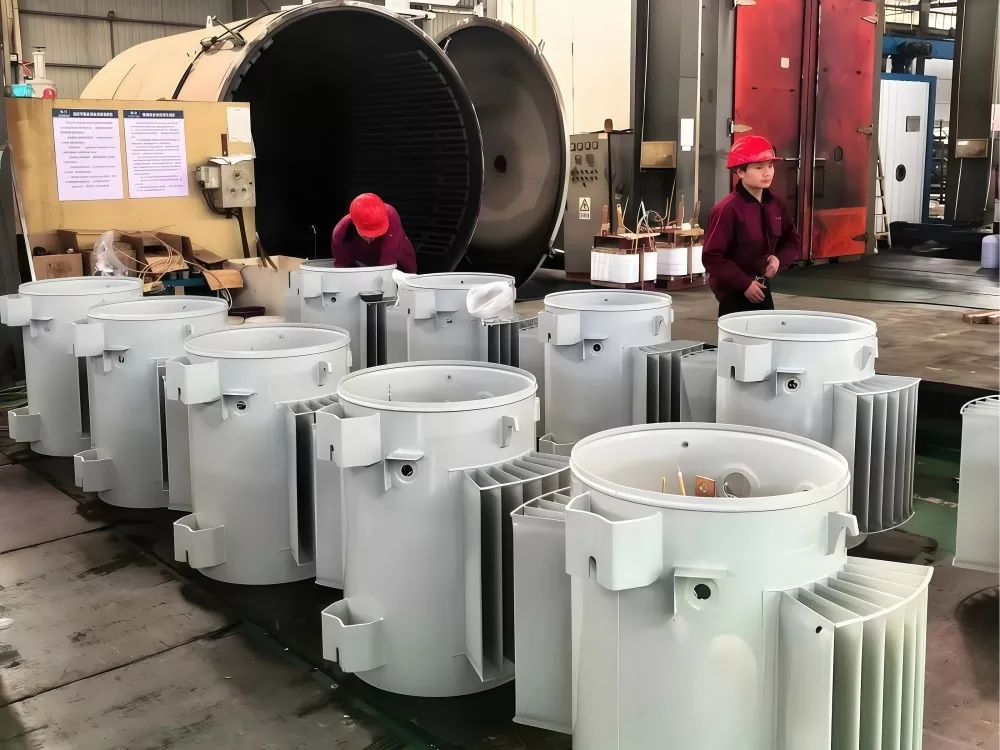

Schritt 4: Tankmontage

Aktiver Teil besteht die Prüfung? Es wird in den Tank abgesenkt. Der Tank ist das Gehäuse des Transformators – gefüllt mit Isolieröl, das eine doppelte Aufgabe erfüllt: dielektrische Barriere und Kühlmittel.

Bei GUANGBIAN verwenden wir hochwertiges mineralisches Isolieröl. Vor dem Einfüllen wird es dehydriert und entgast. Der Tank selbst ist eine Schweißkonstruktion und jede Schweißnaht wird röntgengeprüft. Keine Lecks erlaubt.

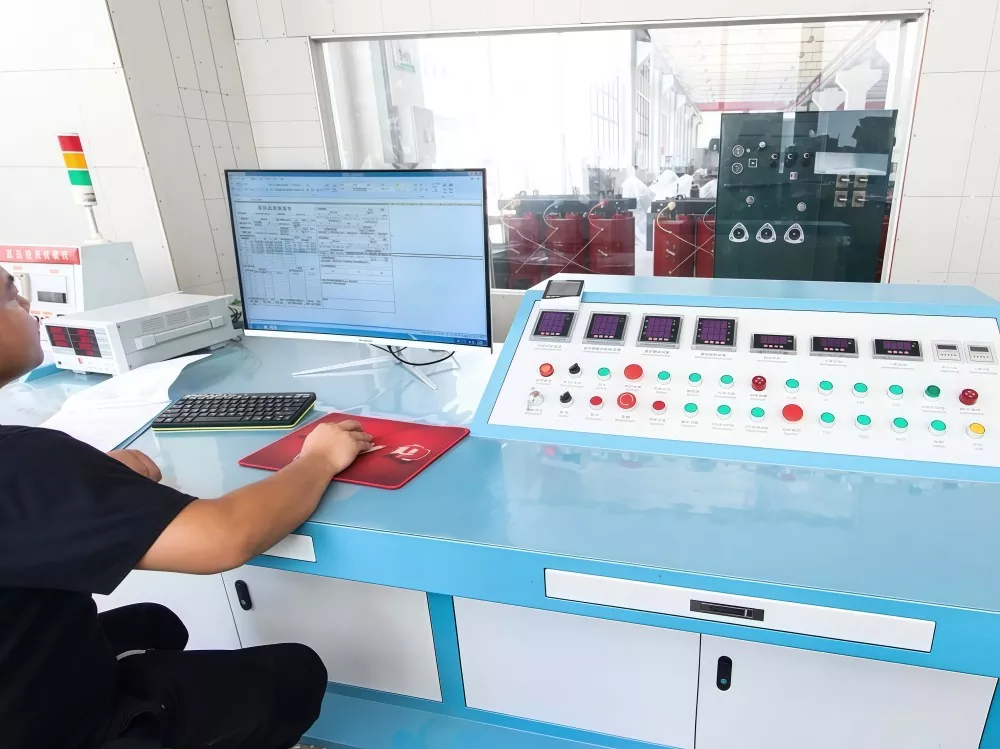

Schritt 5: Abschließender Test

Bevor ein Gerät das Werk verlässt, durchläuft es eine vollständige Testroutine:

Leerlauftest: Wir schalten es ein, ohne dass auf der Sekundärseite etwas angeschlossen ist. Strom- und Verlustwerte geben Aufschluss darüber, ob sich der Kern verhält. Bei einem mastmontierten 37,5-kVA-Transformator muss der Leerlaufverlust ≤ 113 W oder weniger betragen.

Belastungstest: Belasten Sie das Gerät mit voller Nennlast und beobachten Sie die Zahlen. Der Lastverlust bleibt bei ≤413 W und der Temperaturanstieg überschreitet nicht 65 °C.

Spannungsfestigkeitstest: 21 kV bei Netzfrequenz an der Hochspannungswicklung für eine volle Minute. 10 kV auf der NS-Seite. Wenn die Isolierung hält, geht es weiter.

Stoßspannungsprüfung: Eine 60-kV-Spitze trifft auf die Primärseite, 30 kV auf die Sekundärseite. Dadurch erfahren Sie, ob der Kupferwicklungstransformator einem echten Blitzereignis standhalten kann.

Isolieröltest: Durchschlagspannung, Feuchtigkeitsgehalt, Verlustfaktor – jeder muss bestehen.

Jeder Test klar? Dann – und nur dann – erhält es das Fabriklabel.

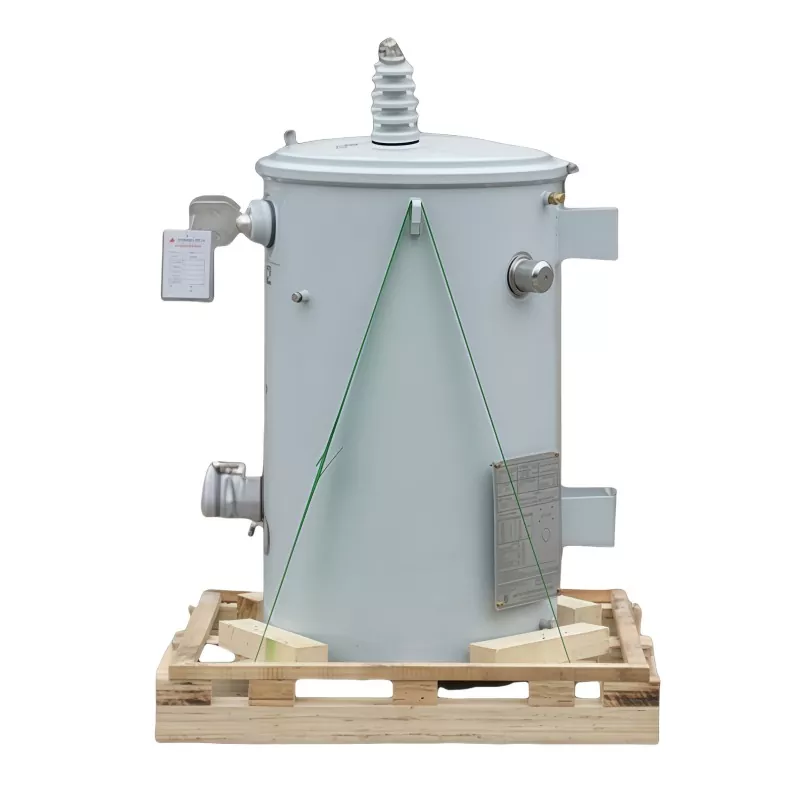

Schritt 6: Verpackung und Versand

Alle Prüfungen bestanden? Der Transformator wird feuchtigkeitsbeständig abgedeckt, auf eine Holzpalette geschnallt und für den Versand vorbereitet. Jedes GUANGBIAN-Gerät trägt eine eindeutige Seriennummer – sichtbar auf dem Typenschild und der Basis. Wenn Sie diese Nummer verfolgen, finden Sie das Produktionsdatum, die Testprotokolle und sogar die darin enthaltene Rohstoffcharge.

Jetzt haben Sie das Bild verstanden. Ein mastmontierter 37,5-kVA-Transformator besteht nicht nur aus zusammengewürfeltem Metall und Draht. Der Herstellungsprozess des Transformators erfordert echtes Handwerk und echte Menschen, die bei jedem Schritt aufmerksam sind. Der Preis ist wichtig, aber Produktionskapazität und Qualitätskontrolle sind wichtiger.

Warum einen Masttransformator verwenden?

Im Vergleich zu Freilandtransformatoren bieten Masttransformatoren mehrere wesentliche Vorteile:

Platzsparende Installation

Wird auf Strommasten installiert, sodass keine Bodenfläche oder spezielle Transformatorräume erforderlich sind.

Niedrigere Infrastrukturkosten

Reduziert die Baukosten, da keine Fundamente, Einfriedungen oder zusätzliche Bauarbeiten erforderlich sind.

Effizient für den ländlichen Vertrieb

Sehr gut geeignet für ländliche und abgelegene Gebiete, in denen häufig Freileitungsnetze verwendet werden.

Einfacher Wartungszugang

In bequemer Höhe für Inspektion, Wartung und Austausch montiert, wodurch Ausfallzeiten reduziert werden.

Erhöhte Sicherheit

Eine erhöhte Installation verringert das Risiko von unbeabsichtigtem Kontakt, Vandalismus und Umweltschäden.

Zuverlässiger Outdoor-Betrieb

Entwickelt mit wetterbeständigen und korrosionsbeständigen Eigenschaften für langfristige Leistung im Freien.

Perfekt für Freileitungsnetze

Wird häufig in Freileitungsverteilungssystemen als kostengünstige und effiziente Energielösung eingesetzt.

Möchten Sie es selbst sehen? GUANGBIAN fertigt in unserem Werk in China und wir freuen uns über Werksbesuche. Kontaktieren Sie uns, um eine Tour zu vereinbaren.
