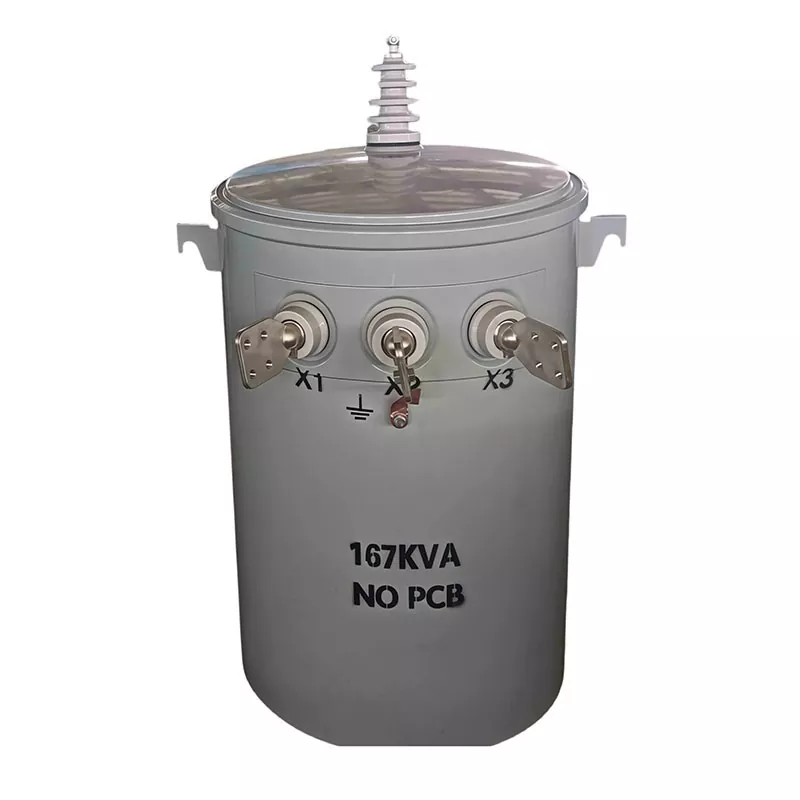

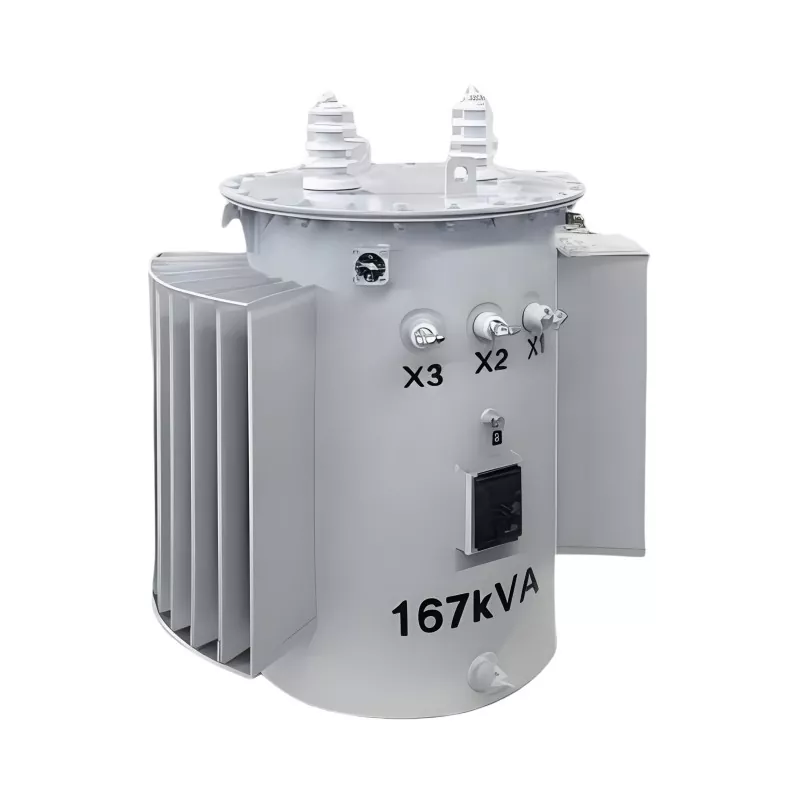

Masttransformator mit 167 kVA

Der 167-kVA-Masttransformator ist ein leistungsstarker Freileitungstransformator, der für die zuverlässige Stromversorgung im Außenbereich und die Spannungsumwandlung in Stromnetzen mittlerer Kapazität entwickelt wurde. Dieses von Guangbian, einem professionellen Transformatorhersteller und -lieferanten in China, hergestellte Gerät gewährleistet eine stabile Energieverteilung, einen verlustarmen Betrieb und eine lange Lebensdauer in anspruchsvollen Versorgungs- und Industrieumgebungen.

Es wird häufig in Stromverteilungssystemen, ländlichen Elektrifizierungsprojekten, Industriegebieten und kommerzieller Infrastruktur eingesetzt, wo eine stabile und effiziente Stromübertragung erforderlich ist.
Technische Spezifikationen

Funktionsprinzip

Der 167-kVA-Masttransformator arbeitet nach dem Prinzip der elektromagnetischen Induktion. Wenn Wechselstrom durch die Primärwicklung fließt, erzeugt dieser im Eisenkern ein Magnetfeld, das je nach Systemanforderungen eine niedrigere oder höhere Spannung in der Sekundärwicklung induziert.

Dies ermöglicht eine sichere und effiziente Spannungsumwandlung für die Stromübertragung über große Entfernungen und die lokale Verteilung und sorgt so für eine stabile Stromversorgung der Endverbraucher.

Hauptvorteile

1. Hohe Energieeffizienz

Das optimierte Kerndesign reduziert Leerlauf- und Lastverluste erheblich und verbessert so die Gesamtenergieeffizienz.

2. Starke Haltbarkeit im Freien

Konzipiert für die Mastmontage mit ausgezeichneter Beständigkeit gegen Witterungseinflüsse, Feuchtigkeit und Korrosion.

3. Stabile Stromverteilung

Gewährleistet eine konstante Spannungsausgabe und zuverlässige Leistung unter schwankenden Lastbedingungen.

4. Niedrige Wartungskosten

Die versiegelte Öltankstruktur reduziert die Wartungshäufigkeit und die Betriebskosten.

5. Hohe Sicherheitsleistung

Ausgestattet mit einem fortschrittlichen Isolations- und Schutzdesign, um Kurzschluss- und Überlastrisiken vorzubeugen.

6. Lange Lebensdauer

Hochwertiger Siliziumstahlkern und hochwertige Wickelmaterialien sorgen für eine längere Lebensdauer.

Wie wählt man die richtige Kapazität aus?

Viele Leute denken: „Wir haben 80 Häuser, also sollte eine 80-kVA-Einheit ausreichen.“ Diese Mathematik funktioniert nicht.

Der richtige Ansatz: Beginnen Sie mit dem Spitzenbedarf jedes Haushalts. Im Sommer läuft die Klimaanlage, im Winter wird die Heizung hochgedreht – im schlimmsten Fall könnte ein Haus 5–8 kW verbrauchen. Achtzig Häuser? Auf dem Papier sind das 400–640 kW.

Aber hier ist der Haken: Sie können die Größe eines Einphasentransformators nicht allein auf der Grundlage des Spitzenbedarfs bestimmen. Die Wahrscheinlichkeit, dass jedes Haus gleichzeitig die maximale Last erreicht, liegt bei nahezu Null. Deshalb verwenden wir einen „Nachfragefaktor“ – typischerweise 0,4–0,5 für Wohngebiete.

Führen Sie die Berechnung der Transformatorkapazität durch: 80 Haushalte × 0,4 bis 0,5 Bedarfsfaktor = 160–320 kW tatsächlicher Bedarf. Eine 167-kVA-Einheit passt hier gut, mit etwas eingebauter Kopffreiheit.

Planen Sie später eine Erweiterung? Erwägen Sie, im Voraus eine größere Einheit zu wählen – der spätere Austausch einer Einheit kostet mehr als eine einmalige Vergrößerung.

Passen Sie die Nennspannung an

Ihre Primärspannung muss mit der Spannung des örtlichen Netzes übereinstimmen. In weiten Teilen Nordamerikas bedeutet dies 12.470 Grd Y / 7.200 V – 12.470 V zwischen den Phasen, 7.200 V zum Neutralleiter.

Der 12470-V-Transformator, den wir im chinesischen Werk von GUANGBIAN herstellen, wird mit fünf Stufenpositionen geliefert: +2,5 %, 0 %, -2,5 %, -5 %, -7,5 %. Netz verhält sich? Verschieben Sie den Abgriff, um die Ausgangsspannung dort zu halten, wo sie sein sollte. Überprüfen Sie jedoch noch einmal die Spannung Ihres örtlichen Netzes, bevor Sie eine Bestellung aufgeben.

Die Sekundärseite ist unkompliziert – 120/240 V aus diesem Gerät. Das 240-V-Bein bewältigt größere Entnahmen; 120 V versorgen Ihre Lichter und Steckdosen.

Berücksichtigen Sie die Installationsumgebung

Wo Sie den Transformator platzieren, ändert sich, was Sie brauchen:

Höhe: Oberhalb von 1.000 Metern wird die Luft dünner und die Kühlung wird schlechter. Sie müssen die Leistung des Geräts reduzieren oder sich für ein spezielles Design für große Höhen entscheiden.

Temperaturbereich: Extreme Hitze oder Kälte? Überprüfen Sie den Temperaturanstiegsspielraum. Dieser 167-kVA-Einphasentransformator verfügt über eine ONAN-Kühlung und funktioniert einwandfrei bei -30 °C bis 45 °C.

Korrosionsrisiko: Küstengebiete, salzhaltige Böden, chemische Zonen – hohe Salzgehalte oder korrosive Gase in der Luft erfordern einen besseren Schutz. Emailbeschichtete Porzellanbuchsen halten in diesen Umgebungen besser stand.

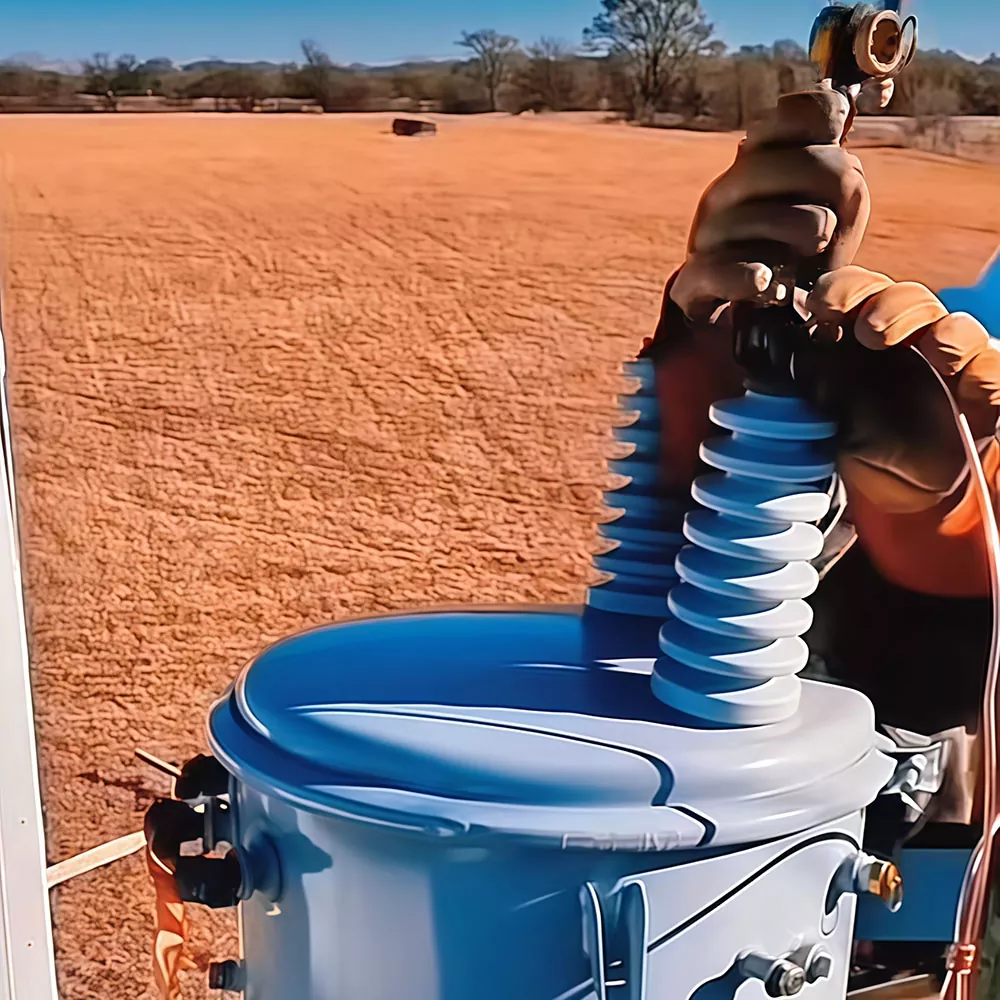

Montage: 167 kVA ist eine kräftige Einheit. Normalerweise wird es auf einer Plattform mit zwei Halterungen (591 mm Mitte-zu-Mitte) montiert und nicht direkt an einer Stange aufgehängt. Stellen Sie sicher, dass Ihre Website damit umgehen kann.

Über Zertifizierungsstandards

Viele Ausschreibungen erfordern eine IEEE C57.12- oder ANSI C57.12.20-Zertifizierung. Hierbei handelt es sich nicht um optionale Extras, sondern um ein Ausschlusskriterium für das Bieten.

Vollständige Offenlegung: GUANGBIAN hat unsere Masttransformatoren noch nicht nach diesen Standards zertifiziert. Aber Folgendes können wir tun: Wenn für Ihr Angebot eine Zertifizierung erforderlich ist, arbeiten wir mit Ihnen zusammen, um dies zu erreichen. Größere Bestellungen? Wir übernehmen die Testgebühren. Kleinere Mengen? Der Kunde trägt die Testkosten. Details zum Zeitplan und zum Prozess, kontaktieren Sie uns einfach und fragen Sie nach.

Wir kennzeichnen unsere Spezifikationen ehrlich. Leerlaufverlust 375 W, Lastverlust 1365 W, Impedanz ≤2,5 %. Was auf dem Datenblatt steht, ist das, was Sie bekommen. Das ist unser grundlegendes Engagement.

Die richtige Auswahl erfordert einige Überlegungen, ist aber kein Hexenwerk. Legen Sie Kapazität, Spannung, Umgebung und Zertifizierung fest – die großen Vier – und Sie sind in guter Verfassung. Fragen unterwegs? Kontaktieren Sie GUANGBIAN. Wir produzieren in unserem Werk in China und bieten kostenlosen technischen Support.

FAQ

F1: Wofür wird ein 167-kVA-Masttransformator verwendet?

Es wird zur Stromverteilung mittlerer Leistung in elektrischen Freileitungsnetzen eingesetzt.

F2: Ist es für ländliche Elektrifizierungsprojekte geeignet?

Ja, es wird häufig in ländlichen und abgelegenen Netzausbausystemen eingesetzt.

F3: Kann die Spannung angepasst werden?

Ja, Guangbian bietet eine vollständige Anpassung sowohl der Primär- als auch der Sekundärspannung.

F4: Wie hoch ist die Lebensdauer dieses Transformators?

Typischerweise 20–30 Jahre, abhängig von Betriebsbedingungen und Wartung.

F5: Unterstützen Sie OEM- oder Großhandelsbestellungen?

Ja, Guangbian ist ein Fabriklieferant, der OEM-, ODM- und Großhandelslieferungen unterstützt.
