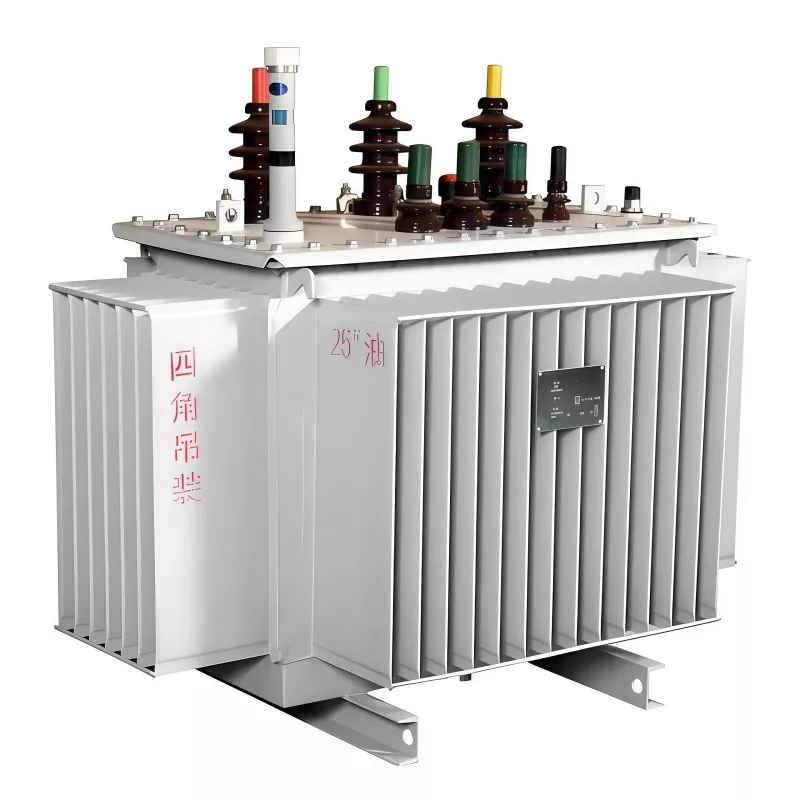

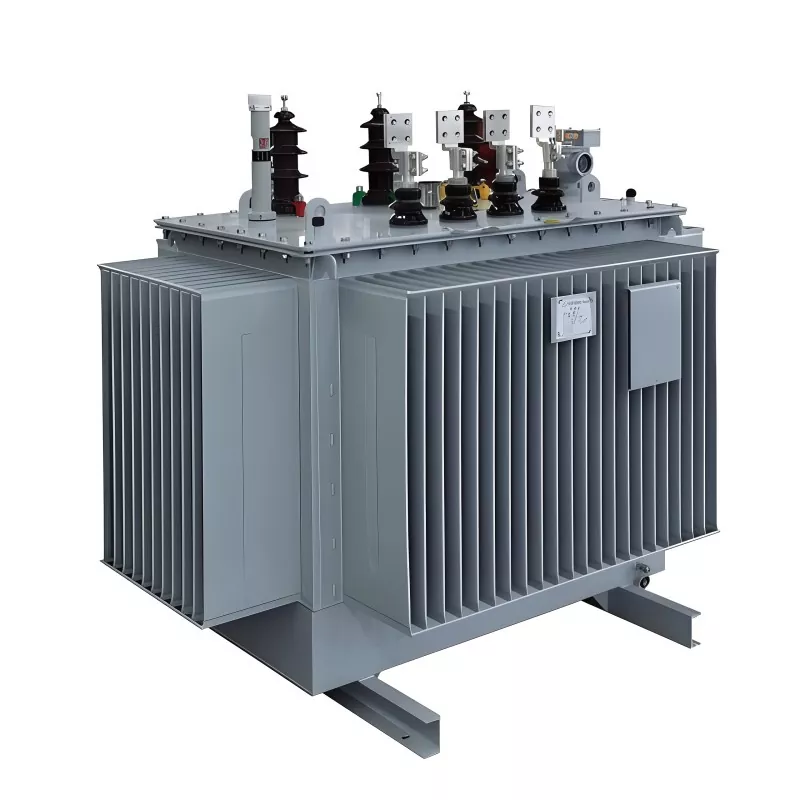

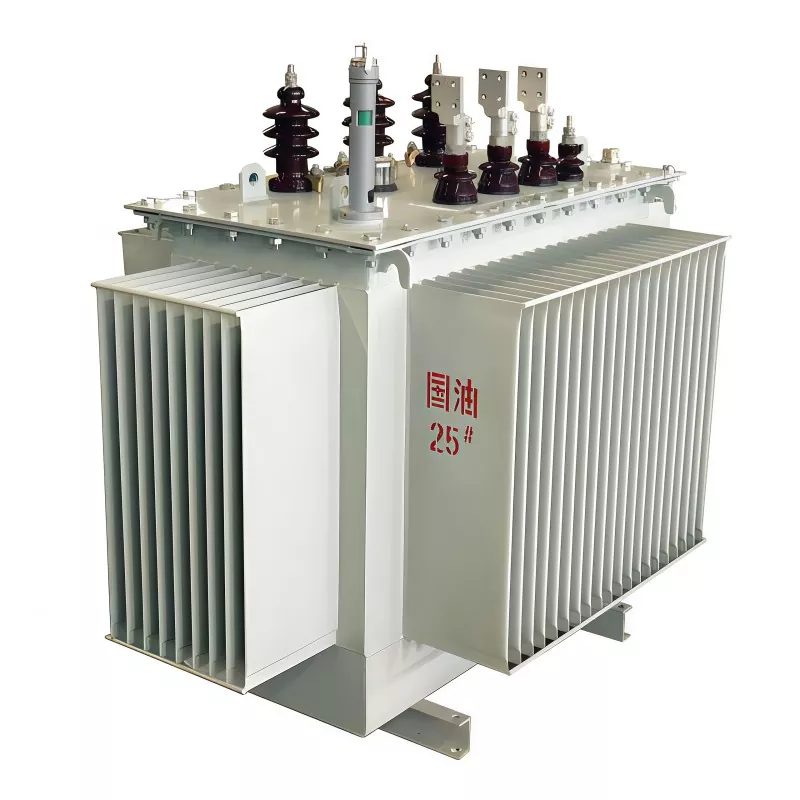

630KVA 6KV Öltransformator

GUANGBIAN, ein chinesischer Leistungstransformatorlieferant, hat in Turkmenistan diesen 630-KVA-6-KV-Öltransformator auf Basis der Öltransformatoren der TM-Serie mit Verbesserungen für einen vollständigen Ersatz entwickelt. Es sorgte einst für eine effiziente und energiesparende Stromversorgung von Erdgasförderanlagen in Turkmenistan.

Was ist ein 630-kVA-6-kV-Öltransformator?

Ein 630-KVA-6-KV-Öltransformator ist ein Mittelspannungs-Verteilungstransformator, der isolierendes Mineralöl zur Kühlung und Isolierung verwendet.

Es wandelt eine Primärspannung von 6 kV in einen Niederspannungsausgang wie 400 V, 415 V, 433 V oder kundenspezifische Spannungen für den industriellen und kommerziellen Stromverbrauch um.

Das Isolieröl verbessert nicht nur die Wärmeableitungseffizienz, sondern erhöht auch die Isolationsfestigkeit und trägt so dazu bei, dass der Transformator auch bei langfristigem Hochlastbetrieb eine stabile Leistung aufrechterhält.

Kernstruktur des Transformators

Transformatorkern

Der Transformatorkern wird aus hochwertigen CRGO-Siliziumstahlblechen mit Stufenüberlappungskonstruktion hergestellt, um magnetische Streuflüsse zu minimieren und Energieverluste zu reduzieren.

Transformatorwicklungen

Die Wicklungen bestehen aus sauerstofffreien Kupferleitern mit mehrschichtiger Isolationsbehandlung, um die elektrische Leitfähigkeit zu verbessern und Kurzschlussstößen standzuhalten.

Öltank

Der gewellte Öltank verbessert die Wärmeableitungsleistung und gleicht gleichzeitig die durch Temperaturänderungen verursachte Ölausdehnung und -kontraktion aus.

Isolieröl

Premium-Transformatoröl bietet sowohl Isolier- als auch Kühlfunktionen und trägt so zur Aufrechterhaltung eines sicheren und stabilen Betriebs bei.

Technisches Dokument

Betriebsumgebung

Temperaturbedingungen:

Langfristige Betriebsumgebungstemperatur: -25℃ ~ +40℃.

Maximale Betriebsumgebungstemperatur: Nicht mehr als +50℃.

Lager- und Transporttemperatur:

 -40℃ ~ +60℃.

Luftfeuchtigkeitsbedingungen:

Relative Luftfeuchtigkeit: ≤95 % bei 25 °C

Höhenanforderungen:

Bewerteter Höhenanpassungsbereich: ≤1000 Meter

Herstellungsprozess

Der 630-KVA-6-KV-Öltransformator durchläuft strenge Qualitätskontrollverfahren:

● Schneiden von Siliziumstahlkernen

● Herstellung von Spulenwicklungen

● Vakuumtrocknungsbehandlung

● Kernmontage

● Vakuum-Ölfüllung

● Elektrische Prüfung

● Werksinspektion

● Verpackung und Versand

Jeder Transformator wird vor der Auslieferung getestet, um einen zuverlässigen Betrieb und die Einhaltung internationaler Standards zu gewährleisten.

Unsere Fabrik

Blechwerkstatt

Folienwickelwerkstatt

Wickelwerkstatt

Wickelofenwerkstatt

Montagewerkstatt für Transformatoren

Werkstatt für die Inbetriebnahme von Transformatoren

Wartungstipps

Um die Lebensdauer des Transformators zu verlängern, wird eine regelmäßige Wartung empfohlen:

Überprüfen Sie regelmäßig den Ölstand

Betriebstemperatur überwachen

Prüfen Sie den Isolationswiderstand regelmäßig

Überprüfen Sie die Buchsen und Anschlüsse

Ersetzen Sie bei Bedarf alterndes Transformatoröl

Reinigen Sie Staub und äußere Verunreinigungen

Eine ordnungsgemäße Wartung kann die Zuverlässigkeit des Transformators erheblich verbessern und Ausfallzeiten reduzieren.

Warum sollten Sie sich für einen Öltransformator entscheiden?

FAQ

1. Was ist die Hauptanwendung eines 630-kVA-6-kV-Öltransformators?

Dieser Transformator wird häufig in 6-kV-Mittelspannungsverteilungssystemen verwendet, um die Spannung für Industrieanlagen, Gewerbegebäude, Bergbaubetriebe, Umspannwerke und Infrastrukturprojekte auf 400 V/415 V/433 V herunterzuspannen.

2. Welche Lastkapazität kann ein 630-kVA-Transformator unterstützen?

Ein 630-kVA-Transformator unterstützt typischerweise eine Last von etwa 500 kW (basierend auf einem Leistungsfaktor von 0,8). Es eignet sich für mittelgroße Fabriken, Produktionswerkstätten und regionale Stromverteilungssysteme.

3. Kann der Transformator dauerhaft unter Volllast betrieben werden?

Es kann unter Volllast betrieben werden, eine kontinuierliche 100-Prozent-Belastung wird jedoch nicht empfohlen. Der optimale Betriebsbereich liegt bei 70–85 % Last, um eine längere Lebensdauer und geringere thermische Belastung zu gewährleisten.

4.Kann der Transformator Überlastbedingungen bewältigen?

Es verträgt kurzzeitige Überlastungen, ein langfristiger Überlastbetrieb wird jedoch nicht empfohlen, da dies die Lebensdauer der Isolierung verkürzen und den Temperaturanstieg erhöhen kann.

5.Ist es für Projekte im Bereich erneuerbare Energien geeignet?

Ja. Es wird häufig verwendet in:

● Solarkraftwerke

● Windenergieanlagen

● Energiespeichersysteme (BESS)

● Netzintegrationsanwendungen

6. Warum werden Öltransformatoren häufig in Industrieanlagen eingesetzt?

Denn sie bieten:

● Bessere Wärmeableitung

● Höhere Überlastfähigkeit

● Niedrigere Anschaffungskosten

● Längere Lebensdauer

 Damit sind sie ideal für kontinuierliche industrielle Stromverteilungssysteme.
