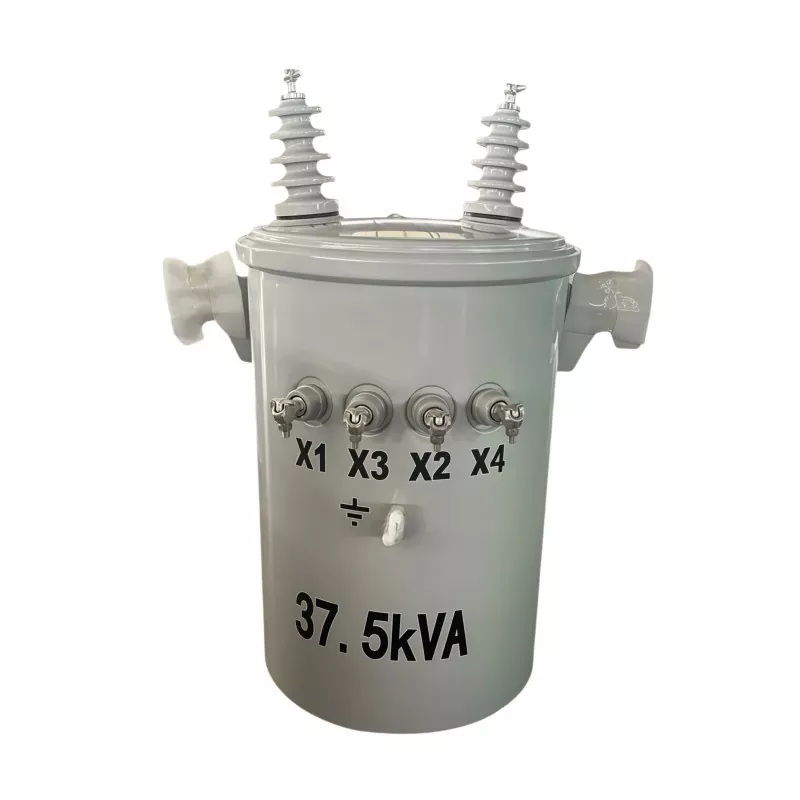

Wie kann ein 37,5-kVA-Masttransformator die zuverlässige Stromverteilung verbessern?

Guangbianliefert dieMasttransformator mit 37,5 kVAfür Freileitungsverteilungssysteme für Wohn-, Landwirtschafts-, Gewerbe- und Leichtindustrielasten. Dieser für den praktischen Einsatz im Freien konzipierte Transformator kombiniert eine kompakte Mastmontage, Kupferwicklungen, Ölisolierung, kontrollierte Fertigung und Werkstests, um eine stabile Mittelspannungs- bis Niederspannungsstromverteilung zu unterstützen.

Ein 37,5-kVA-Mastentransformator ist ein Verteilungstransformator, der dazu dient, Mittelspannungsstrom von Freileitungen auf eine niedrigere Spannung zu reduzieren, die für Endverbraucher geeignet ist. Aufgrund seiner Nennleistung von 37,5 kVA eignet er sich für relativ mittlere elektrische Lasten, bei denen eine kompakte, erhöhte Transformatorinstallation bevorzugt wird. In diesem Artikel wird erklärt, wie der Transformator funktioniert, wo er eingesetzt wird, welche technischen Faktoren die Leistung beeinflussen, wie er hergestellt und getestet wird und warum eine Mastmontage für moderne Freileitungsnetze sinnvoll sein kann.

Inhaltsverzeichnis

Was ist ein 37,5-kVA-Masttransformator?

Wie funktioniert ein 37,5-kVA-Masttransformator?

Wo wird ein 37,5-kVA-Masttransformator verwendet?

Was sind die Hauptmerkmale?

Wie wird der Transformator hergestellt?

Welche Tests sollten Käufer berücksichtigen?

Warum sollten Sie sich für einen mastmontierten Verteilungstransformator entscheiden?

Wie sollten Käufer den richtigen Transformator auswählen?

Häufig gestellte Fragen

Abschluss

Was ist ein 37,5-kVA-Masttransformator?

Ein 37,5-kVA-Masttransformator ist ein Stromverteilungsgerät, das auf einem Strommast oder einer vergleichbaren Deckentragkonstruktion installiert wird. Seine Hauptfunktion besteht darin, Mittelspannungsstrom von einer Freileitung auf eine niedrigere Spannung umzuwandeln, die von privaten, landwirtschaftlichen, gewerblichen und leichtindustriellen Verbrauchern genutzt werden kann.

Die Nennleistung von 37,5 kVA stellt die Scheinleistungskapazität des Transformators dar. In der praktischen Verteilungsplanung kann diese Kapazität für Netze mit mäßigem Bedarf geeignet sein, in denen ein größerer Transformator unnötige Kapazität einbringen würde, während eine kleinere Einheit überlastet werden könnte.

Die mastmontierte Konfiguration bietet auch eine praktische Alternative zu bodenmontierten Geräten. Da der Transformator erhöht ist, bleibt wertvoller Bodenraum für Straßen, Gebäude, landwirtschaftliche Betriebe oder andere Infrastrukturen verfügbar.

Für Käufer, die nach verschiedenen Transformatorkonfigurationen suchen, bieten die Leistungstransformatorlösungen von Guangbian zusätzliche Informationen zu Optionen für Öltransformatoren, Trockentransformatoren und Masttransformatoren.

Wie funktioniert ein 37,5-kVA-Masttransformator?

Das Funktionsprinzip basiert auf elektromagnetischer Induktion. Obwohl das Gerät kompakt ist, hängt sein Betrieb von der koordinierten Leistung zwischen Magnetkern, Primärwicklung, Sekundärwicklung, Isolationssystem und Kühlmedium ab.

1. Mittelspannungseingang

Elektrische Energie kommt von einem Freileitungsnetz und gelangt in die Primärwicklung des Transformators. Die genaue Konfiguration der Eingangs- und Ausgangsspannung hängt von den Projektanforderungen und den geltenden Versorgungsstandards ab.

2. Magnetfelderzeugung

Wechselstrom, der durch die Primärwicklung fließt, erzeugt ein sich änderndes Magnetfeld im Transformatorkern. Kornorientierter Elektrostahl wird üblicherweise in Kernen von Verteilungstransformatoren verwendet, da seine magnetischen Eigenschaften dabei helfen, Kernverluste zu kontrollieren.

3. Spannungstransformation

Das sich ändernde Magnetfeld induziert Spannung in der Sekundärwicklung. Das Windungsverhältnis zwischen Primär- und Sekundärwicklung bestimmt das Spannungswandlungsverhältnis und ermöglicht so die Reduzierung der Mittelspannungsversorgung auf eine nutzbare niedrigere Spannung.

4. Niederspannungs-Stromversorgung

Der umgewandelte Strom wird dann über das Niederspannungsverteilungsnetz an angeschlossene Verbraucher geliefert. Die richtige Dimensionierung des Transformators trägt dazu bei, akzeptable Betriebsbedingungen aufrechtzuerhalten und gleichzeitig unnötige Kapazitäts- und Energieverluste zu vermeiden.

Wo wird ein 37,5-kVA-Masttransformator verwendet?

Die Kapazität von 37,5 kVA ist besonders relevant für Verteilungssysteme mit geringem bis mittlerem Strombedarf. Typische Anwendungen sind:

• Wohnverteilung:Versorgung von Häusern, ländlichen Wohnsiedlungen und kleinen Gemeinden.
• Ländliche Elektrifizierung:Unterstützung des Netzwerkausbaus in Bereichen, in denen die Overhead-Verteilung weit verbreitet ist.
• Landwirtschaftliche Einrichtungen:Bereitstellung von Strom für Bewässerungspumpen, landwirtschaftliche Gebäude, Viehhaltungsanlagen und Gewächshausausrüstung.
• Kleine Gewerbebauten:Unterstützung von Geschäften, Büros, Werkstätten, Lagereinrichtungen und ähnlichen Räumlichkeiten.
• Leichte Industrielasten:Belieferung kleinerer Verarbeitungsbetriebe und Wartungswerkstätten mit mäßiger Nachfrage.
• Temporäre Projekte:Bereitstellung von Stromverteilungen im Freien für ausgewählte Bau- oder Ingenieuranwendungen.

Bevor Ingenieure einen Transformator spezifizieren, sollten sie den tatsächlichen und erwarteten Lastbedarf berechnen, anstatt die Ausrüstung ausschließlich nach der Nennkapazität auszuwählen.

Was sind die Hauptmerkmale eines 37,5-kVA-Masttransformators?

Mehrere Konstruktions- und Leistungsmerkmale beeinflussen die Eignung eines Masttransformators für ein Verteilungsprojekt im Freien.

Für Beschaffungsteams sollten diese Merkmale zusammen mit dem erforderlichen Spannungsverhältnis, der Frequenz, der Phasenkonfiguration, dem Isolationsgrad, den Umgebungsbedingungen, den geltenden Standards und den Spezifikationen des Versorgungsunternehmens bewertet werden.

Wie wird der Transformator hergestellt?

Die Fertigungsqualität steht in direktem Zusammenhang mit der Zuverlässigkeit des Transformators. Bei einem mastmontierten 37,5-KVA-Gerät umfasst der Produktionsprozess mehrere kontrollierte Phasen und nicht nur den Zusammenbau von Tank, Kern und Wicklungen.

Kernherstellung

Der Kern besteht aus Elektrostahlblechen, die auf kontrollierte Abmessungen zugeschnitten und zu einem Magnetkreis zusammengefügt werden. Durch die richtige Stapelung, Verbindungsanordnung, Oberflächenbeschaffenheit und Klemmdruck können magnetische Verluste und mechanische Stabilität kontrolliert werden.

Präzisionswicklung

Die Wicklungsstufe bestimmt wichtige elektrische und mechanische Eigenschaften. In den Produktinformationen von Guangbian sind Wicklungen aus reinem Kupfer für seine 37,5-kVA-Einheit angegeben. Die Leitergröße, die Windungszahl, die Wicklungsspannung, die Lagenanordnung und das Isolationssystem müssen sorgfältig kontrolliert werden.

Nach dem Wickeln kann die Vakuumimprägnierung dazu beitragen, dass Isoliermaterial in die Zwischenräume der Spule eindringt und die mechanische Fixierung, die dielektrische Leistung und die Wärmeübertragung verbessert.

Kern- und Spulenmontage

Die fertigen Spulen werden mit dem Transformatorkern, den Isolationskomponenten und den elektrischen Anschlüssen zusammengebaut. Angemessene Abstände zwischen stromführenden Komponenten sind für die Isolationsleistung und den sicheren Betrieb von entscheidender Bedeutung.

Tankmontage

Der Aktivteil ist im Transformatorkessel eingebaut und in Isolieröl getaucht. Das Öl dient sowohl als elektrisches Isoliermedium als auch als Kühlmedium. Guangbians veröffentlichte Herstellungsinformationen besagen, dass mineralisches Isolieröl vor dem Befüllen dehydriert und entgast wird, während Tankschweißnähte auf Unversehrtheit überprüft werden.

Welche Tests sollten Käufer berücksichtigen?

Die Prüfung im Werk ist ein wichtiger Teil der Transformatorbeschaffung, da die elektrische Leistung nicht allein anhand des Aussehens zuverlässig beurteilt werden kann. Den veröffentlichten Produktinformationen von Guangbian zufolge wird die 37,5-KVA-Einheit vor der Auslieferung mehreren Tests unterzogen.

• Leerlaufprüfung:Überprüft kernbezogene Ströme und Verluste im Leerlauf.
• Belastungstest:Bewertet Lastverluste und Temperaturanstiegsleistung unter Nennbetriebsbedingungen.
• Spannungsfestigkeitsprüfung:Überprüft die Isolationsfähigkeit gegenüber spezifizierten Netzfrequenz-Prüfspannungen.
• Stoßspannungsprüfung:Hilft bei der Beurteilung der Fähigkeit des Isolationssystems, transienten Überspannungsbedingungen standzuhalten.
• Isolierölprüfung:Bewertet Eigenschaften wie Durchschlagspannung und feuchtigkeitsbezogene Eigenschaften.
• DC-Widerstandsmessung:Hilft bei der Identifizierung von Anomalien beim Wicklungswiderstand und bei elektrischen Verbindungen.

Für die Projektbeschaffung sollten Käufer den entsprechenden Prüfbericht anfordern und bestätigen, dass die Prüfanforderungen den Standards des Ziellandes und den technischen Spezifikationen des örtlichen Energieversorgers entsprechen.

Warum sollten Sie sich für einen mastmontierten Verteilungstransformator entscheiden?

Masttransformatoren sind besonders praktisch, wenn das Verteilungsnetz bereits auf Freileitungen angewiesen ist. Ihre erhöhte Konfiguration kann mehrere technische und infrastrukturelle Vorteile bieten.

• Effiziente Raumnutzung:Der Transformator benötigt keine große ebenerdige Aufstellfläche.
• Kompatibilität mit Freileitungsnetzen:Die Konfiguration lässt sich auf natürliche Weise mit Freileitungsverteilungsleitungen verbinden.
• Reduzierte zivilrechtliche Anforderungen:Im Vergleich zu einigen Bodeninstallationen sind möglicherweise weniger spezielle Bodenstrukturen erforderlich.
• Praktischer ländlicher Einsatz:Die Konfiguration eignet sich für die Erweiterung von Vertriebsnetzen über verteilte Gemeinden hinweg.
• Outdoor-Eignung:Die wetterbeständige Konstruktion unterstützt exponierte Betriebsbedingungen.
• Zugängliche Wartung:Das Versorgungspersonal kann die Geräte mithilfe geeigneter Sicherheitsverfahren inspizieren und warten.

Bei der Installation müssen jedoch stets die örtlichen Elektrovorschriften, Polbelastungsanforderungen, Abstände, Erdungsregeln, Schutzanforderungen und Versorgungsverfahren eingehalten werden. Die Auswahl des Transformators sollte daher in das gesamte Verteilungsdesign integriert werden und nicht als isolierte Kaufentscheidung behandelt werden.

Wie sollten Käufer den richtigen Transformator auswählen?

Die Auswahl eines 37,5-kVA-Transformators erfordert mehr als die Bestätigung der KVA-Zahl. Beschaffungsingenieure sollten die vollständigen Elektro- und Umweltanforderungen prüfen, bevor sie eine Bestellung aufgeben.

1. Bestätigen Sie die Ladung:Berechnen Sie die aktuelle Nachfrage und ein angemessenes zukünftiges Wachstum.
2. Bestätigen Sie die Spannungsanforderungen:Geben Sie die Primär- und Sekundärspannung entsprechend dem Verteilungssystem an.
3. Phasenkonfiguration prüfen:Bestimmen Sie, ob für das Projekt einphasige oder dreiphasige Ausrüstung erforderlich ist.
4. Überprüfungshäufigkeit:Bestätigen Sie die Kompatibilität mit der örtlichen Stromnetzfrequenz.
5. Bewerten Sie die Installationsbedingungen:Berücksichtigen Sie Umgebungstemperatur, Höhe, Luftfeuchtigkeit, Verschmutzung, Wind und Exposition.
6. Schutzbedarf prüfen:Koordinieren Sie Sicherungen, Überspannungsschutz, Erdung und andere Schutzausrüstung.
7. Technische Dokumentation anfordern:Überprüfen Sie Zeichnungen, Typenschildinformationen, Testberichte und geltende Normen.
8. Bewerten Sie die Leistungsfähigkeit des Lieferanten:Berücksichtigen Sie Fertigungserfahrung, Prüfverfahren, Rückverfolgbarkeit, Lieferfähigkeit und Kundendienst.

Ein zuverlässiger Transformatorlieferant sollte in der Lage sein, diese Parameter vor der Produktion zu besprechen, damit die endgültige Konfiguration dem tatsächlichen Projekt entspricht, anstatt sich auf eine generische Spezifikation zu verlassen.

Häufig gestellte Fragen

Was bedeuten 37,5 kVA bei einem Transformator?

37,5 kVA ist die Nennscheinleistung des Transformators. Sie gibt die elektrische Belastbarkeit unter den angegebenen Betriebsbedingungen an und sollte zusammen mit Spannung, Leistungsfaktor, Umgebungsbedingungen und geltenden Designanforderungen berücksichtigt werden.

Wo kann ein 37,5-kVA-Masttransformator installiert werden?

Es kann in geeigneten Freileitungssystemen eingesetzt werden, die Wohngemeinschaften, ländliche Gebiete, Bauernhöfe, kleine Gewerbeanlagen, Leichtindustriestandorte und ausgewählte temporäre Energieprojekte versorgen.

Warum sind Kupferwicklungen wichtig?

Kupfer bietet eine hohe elektrische Leitfähigkeit und gute mechanische Eigenschaften für Transformatorwicklungen. Die richtige Dimensionierung des Leiters und eine kontrollierte Wicklungsspannung sind ebenfalls von entscheidender Bedeutung, daher sollte das Wicklungsmaterial nicht unabhängig vom gesamten Wicklungsdesign bewertet werden.

Ist ein Masttransformator für jedes Projekt geeignet?

Nein. Die Eignung hängt von den Lastanforderungen, Spannungsebenen, Netzwerkkonfiguration, Installationsumgebung, Versorgungsstandards, Mastbelastbarkeit, Sicherheitsabständen und örtlichen Elektrovorschriften ab. Ein qualifizierter Elektrotechniker sollte die endgültige Spezifikation bestätigen.

Was sollte ich von einem Transformatorhersteller verlangen?

Käufer sollten erwägen, technische Zeichnungen, Typenschilddaten, Routinetestdokumentation, geltende Normen, Installationsinformationen, Garantiebedingungen, Verpackungsdetails und Lieferspezifikationen anzufordern. Für die Projektbeschaffung können auch Rückverfolgbarkeit und dokumentierte Werksprüfungen wertvoll sein.

Abschluss

Ein mastmontierter 37,5-KVA-Transformator bietet eine praktische Möglichkeit, Mittelspannungsstrom für Verteilungsanwendungen mit mittlerer Last herunterzuwandeln und gleichzeitig die Freileitungsinfrastruktur effizient zu nutzen. Seine Leistung hängt vom gesamten technischen System ab, einschließlich Kernkonstruktion, Qualität der Kupferwicklung, Isolierung, Kühlung, Tankintegrität, Werksprüfung und korrekter Installation. Guangbian stellt Masttransformatoren in China her und unterstützt globale Käufer mit Direktbeschaffung ab Werk und Transformatorlösungen. Wenn Sie ein ländliches Elektrifizierungsprojekt, ein Versorgungsverteilungssystem, ein landwirtschaftliches Stromnetz oder eine kommerzielle Anwendung planen,Kontaktieren Sie unsum die erforderliche Spannung, Kapazität, Installationsbedingungen, Prüfanforderungen und eine maßgeschneiderte Transformatorlösung für Ihr Projekt zu besprechen.
