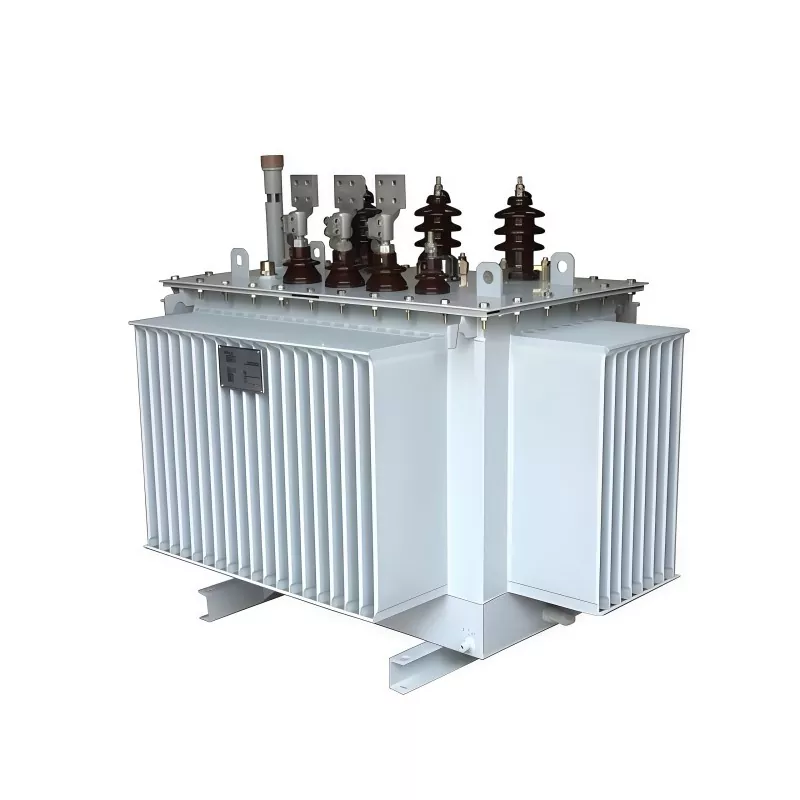

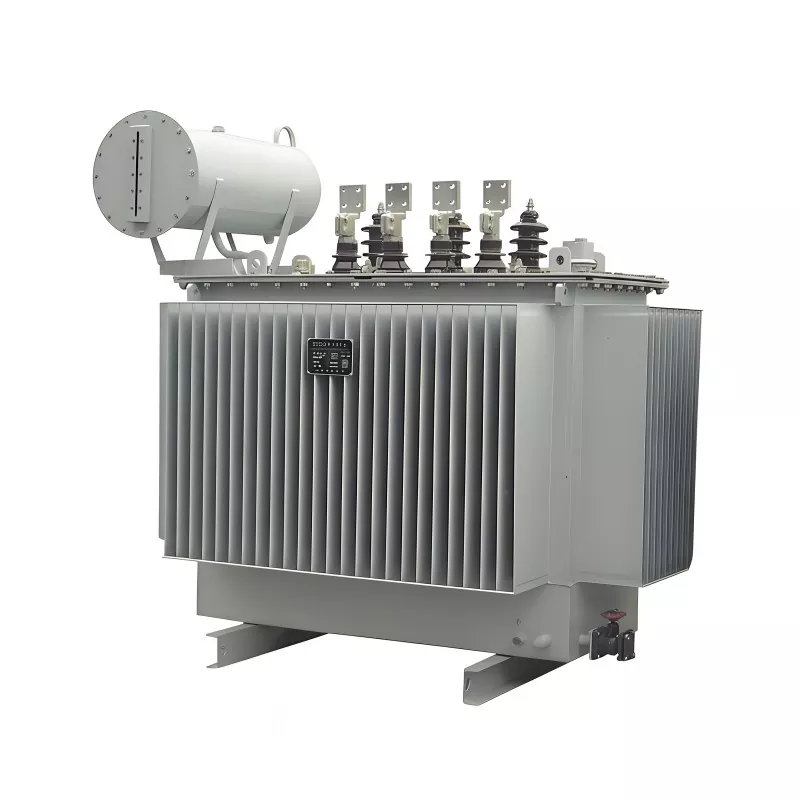

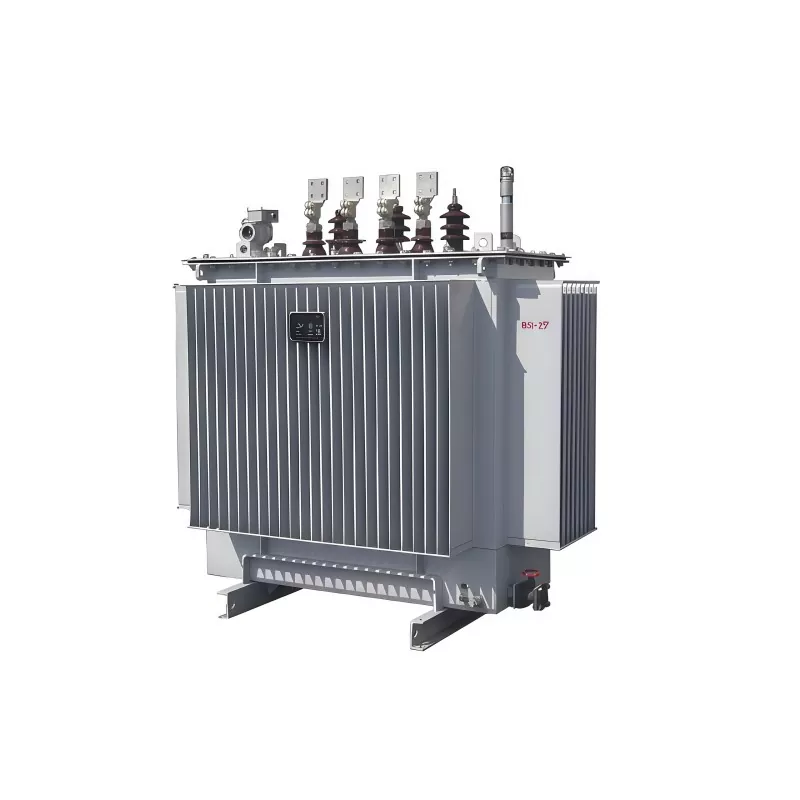

800KVA 15KV Öltransformator

Der 800-kVA-15-kV-Öltransformator ist ein dreiphasiger Stromverteilungstransformator, der die Mittelspannung (15-kV-Klasse) auf ein brauchbares Niederspannungsniveau für Industrie-, Gewerbe- und Versorgungsanwendungen herabsetzt.

Als Isolier- und Kühlmedium wird Transformatorenöl (Mineralöl oder alternatives Isolieröl) verwendet. Das Öl zirkuliert auf natürliche Weise, um die von den Wicklungen erzeugte Wärme abzuleiten und so eine stabile Leistung unter Dauerlastbedingungen zu gewährleisten.

Zu den wichtigsten Merkmalen gehören:

Nennleistung: 800 kVA

Primärspannung: 15-kV-Klasse (üblicherweise 13,8-kV-/15-kV-Systeme)

Kühlmethode: Ölgekühlte Selbstkühlung (ONAN)

Hoher Wirkungsgrad und verlustarmes Design

Starke Überlastfähigkeit und lange Lebensdauer

Es wird häufig in Stromverteilungsnetzen eingesetzt, wo Zuverlässigkeit, Wärmeableitung und Haltbarkeit von entscheidender Bedeutung sind.

Werksprüfstandards

Wicklungswiderstandstest

Jede Einheit wird mit einem Gleichstrom-Widerstandstester und einer Doppelarmbrücke zur Überprüfung des Wicklungswiderstands getestet. Dadurch wird sichergestellt, dass im Inneren des 800-kVA-15-kV-Öltransformators keine Herstellungsfehler oder lose Verbindungen vorliegen.

Überprüfung des Spannungsverhältnisses und der Phasenverschiebung

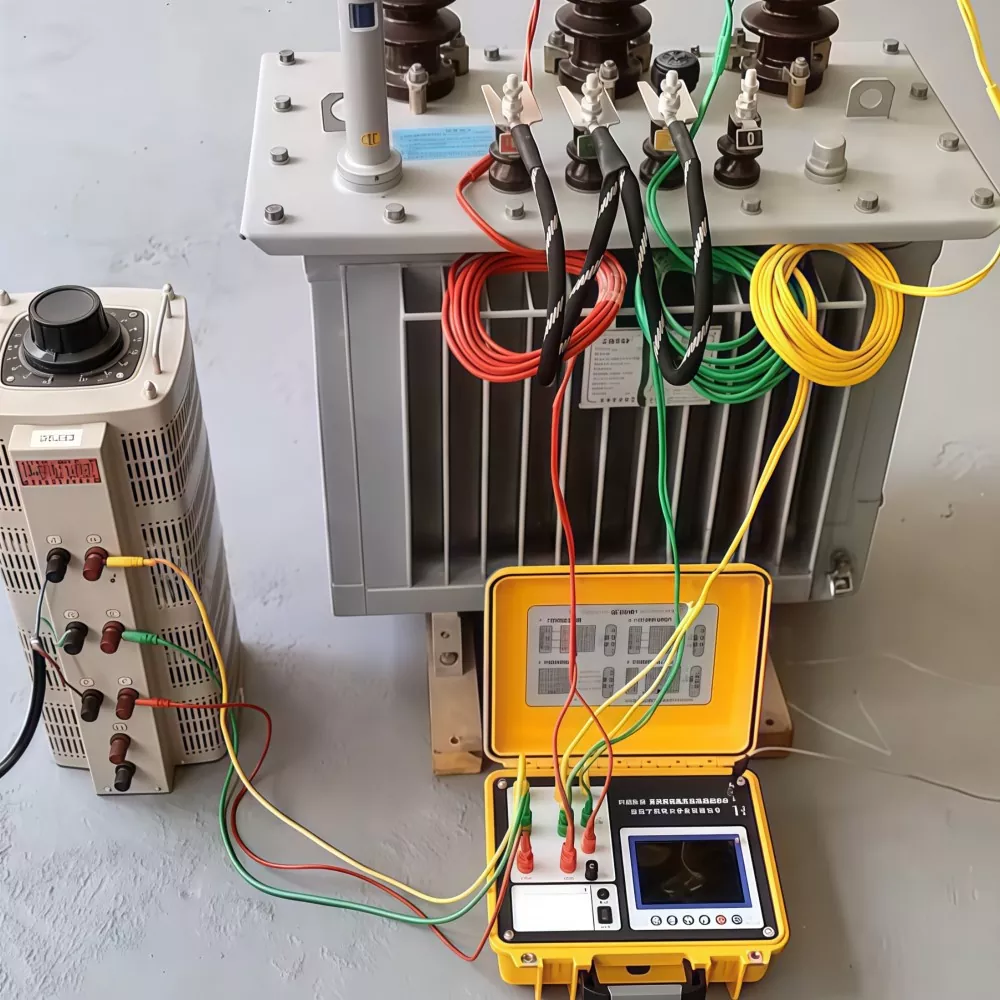

Mithilfe eines Transformatorverhältnistesters, eines Industriefrequenznetzteils und eines Voltmeters wird überprüft, ob die Primär- und Sekundärspannungsverhältnisse mit den Auslegungswerten übereinstimmen und ob die Vektorgruppenverbindung korrekt ist.

Kurzschlussimpedanz- und Lastverlusttest

Zur Überprüfung der Impedanzeigenschaften und Lastverluste werden Kurzschlusstests durchgeführt. Dadurch wird sichergestellt, dass die Leistung des Transformators den Konstruktions- und Betriebsanforderungen entspricht.

Leerlaufverlust- und Leerlaufstromtest

Bei offener Sekundärseite und angelegter Nennspannung an der Primärseite werden Leerlaufverlust und Strom gemessen, um die Einhaltung der vereinbarten Leistungsdaten zu bestätigen.

Nach Abschluss aller Tests wird für jede Einheit ein Werkstestbericht ausgestellt. Jeder nicht konforme Artikel wird überarbeitet und erneut getestet.

GUANGBIAN führt eine strenge Qualitätskontrolle durch, um sicherzustellen, dass jeder Transformator das Werk vollständig getestet und bereit für einen zuverlässigen Langzeitbetrieb verlässt.

GUANGBIAN Transformer Factory Testgeräte

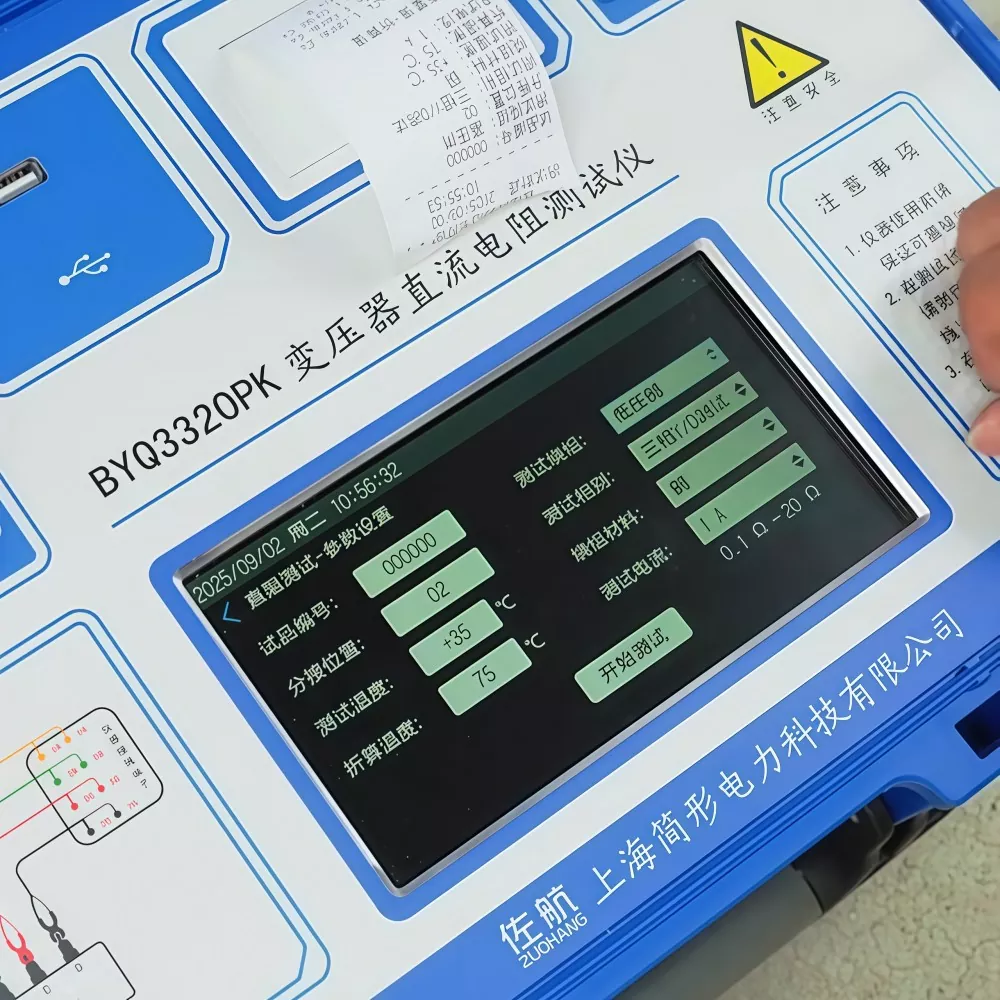

DC-Widerstandstester

Kelvin-Brücke

Transformatorverhältnistester und einstellbares Netzfrequenz-Spannungsregelnetzteil

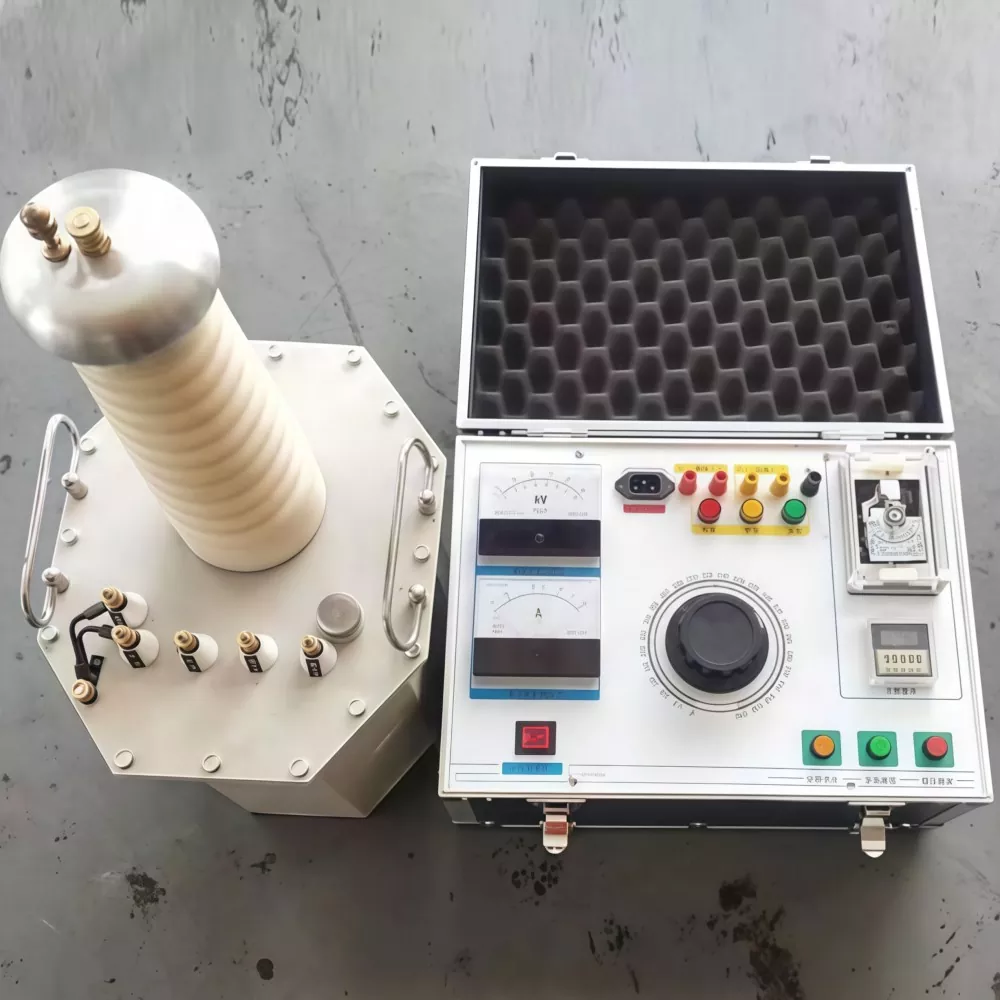

Erregertransformator und Mehrfrequenz-Stromgenerator

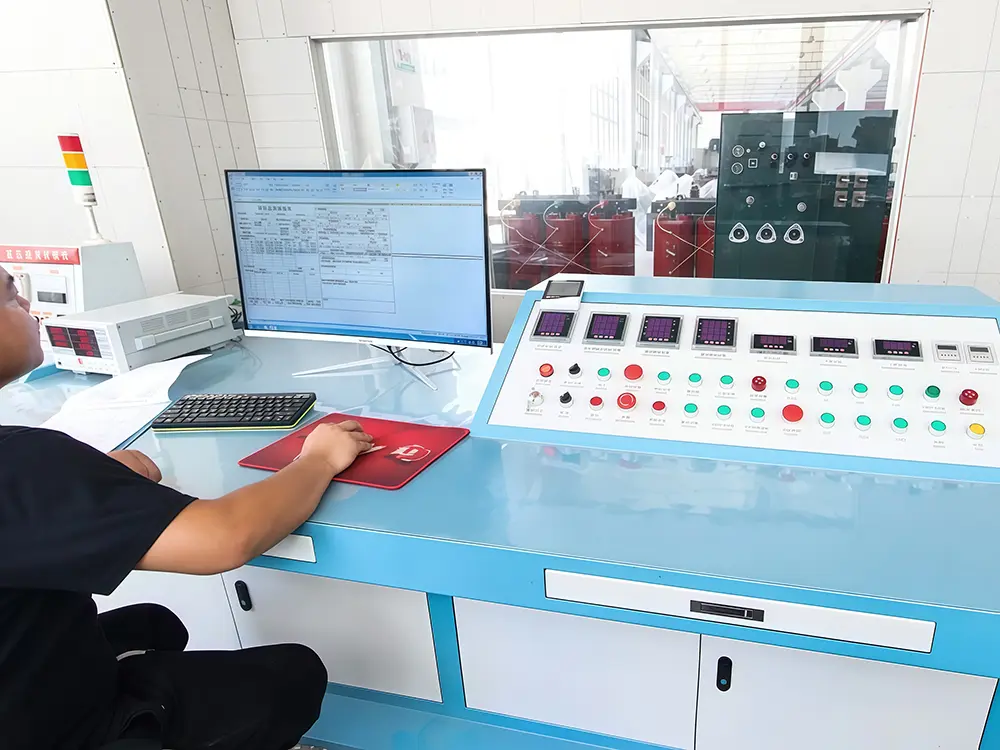

Umfassender Testworkshop für Transformatoren von GUANGBIAN

Technisches Dokument

Unsere Fabrik

Blechwerkstatt

Folienwickelwerkstatt

Wickelwerkstatt

Wickelofenwerkstatt

Montagewerkstatt für Transformatoren

Werkstatt für die Inbetriebnahme von Transformatoren

FAQ

F1: Was ist die Hauptfunktion eines 800-kVA-15-kV-Transformators?

Es wandelt Mittelspannungsstrom (15-kV-Klasse) auf Niederspannungsniveaus um, die für den Endverbraucher in industriellen und kommerziellen Systemen geeignet sind.

F2: Warum einen Öltransformator anstelle eines Trockentransformators verwenden?

Öltransformatoren bieten:

● Bessere Wärmeableitung

● Höhere Überlastfähigkeit

● Längere Lebensdauer der Isolierung

● Geringere Betriebsverluste bei hoher Belastung

Sie werden bevorzugt für den Außenbereich und Anwendungen mit hoher Kapazität eingesetzt.

F3: Ist dieser Transformator für die Außeninstallation geeignet?

Ja. Öltransformatoren sind für den Einsatz im Freien mit versiegelten Tanks, Korrosionsschutz und wetterbeständiger Konstruktion konzipiert.

F4: Welche Wartung ist erforderlich?

Die routinemäßige Wartung umfasst:

● Kontrolle des Ölstands und der Ölqualität

● Isolationswiderstandsprüfung

● Temperaturüberwachung

● Prüfung von Buchsen und Anschlüssen

F5: Kann es mit Überlastbedingungen umgehen?

Ja, je nach Design und Kühlbedingungen wird eine kurzfristige Überlastfähigkeit unterstützt, eine dauerhafte Überlastung wird jedoch nicht empfohlen.
