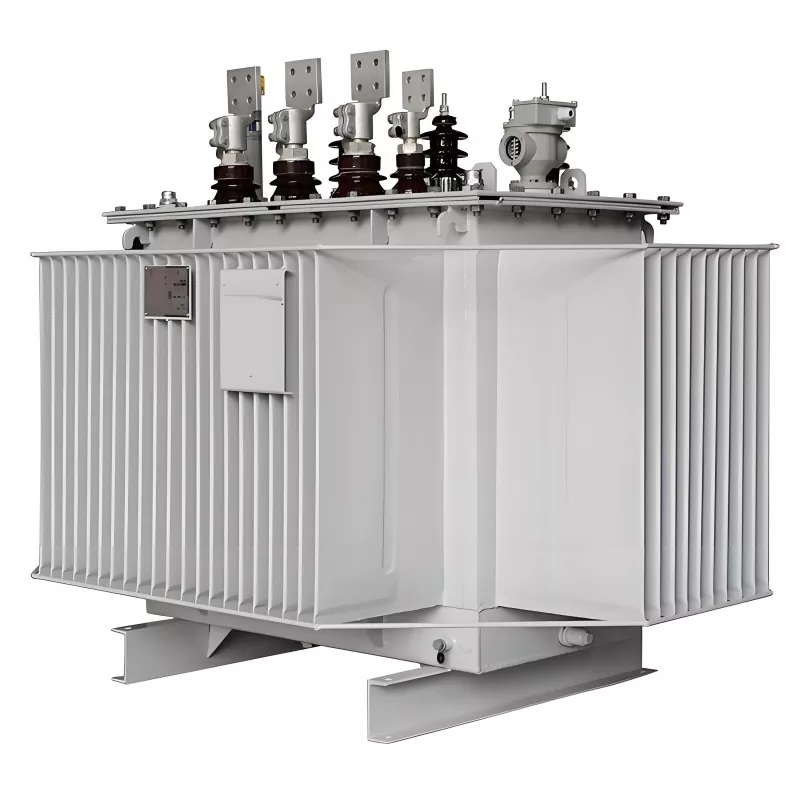

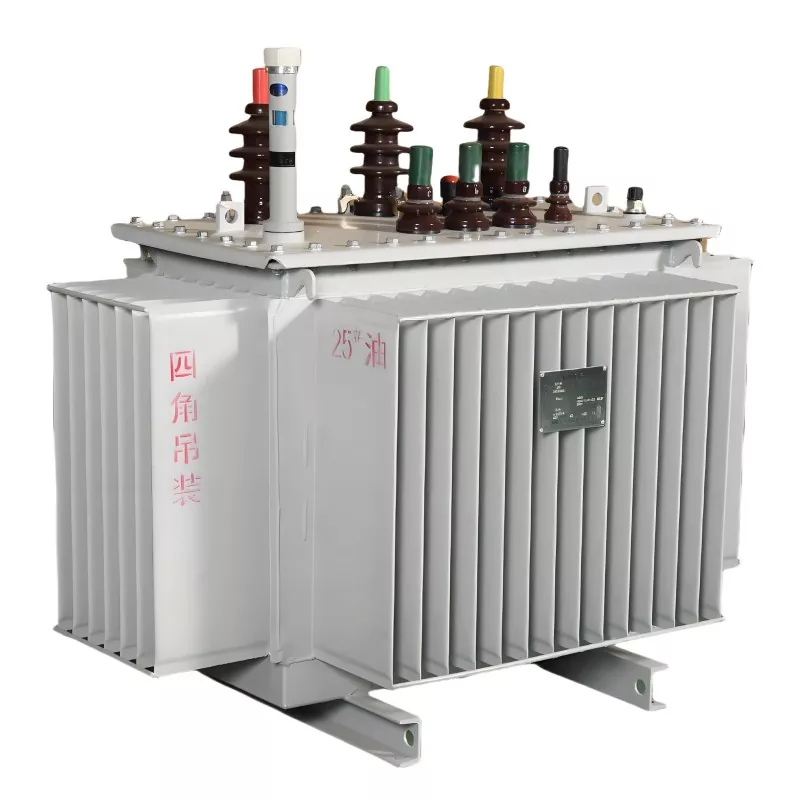

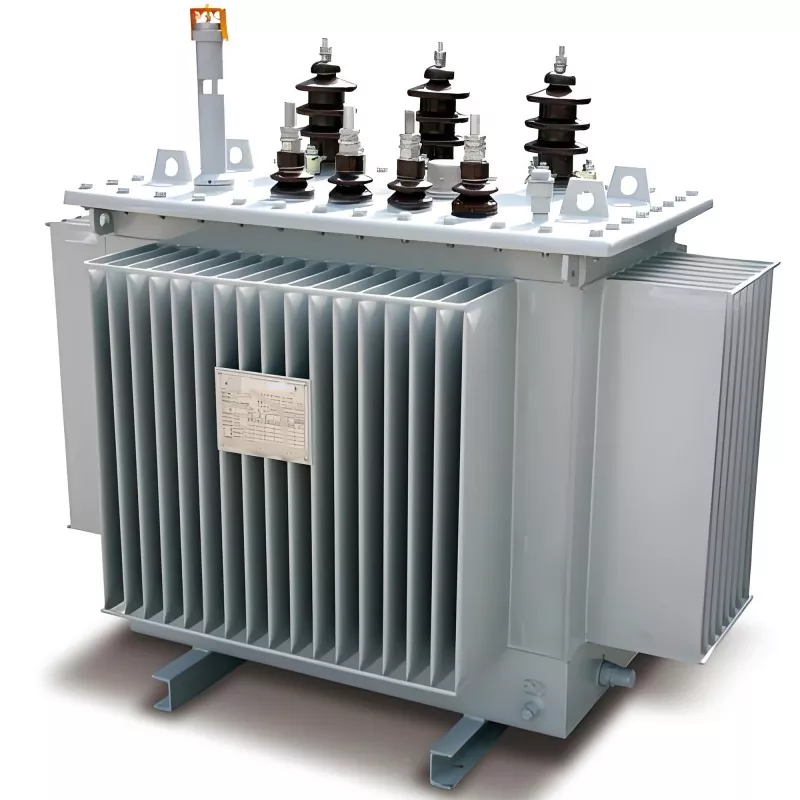

Parallelbetrieb-Transformator

Ein Parallelbetriebstransformator bezieht sich auf den Betriebsmodus, in dem zwei oder mehr Transformatoren an denselben Strombus angeschlossen sind und gleichzeitig eine gemeinsame Last versorgen, nachdem bestimmte elektrische Bedingungen erfüllt sind.

Die Hauptziele sind:

Erhöhen Sie die Stromversorgungskapazität

Verbessern Sie die Systemzuverlässigkeit

Erhöhen Sie die betriebliche Flexibilität

Reduzieren Sie das Risiko einer Überlastung eines einzelnen Transformators

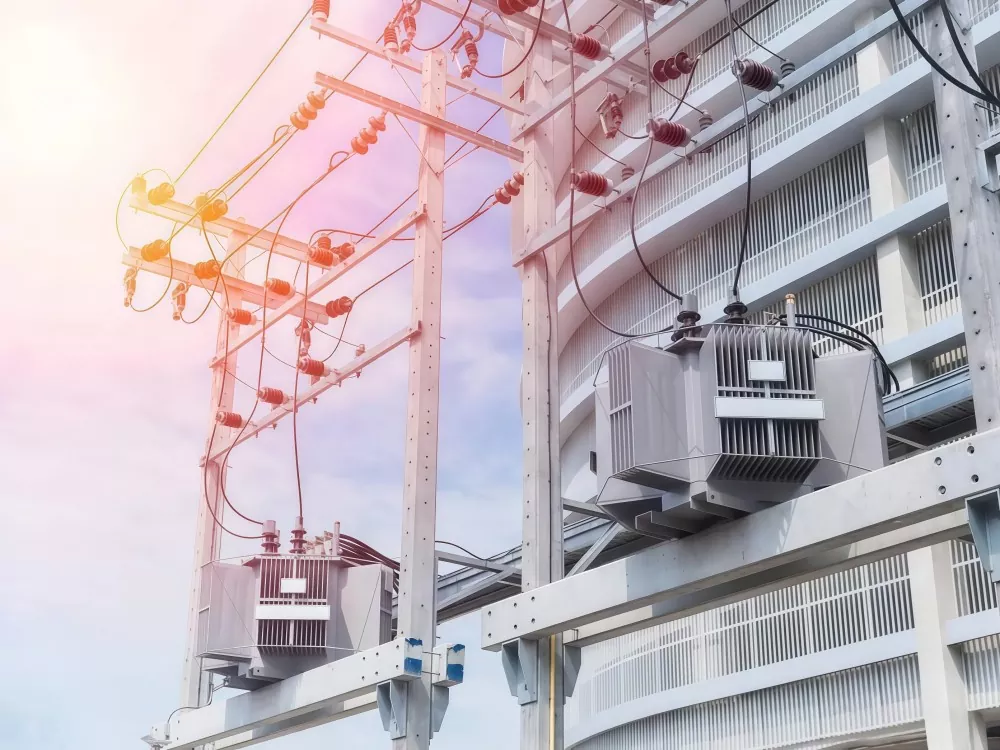

Diese Konfiguration wird häufig in Umspannwerken, industriellen Stromversorgungssystemen, Rechenzentren und großen Produktionsanlagen verwendet.

Vorteile

(1) Verbesserte Stromzuverlässigkeit

Fällt ein Transformator aus, können andere weiterhin Strom liefern.

(2) Flexible Kapazitätserweiterung

Bei steigendem Lastbedarf können zusätzliche Transformatoren hinzugefügt werden.

(3) Höhere betriebliche Effizienz

Transformatoren können je nach Lastbedingungen ein- und ausgeschaltet werden, wodurch Leerlaufverluste reduziert werden.

(4) Einfachere Wartung

Einzelne Transformatoren können ohne vollständige Systemabschaltung gewartet werden.

(5) Kostenoptimierung

Vermeidet die Notwendigkeit einer einzigen Investition in einen Transformator mit großer Kapazität.

Vektorgruppen-Matching

Die wichtigste Regel für den parallelen Transformatorbetrieb? Passen Sie Ihre Vektorgruppen an.

Vektorgruppen beschreiben Wicklungsverbindungen mithilfe von Buchstaben und Zahlen – zum Beispiel Dyn11, Yyn0. Erster Buchstabe: Hochspannungswicklungsaufbau. Zweiter Buchstabe: Niederspannungsseite. Die Zahl zeigt die Phasenverschiebung in 30-Grad-Schritten an.

Warum es wichtig ist?

Wenn Sie zwei Transformatoren mit unterschiedlichen Vektorgruppen parallel schalten, werden ihre Sekundärspannungen nicht richtig angepasst. Sogar Ein Phasenversatz von 30 Grad erzeugt zirkulierende Ströme zwischen den Einheiten. Diese Ströme fließen durch die Wicklungen, tragen aber Null Nutzlast. Ergebnis: Überhitzung, Energieverschwendung.

Dieses Problem tritt in unserem GUANGBIAN-Werk in China regelmäßig auf. Kunden gehen von zwei beliebigen Transformatoren aus können zusammenlaufen – stimmt nicht. Hier beginnt die Transformer-Synchronisierung. Überspringen Sie diese Prüfung und Ihre Parallelschaltung von Transformatoren schafft mehr Probleme als sie löst.

Beispiel: Eine Dyn11-Einheit funktioniert nicht parallel zu einem Yyn0-Transformator. Der Phasenunterschied verursacht starke Zirkulation Strömungen – daran führt kein Weg vorbei.

Praktische Ratschläge

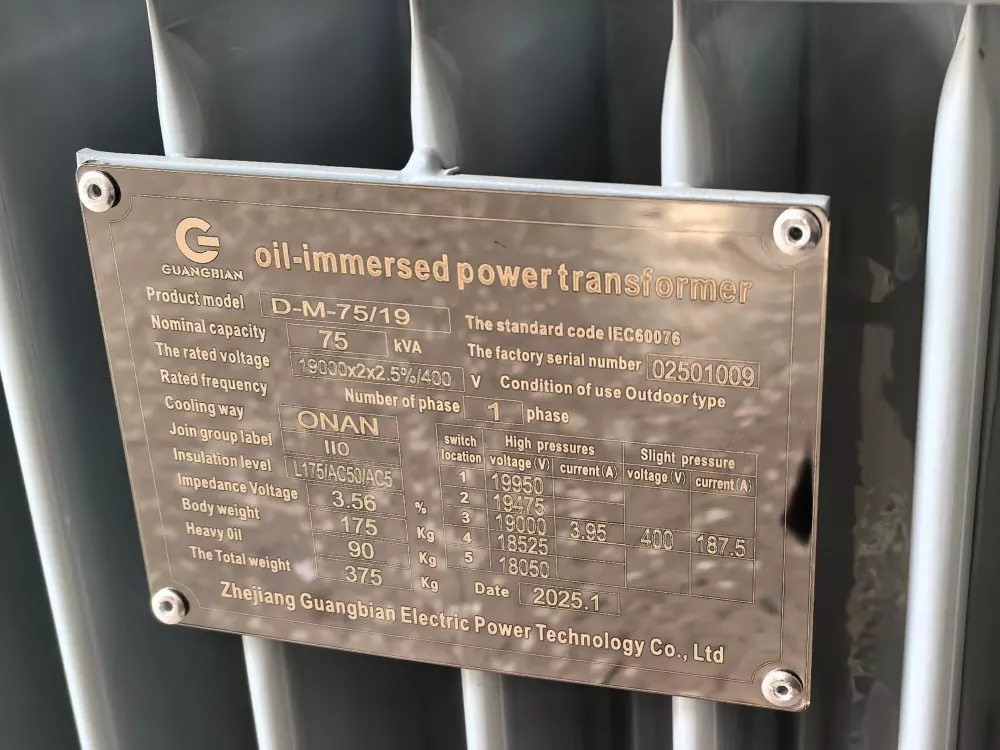

Überprüfen Sie vor dem Kauf eines zweiten Transformators für den Parallelbetrieb die Vektorgruppe Ihres vorhandenen Geräts. Schreiben Sie es in Ihre Kaufspezifikationen. Geben Sie bei der Auswahl neuer Geräte explizit die passende Vektorgruppe an. Kompatibilität ist nicht optional.

In unserem Werk in GUANGBIAN haben wir Kunden in China gesehen, die Transformatoren bestellten, ohne dies zu überprüfen Detail. Dann rufen sie an und fragen sich, warum die Lastverteilung des Transformators fehlgeschlagen ist. Überspringen Sie nicht die Grundlagen.

Impedanzanpassung

Für eine ordnungsgemäße Lastverteilung benötigen Transformatoren ähnliche Impedanzwerte – typischerweise innerhalb von 10 % voneinander. Die als Prozentsatz angezeigte Impedanz bestimmt den Spannungsabfall bei Volllast.

Wenn eine Einheit eine deutlich höhere Impedanz hat, trägt sie weniger Last. Der andere arbeitet härter, läuft heißer, verschleißt schneller. Transformatorhersteller wie wir achten bei der Beratung stets auf die Impedanzkompatibilität bei mehreren Transformatorbetriebskonfigurationen.

Wie wirkt sich die Impedanz auf die Lastverteilung aus?

Nehmen Sie zwei Transformatoren mit unterschiedlichen Impedanzwerten:

Transformator	Impedanz	Ergebnis der Lastverteilung
Einheit A	6 %	Braucht mehr als seinen Anteil
Einheit B	8 %	Läuft unter Kapazität

Der Transformator mit niedrigerer Impedanz zieht naturgemäß mehr Strom. Es ist grundlegende Physik. Das Ergebnis? Eine Einheit funktioniert Überstunden machen, während der andere kaum einen Beitrag leistet – keine der beiden Situationen funktioniert langfristig gut.

Das richtige Match finden

Wenn möglich, kaufen Sie Transformatoren desselben Herstellers, die für den Parallelbetrieb von Transformatoren ausgelegt sind. Geräte aus derselben Produktionscharge weisen normalerweise engere Impedanztoleranzen auf. Verschiedene Hersteller? Geben Sie an Bitte geben Sie die entsprechenden Impedanzwerte in Ihren Kaufunterlagen deutlich an.

Grundlagen der Lastverteilung

Angepasste Transformatoren verteilen die Last proportional zu ihrer Nennleistung. Eine 1000-kVA-Einheit gepaart mit einer 500-kVA-Einheit sollte dies tun Teilen Sie die Last ungefähr im Verhältnis 2:1 auf – so funktioniert die Lastverteilung bei Transformatoren, wenn die Spezifikationen übereinstimmen.

Für Kunden, die mehrere Transformatorbetriebssysteme bauen, ist unser GUANGBIAN Die Fabrik in China führt diese Kontrollen standardmäßig durch. Überprüfen der Spezifikationen vor der Installation Minuten. Eine parallele Transformatorbank reparieren, die nicht im Gleichgewicht ist? Das dauert deutlich länger.

Faktoren, die die Lastverteilung beeinflussen

Impedanzwerte: Geräte mit niedrigerer Impedanz nehmen naturgemäß einen größeren Teil der elektrischen Last auf. Dies ist von grundlegender Bedeutung für die Funktionsweise des Transformators Lastverteilung funktioniert.
Position des Stufenschalters: Verschiedene Stufeneinstellungen verschieben das Spannungsverhältnis, was sich wiederum darauf auswirkt, wie sich der Strom zwischen den Einheiten aufteilt.
Verbindungsqualität: Schlechte Kontakte – ob lose oder ohmsch – verzerren die Stromverteilung und bringen die Parallelschaltung aus dem Gleichgewicht.
Temperatureffekte: Die Betriebstemperatur verschiebt die Impedanz geringfügig. Deshalb lohnt sich eine konsequente Überwachung.

Überwachung der Lastverteilung

Bringen Sie Stromsensoren an der Sekundärseite jedes Transformators an, um genau zu sehen, wie viel Last jeder einzelne bewältigen kann. Überprüfen Sie die Regelmäßige Messungen – beide Geräte müssen innerhalb ihrer Nenngrenzen bleiben. Hier ist, worauf Sie achten sollten: wenn eine Einheit klettert Wenn die Kapazität über 85 % liegt, während die andere unter 60 % bleibt, stimmt etwas nicht und es lohnt sich, es zu untersuchen. Viele Anlagen konfigurieren Alarme bei diesen Schwellenwerten. Bei GUANGBIAN empfehlen wir Kunden, diesen Ansatz bei der parallelen Bereitstellung zu wählen Transformatorkonfigurationen – das Erkennen von Unregelmäßigkeiten im Voraus ist besser als das Verfolgen von Problemen später.

Koordinierung des Schutzsystems

Der Parallelbetrieb von Transformatoren bedeutet, dass Ihr Schutzsystem auf zwei Ebenen funktionieren muss: Fehler einzelner Einheiten und umfassendere Systemprobleme. Die Auswahl eines Herstellers, der dies beherrscht, ist wichtiger, als Sie vielleicht denken. Unser Engineering-Team bei GUANGBIAN arbeitet direkt mit Kunden zusammen, um Schutzeinrichtungen zu entwickeln, die die Zuverlässigkeit ihrer Transformatorbänke gewährleisten – Egal, ob es sich um eine Neuinstallation oder die Nachrüstung älterer Geräte handelt.

Wesentliche Schutzgeräte

Differentialschutz: Fängt interne Fehler ab, die sich innerhalb der Transformatorwicklungen oder des Transformatorkerns entwickeln.

Überstromschutz: Ihr erster Schutz gegen nachgeschaltete Kurzschlüsse und Lasten, die zu lange zu hoch laufen.

Erdschlussschutz: Sobald der Strom seinen vorgesehenen Weg verlässt und zur Erde fließt, wird dieser Schutz aktiviert.
Breaker-Failure-Schutz: Ein wichtiger Fallback – sollte der Hauptschutz den Anruf verpassen, übernimmt diese sekundäre Schicht die Lücke und isoliert den Fehler.

Koordinationsherausforderungen

Der Betrieb paralleler Transformatoren bedeutet, dass ein einzelner Fehler nicht die gesamte Anlage lahmlegen sollte. Die Schutzlogik muss Heben Sie den schlechten Schauspieler hervor, während Sie den guten Einheitssoldaten weitermachen lassen. Das erfordert Koordination: der Leistungsschalter, der dem am nächsten ist Probleme müssen behoben werden, bevor irgendetwas vorgelagertes involviert wird.

Einstellungsanpassungen

Die Schutzeinstellungen müssen den normalen Umlaufstrom während des Betriebs berücksichtigen. Stellen Sie sie zu empfindlich ein und Sie werden mit lästigen Fahrten konfrontiert sein. Wenn Sie sie zu hoch einstellen, könnten echte Fehler durchschlüpfen, ohne dass der Schutz ausgelöst wird. Um die richtige Balance zu finden, braucht es Erfahrung – daran arbeitet unser Ingenieursteam im GUANGBIAN-Werk in China täglich mit Kunden.

Häufige Probleme und Lösungen

Zirkulierender Strom

Problem: Transformatoren tauschen Strom zwischen ihnen aus, auch wenn keine externe Last angeschlossen ist.
Lösung: Überprüfen Sie, ob die Konfigurationen der Schaltgruppen harmonieren und die Impedanzwerte übereinstimmen. Berechnen Sie basierend auf die tatsächlichen Nennwerte Ihrer Transformatoren – ein Umlaufstrom, der 5-10 % des Nennwerts überschreitet, bedeutet irgendetwas im Setup stimmt nicht.

Lastungleichgewicht

Problem: Ein Transformator nimmt regelmäßig mehr Last auf, als er sollte.
Lösung: Sehen Sie sich die Impedanzpaarung, die Tap-Einstellungen und die Stabilität der Verbindungen an. Der Einbau von Reihenreaktoren kann Schieben Sie die Teilung wieder in Richtung Gleichmäßigkeit.

Ärgerliches Auslösen

Problem: Im Alltagsbetrieb kommt es zu Auslösungen, insbesondere bei Lastverschiebungen.
Lösung: Überprüfen Sie noch einmal, ob das Schutzsystem für eine ordnungsgemäße Koordination eingerichtet ist. Vergessen Sie nicht die Energiezufuhr Einschaltstromstoß – dieser kurze Anstieg kann das 8- bis 12-fache des normalen Stroms erreichen.

Best Practices für die Installation

Halten Sie sich beim Zusammenbau des Systems an diese Schritte:
Passen Sie die Kabellänge und -spezifikationen bei allen parallelen Leitungen an
Ziehen Sie jede Verbindung gemäß den Spezifikationen an – raten Sie nicht
Testen Sie die Vektorgruppenkonfiguration, bevor Sie Strom anlegen
Führen Sie vor der vollständigen Übergabe einen überwachten Lastverteilungstest durch
Bewahren Sie die Einstellungen und Testdaten zum späteren Nachschlagen schriftlich auf

Unsere Fabrik

FAQ

F1: Müssen Paralleltransformatoren vom gleichen Modell sein?

Nicht unbedingt, aber sie müssen hinsichtlich Spannungsverhältnis, Impedanz und Vektorgruppe übereinstimmen.

F2: Können Transformatoren mit unterschiedlichen Kapazitäten parallel betrieben werden?

Ja, aber das Kapazitätsverhältnis sollte im Allgemeinen 3:1 nicht überschreiten, um eine ausgewogene Lastverteilung zu gewährleisten.

F3: Erhöht der Parallelbetrieb die Verluste?

Unter leichten Lastbedingungen kann es zu höheren Leerlaufverlusten kommen, der Gesamtwirkungsgrad verbessert sich jedoch durch den flexiblen Betrieb.

F4: Was ist das häufigste Problem beim Parallelbetrieb?

Zirkulierende Ströme, ungleichmäßige Lastverteilung und Phasenfehlanpassung.

Parallelbetriebstransformatoren eignen sich gut als Strategie zur Kapazitätserweiterung – wenn den technischen Anforderungen die Aufmerksamkeit geschenkt wird, die sie verdienen. Ausrichten von Vektorgruppen, Anpassen von Impedanzwerten, Planen der Lastverteilung und Koordinieren von Schutzmaßnahmen – all diese Teile ergeben zusammen eine solide Installation. Ingenieure, die diese Anforderungen verstehen, können parallele Transformatorbänke sicher spezifizieren, installieren und betreiben und jahrelang zuverlässig funktionieren. GUANGBIAN, ein Hersteller mit praktischem Know-how aus unserer Produktionsstätte in China, steht als Partner bereit, der versteht, was es braucht, um Systeme zu bauen, die über große Distanzen hinausgehen.
