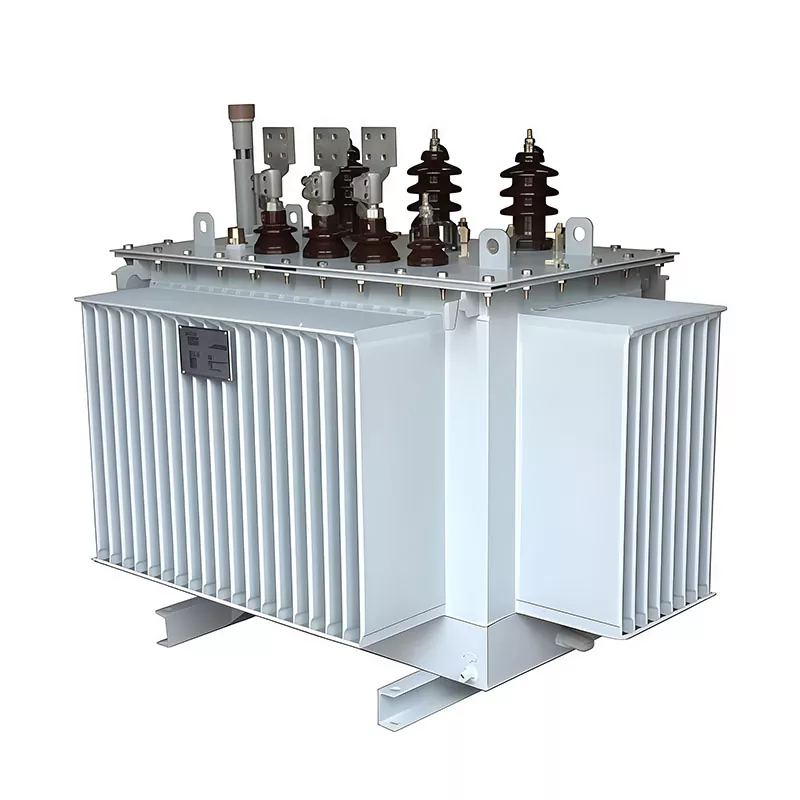

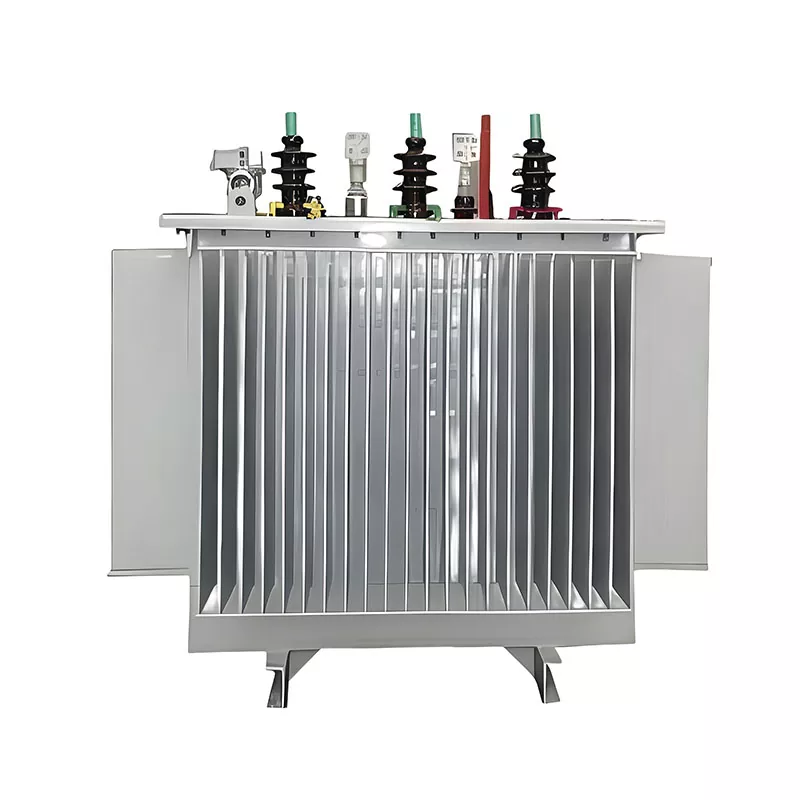

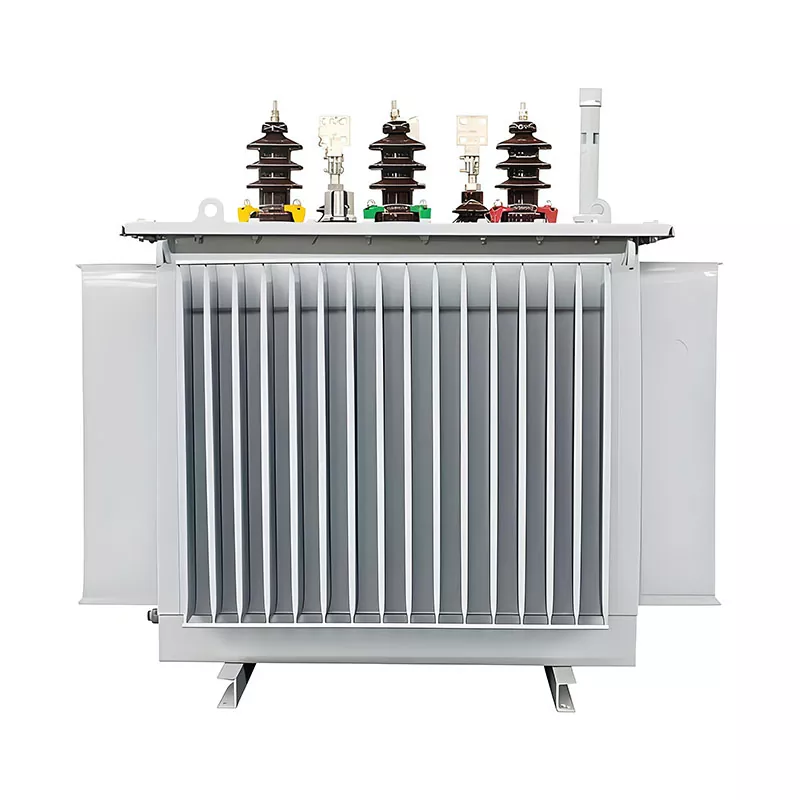

75-kVA-Öltransformator

Der 75-kVA-Öltransformator ist eine flexible Abwärtslösung mit Primärspannungen von 6 kV bis 35 kV und Sekundärausgängen wie 400 V oder 480 V, die an unterschiedliche Netzanforderungen angepasst werden können. Es unterstützt sowohl 50-Hz- als auch 60-Hz-Systeme und eignet sich daher für Projekte mit mehreren Märkten.

Im Guangbian-Werk werden die Einheiten üblicherweise je nach Lastbedingungen mit Dyn11- oder Yyn0-Vektorgruppen ausgelegt, wobei Dyn11 für gemischte oder einphasige Lasten bevorzugt wird. Die Impedanz beträgt typischerweise 4,5–6 %, wodurch Fehlerschutz und Betriebseffizienz für eine stabile Stromverteilung in Industrie- und Versorgungsanwendungen ausgeglichen werden.

Konstruktionsdetails, die sich auf die Leistung auswirken

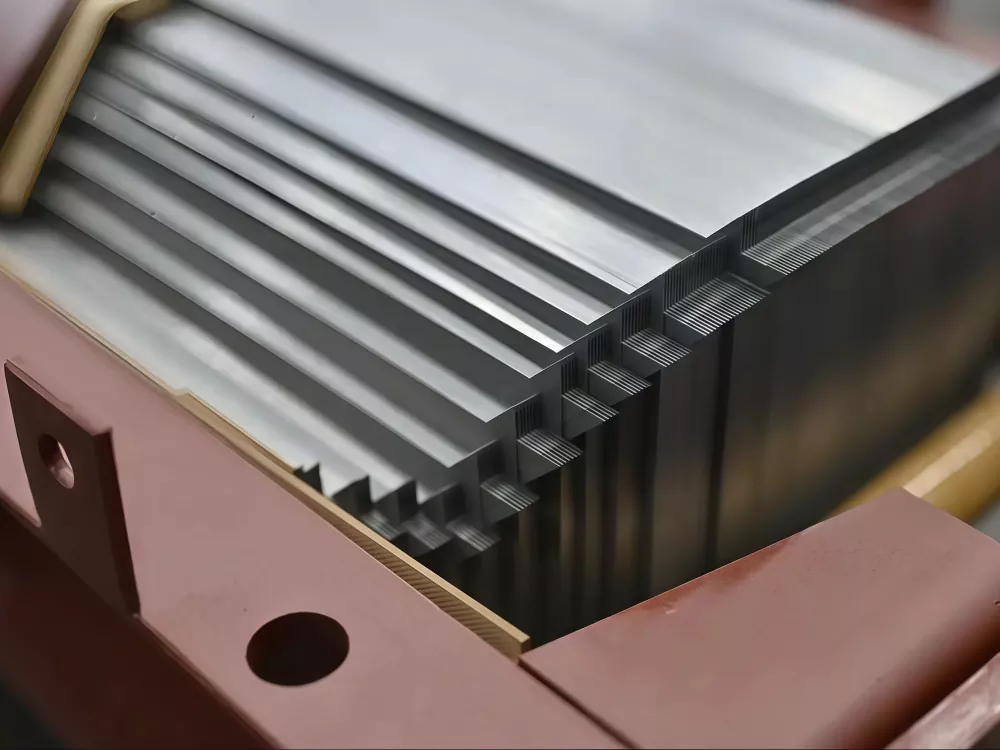

Die Leistung eines 75-kVA-Öltransformators hängt hauptsächlich von wichtigen Konstruktionsdetails ab. Für eine stabile magnetische Leistung wird ein kaltgewalzter Siliziumstahlkern verwendet, während die Wicklungen je nach Kosten- und Effizienzanforderungen aus Kupfer oder Aluminium bestehen können.

Kupferwicklungen bieten eine hervorragende Leitfähigkeit und halten thermischer Ermüdung über Tausende von Lastzyklen besser stand. Aluminiumwicklungen hingegen finden immer noch Eingang in kostensensible Projekte. In der GUANGBIAN-Produktionsanlage in China haben wir beide Konfigurationen geliefert, und bei richtiger Dimensionierung für die Anwendung kann jedes Material eine Lebensdauer von 20 Jahren problemlos übertreffen.

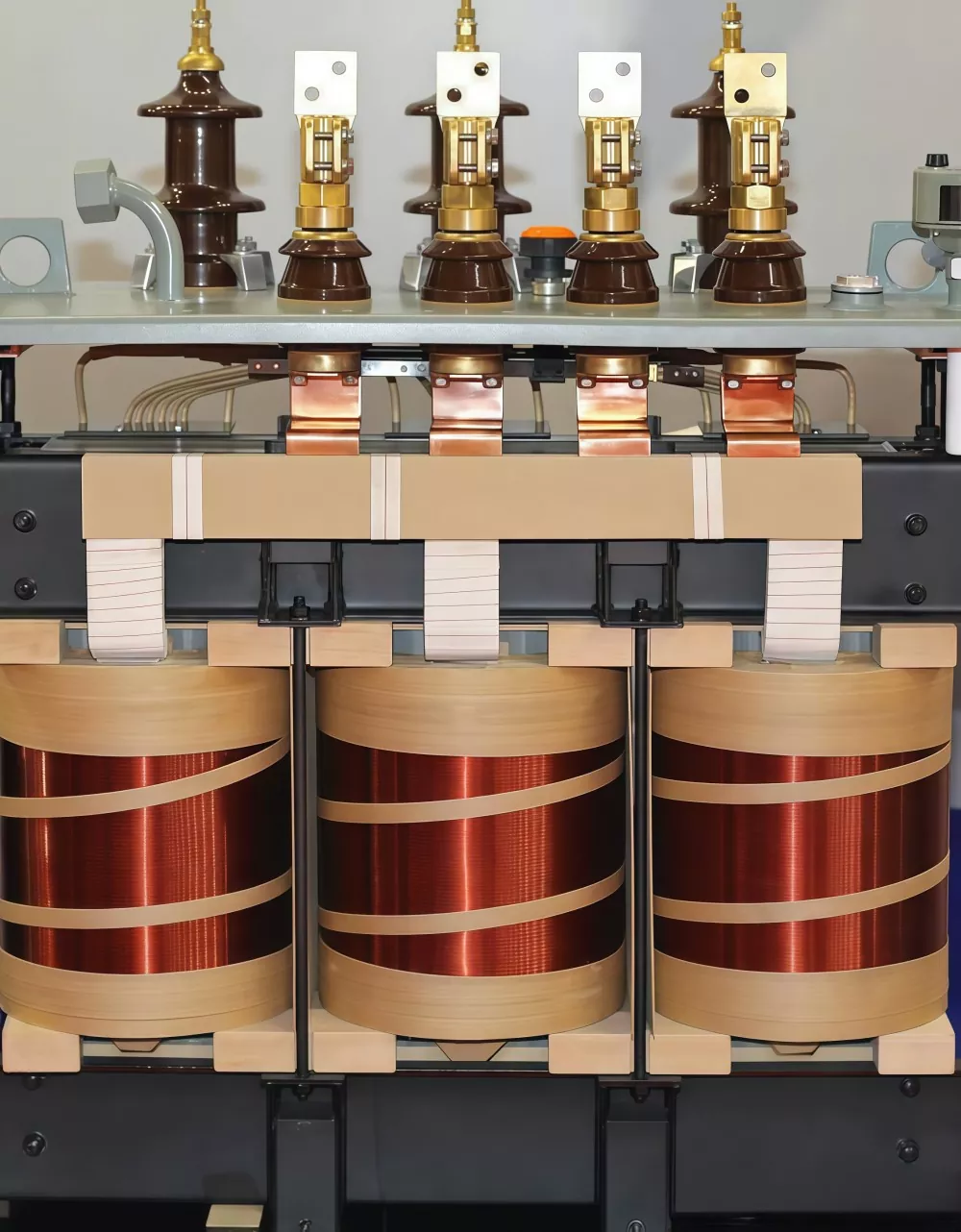

Im Guangbian-Werk werden häufig Kupferwicklungen für eine höhere Leitfähigkeit und bessere thermische Beständigkeit verwendet, wobei für Budgetprojekte auch Aluminium erhältlich ist. Zur Verbesserung der Kurzschlussfestigkeit und der mechanischen Stabilität werden mehrschichtige zylindrische Wicklungsstrukturen eingesetzt.

Durch die Vakuumölimprägnierung werden Luftspalte im Isolationssystem beseitigt, wodurch Teilentladungen reduziert und die Lebensdauer verlängert werden. Diese Designentscheidungen gewährleisten langfristige Zuverlässigkeit und stabilen Betrieb unter industriellen Lastbedingungen.

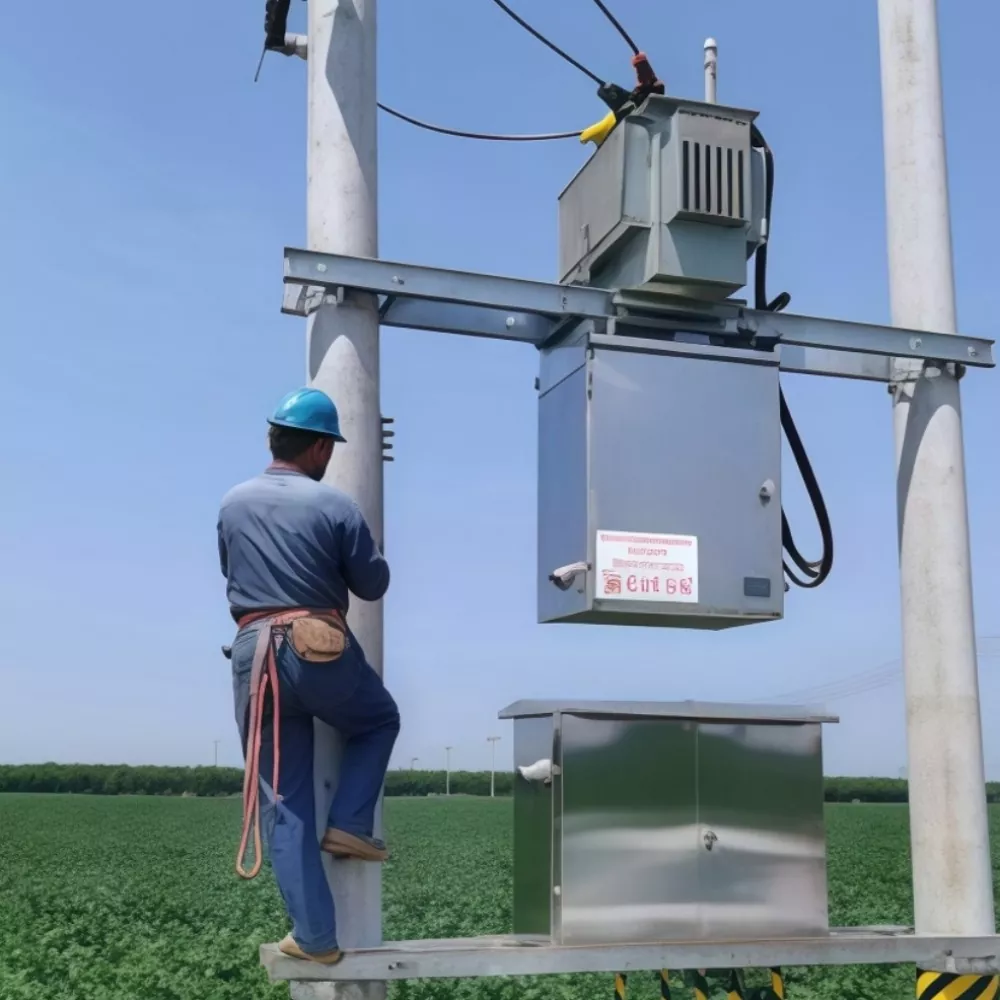

Installationshinweise für 75-kVA-Öltransformator

Eine ordnungsgemäße Installation wirkt sich direkt auf die langfristige Leistung und Zuverlässigkeit aus. Zu den wichtigsten Punkten gehören:

Fundamentnivellierung:Halten Sie bei der Montagebasis eine Toleranz von 2 mm ein, um Vibrationen, ungewöhnliche Geräusche und Dichtungsspannungen zu vermeiden, die im Laufe der Zeit zu Öllecks führen können.

Ölstandskontrolle:Überprüfen Sie den Ölstand unter tatsächlichen Umgebungstemperaturbedingungen und nicht nur beim ersten Auspacken, um einen Betrieb mit niedrigem Ölstand und die Gefahr einer Überhitzung zu vermeiden.

Stabile Platzierung:Stellen Sie sicher, dass das Gerät fest befestigt ist, um mechanische Belastungen während des Betriebs und Kurzschlussbedingungen zu reduzieren.

Inspektion vor dem Einschalten:Überprüfen Sie vor der Inbetriebnahme alle Anschlüsse, Dichtungen und Isolationsbedingungen, um einen sicheren Start zu gewährleisten.

In der Standardpraxis des Guangbian-Werks werden diese Installationsprüfungen großgeschrieben, um sicherzustellen, dass jeder 75-kVA-Transformator im Feldeinsatz sicher und konsistent funktioniert.

Praktische Punkte

Keine Katalogbeschreibung erfasst alles Wissenswerte. Ein paar praktische Punkte, die nach der Bestellung auftauchen ist platziert:

Versandzeitpläne  Die meisten Einheiten werden von Shanghai aus versendet. Für südostasiatische Ziele müssen Sie mit 2–3 Wochen von Hafen zu Hafen rechnen. Naher Osten und Afrika dauern länger – 4 bis 5 Wochen, wenn man die Bearbeitung der Dokumentation berücksichtigt. Integrieren Sie dies in Ihr Projekt Der Zeitplan vermeidet Probleme in letzter Minute.

Exportverpackung. In unserem GUANGBIAN-Werk in China verwenden wir standardmäßig ISPM 15-konforme Holzkisten. Das deckt die ab die meisten Zielanforderungen erfüllen. Aber wenn Ihr Projekt in einem Land mit strengeren Pflanzenschutzbestimmungen angesiedelt ist Protokolle – da fallen mir Australien und Neuseeland ein – informieren Sie uns im Voraus, damit die Dokumentation mit der Inspektion übereinstimmt Standards, mit denen Sie beim Zoll konfrontiert werden.

Allgemeine Serviceanfragen. Welche After-Sales-Anfragen stellen wir am häufigsten? Probleme mit der externen Verbindung und Abweichungen vom Ölstand. Weder noch neigt dazu, katastrophal zu sein – Routineinspektionen erkennen sie normalerweise frühzeitig. Dennoch ist eine Wartungsroutine vorhanden Vom ersten Tag an wird verhindert, dass kleine Beobachtungen zu ungeplanten Ausfallzeiten werden.

Wenn Sie einen 75-kVA-Transformator von einem Hersteller im Ausland beziehen, sind diese Betriebsdetails von entscheidender Bedeutung genauso wie die technischen Spezifikationen. Der richtige Fabrikpartner ahnt sie voraus und lässt Sie nicht allein sie auf eigene Faust.

Fragen, die es wert sind, gestellt zu werden, bevor Sie sich verpflichten

Bevor aus dem Datenblatt eine Bestellung wird, müssen einige Überlegungen angestellt werden, um reibungslose Projekte von problematischen zu unterscheiden diejenigen:

Fehlerebene am Einbauort. Ihr örtlicher Energieversorger kann Ihnen diese Zahl mitteilen. Dies ist wichtig, da der Transformator über eine Kurzschlussfestigkeit verfügt muss mit dem übereinstimmen oder sogar übertreffen, was das Netz während eines Fehlerereignisses auf ihn werfen kann.

Erwartete Lastwachstums- und Effizienzziele. Wie hoch sind Ihre prognostizierten Lastverluste und Leerlaufverluste? Der Aufbau einer angemessenen Marge im Voraus kostet oft Geld weniger als der Austausch einer unterdimensionierten Einheit zwei Jahre später.

Realitäten der Durchlaufzeit. Die Produktion eines standardmäßigen 75-kVA-Öltransformators erfolgt normalerweise in unserem GUANGBIAN-Werk in China 2-3 Wochen ab Auftragsbestätigung. Das setzt einfache Spezifikationen voraus. Sobald Sie mit der benutzerdefinierten Schichtung beginnen Impedanzwerte, nicht standardmäßige Vektorgruppen oder zusätzliche Überwachungsgeräte verlängern die Zeitachse. Berücksichtigen Sie das Ihren Beschaffungsplan.

Der richtige Hersteller unterbreitet Ihnen nicht nur ein Angebot – er hilft Ihnen dabei, die Fragen zu stellen, die spätere Überraschungen verhindern Die Ausrüstung landet vor Ort.

Unsere Fabrik

Blechwerkstatt

Folienwickelwerkstatt

Wickelwerkstatt

Wickelofenwerkstatt

Montagewerkstatt für Transformatoren

Werkstatt für die Inbetriebnahme von Transformatoren

FAQ

F1: Wofür wird ein 75-kVA-Transformator verwendet?

Es dient zur Umwandlung von Mittelspannungsstrom auf nutzbare Niederspannungsniveaus für industrielle und gewerbliche Anwendungen.

F2: Kann es sowohl 50-Hz- als auch 60-Hz-Systeme unterstützen?

Ja, es kann je nach Projektanforderungen für beide Frequenzen ausgelegt werden.

F3: Wie hoch ist die Lebensdauer eines Öltransformators?

In der Regel über 20 Jahre bei ordnungsgemäßer Installation und Wartung.

F4: Was ist der Unterschied zwischen Kupfer- und Aluminiumwicklungen?

Kupfer bietet eine bessere Leitfähigkeit und Haltbarkeit, während Aluminium kostengünstiger ist.

Warum sollten Sie sich für die Guangbian-Fabrik entscheiden?

Die Wahl eines zuverlässigen Herstellers ist für eine langfristige Leistung von entscheidender Bedeutung.

● Direkte Werkslieferung aus China

● Vollständige Anpassung von Spannung und Struktur

● Strenges Qualitätskontrollsystem

● Exporterfahrung für globale Projekte

● Technischer Support für Installation und Auswahl

Guangbian bietet stabile und kostengünstige Transformatorlösungen für internationale Käufer.
