Ersatz-Öltransformator

Ein ölgefüllter Ersatztransformator ist eine Art ölgefüllter Leistungstransformator, der speziell dafür entwickelt wurde, einen vorhandenen Transformator in einem in Betrieb befindlichen Stromverteilungssystem zu ersetzen, typischerweise aufgrund alter Geräte, Ausfälle, Kapazitätsbeschränkungen oder Anforderungen an die Effizienzsteigerung.

Im Gegensatz zu Transformatoren, die in Neuinstallationen verwendet werden, wird bei der Entwicklung eines Ersatztransformators ein starker Fokus auf Systemkompatibilität, physische Austauschbarkeit und nahtlose Integration in die bestehende elektrische Infrastruktur gelegt.

Technische Definition

Aus elektrotechnischer Sicht kann ein Ersatz-Öltransformator wie folgt definiert werden:

Ein Leistungstransformator, der gemäß den vorhandenen Netzwerkbedingungen – wie Spannungsniveau, Vektorgruppe, Installationsabmessungen und Lastprofil – entworfen oder optimiert wurde, sodass er einen in Betrieb befindlichen Öltransformator ohne größere Änderungen am ursprünglichen System direkt ersetzen kann.

Wichtige technische Merkmale

Ein typischer Ersatz-Öltransformator wird durch die folgenden technischen Anforderungen definiert:

Spannungskompatibilität:Entspricht vorhandenen Systemebenen wie 6 kV/0,4 kV, 10 kV/0,4 kV usw.

Austauschbarkeit der Installation:Passend für bestehende Fundamente, Kabeleinführungspunkte und Umspannwerkslayout

Vektorgruppen-Matching:Üblicherweise Dyn11 oder identisch mit der ursprünglichen Transformatorkonfiguration

Koordinierung der Kurzschlussimpedanz:Typischerweise im Bereich von 5–8 % ausgelegt, um die Systemstabilität sicherzustellen

Leistungsoptimierung:Kann im Vergleich zum ersetzten Gerät die Effizienz verbessern, Verluste reduzieren oder die Wärmeleistung verbessern

Finden Sie zunächst die richtige Größe heraus

Hier ein Beispiel: Ihre aktuelle Last beträgt 800 kVA und Sie fügen 400 kVA neuen Bedarf hinzu. Berücksichtigen Sie einen gewissen Wachstumsspielraum, dann sind 1250–1600 kVA sinnvoll. Schauen Sie sich nicht nur die heutigen Zahlen an – es ist immer eine sichere Sache, etwas Spielraum zu lassen.

Berücksichtigen Sie bei der Berechnung der Transformatorkapazität die folgenden Parameter: Der Spannungspegel sollte mit Ihrem vorhandenen System übereinstimmen (z. B. 10 kV/0,4 kV), die Vektorgruppe Dyn11 eignet sich für die meisten kommerziellen Anwendungen und eine Impedanz von 5–8 % ist Standard. Wenn Sie sich nicht sicher sind, kann das GUANGBIAN-Werksteam in China Ihr Setup überprüfen und die Spezifikationen vor der Herstellung bestätigen.

Was ist vor dem Tausch vorzubereiten?

Drei Dinge, die Sie überprüfen sollten:

1. Elektrische Bewertung – Können Ihre Sammelschienen und Kabel höhere Ströme vertragen? Muss das Sicherungssystem angepasst werden?

2. Strukturprüfung – Fundamentgröße, Zugangsweg zum Einfahren des Geräts, Belüftungsbedingungen.

3. Koordinierung des Versorgungsnetzes – Eine Kapazitätserweiterung erfordert möglicherweise Änderungen an Ihrer eingehenden Versorgung. Sorgen Sie dafür, dass die Stromabschaltgenehmigung frühzeitig erteilt wird.

Wenn Sie ein Projekt zum Austausch eines Transformators planen, kann Ihnen das technische Team von GUANGBIAN in unserem Werk in China bei der Überprüfung dieser Punkte behilflich sein. Wir haben ähnliche Fälle in unserer Produktionsstätte bearbeitet und wissen, welche Details oft übersehen werden.

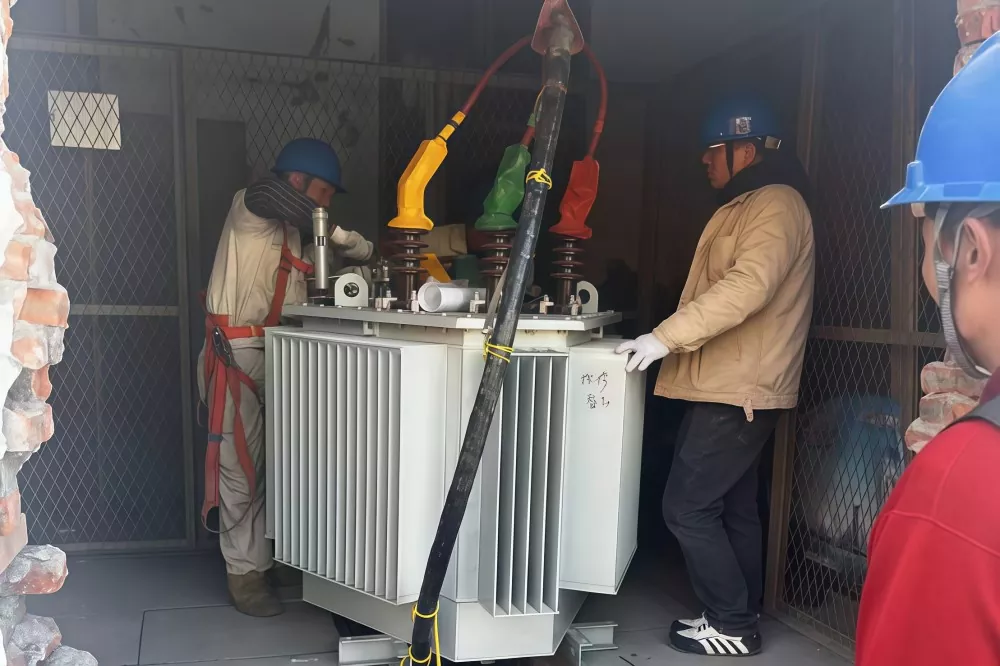

Installation und Inbetriebnahme

Ausschalten → Trennen → Altes Gerät entfernen → Neuen Transformator positionieren → Verkabelung → Testen → Einschalten

Überspringen Sie nicht den Testschritt: Windungsverhältnistest, Isolationswiderstand, Vektorgruppenüberprüfung, Widerstandsmessung. Alles muss passieren, bevor Sie den Schalter umlegen. Behalten Sie in den ersten Wochen die Temperatur im Auge, achten Sie auf ungewöhnliche Geräusche und prüfen Sie, ob Vibrationen auftreten.

Wie viel kostet es?

Bei einer 1250-kVA-Einheit kostet der Transformator selbst 25.000–45.000 US-Dollar. Mit Installation und Änderungen belaufen sich die Gesamtprojektkosten auf etwa 35.000–75.000 US-Dollar. Wenn Ihr vorhandenes Gerät seit fast 20 Jahren in Betrieb ist, ist der Austausch durch ein neues sinnvoller als der Einbau eines Parallelgeräts – weniger Wartungsaufwand, bessere Effizienz.

Bewahren Sie nach der Installation die Prüfberichte und Bestandszeichnungen auf. Überprüfen Sie die Temperaturen vierteljährlich und führen Sie jährlich eine Ölanalyse durch (bei ölgefüllten Typen). Bei richtiger Pflege sollte dieses Gerät 20–30 Jahre lang reibungslos funktionieren.

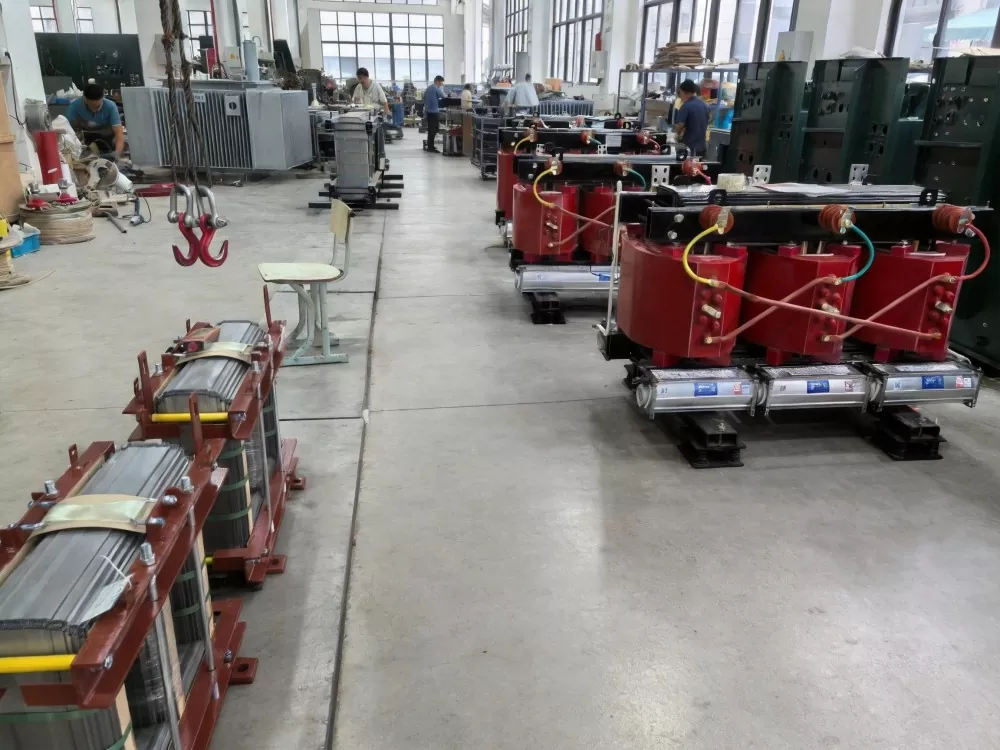

Im chinesischen Werk von GUANGBIAN stellen wir Transformatoren her, die für den Langzeitgebrauch ausgelegt sind. Ganz gleich, ob Sie sich in der Phase der Transformatorauswahl befinden oder eine Überprüfung der Spezifikationen benötigen, unser Team kann Ihnen behilflich sein.

Unterschied zu Standard-Neuinstallationstransformatoren

FAQ

1. Was ist ein Ersatz-Öltransformator?

Es handelt sich um einen Öltransformator, der einen vorhandenen Transformator in einem in Betrieb befindlichen Stromnetz ersetzen soll. Es ist so gebaut, dass es den ursprünglichen elektrischen Bedingungen entspricht, sodass das System mit minimalen Änderungen weiterlaufen kann.

2. Wann sollte ein Transformator ausgetauscht werden?

Ein Austausch ist erforderlich, wenn der Transformator alt ist (normalerweise 15–25+ Jahre), häufig ausfällt, den aktuellen Lastbedarf nicht decken kann oder hohe Wartungskosten verursacht

3. Wie wähle ich die richtige Ersatzkapazität aus?

Die Kapazität wird auf der Grundlage der aktuellen Last, der zukünftigen Erweiterung (normalerweise 15–25 % Spielraum) und der Systembedingungen wie Spannungsniveau und Installationsbeschränkungen ausgewählt.

4. Kann ein Ersatztransformator die Kapazität erhöhen?

Ja. Eine Ersatzeinheit kann auf eine höhere Kapazität aufgerüstet werden, allerdings müssen die vorhandenen Kabel, Schaltanlagen und Schutzsysteme auf Kompatibilität überprüft werden.

5. Was muss beim Austausch eines Transformators passen?

Zu den wichtigsten Parametern gehören Spannungsverhältnis, Vektorgruppe (üblicherweise Dyn11), Impedanz (ca. 5–8 %) und physische Installationsabmessungen.

6. Wie lange dauert der Austauschvorgang?

Installation und Austausch dauern je nach Standortbedingungen in der Regel 1–3 Tage, zuzüglich zusätzlicher Zeit für Tests und Inbetriebnahme.
