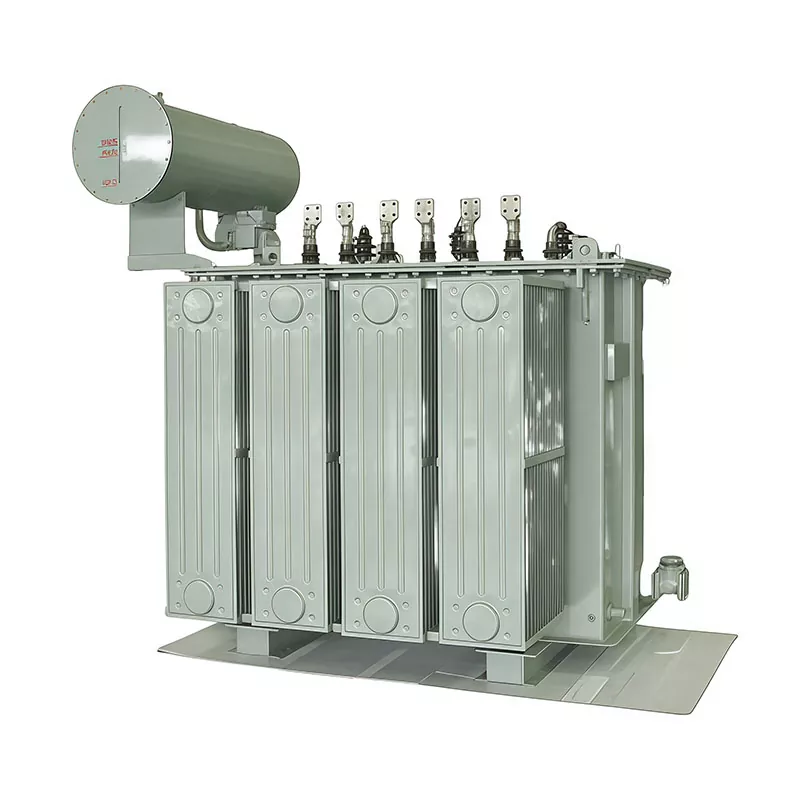

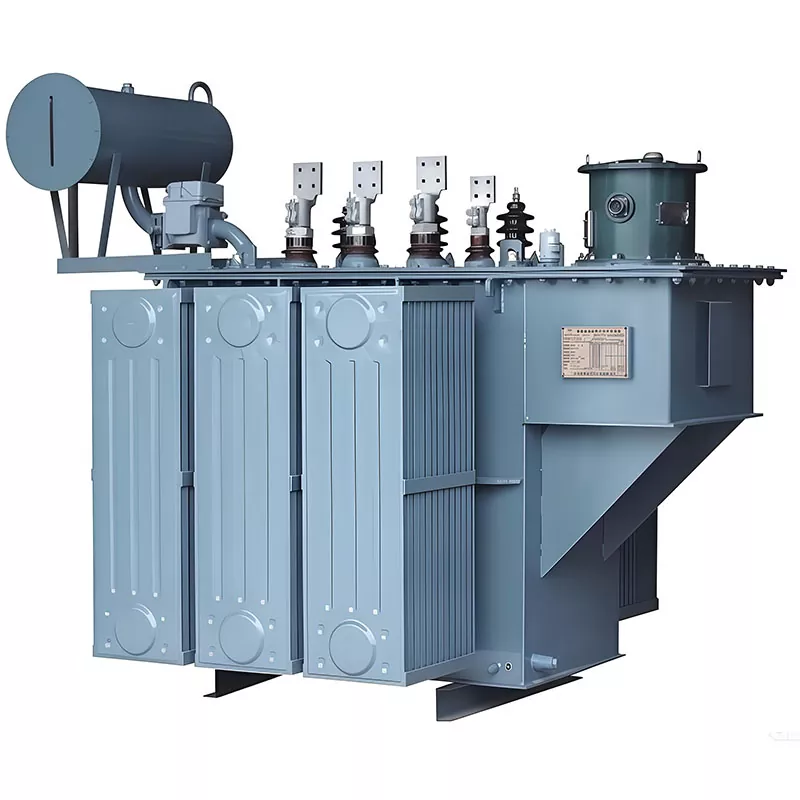

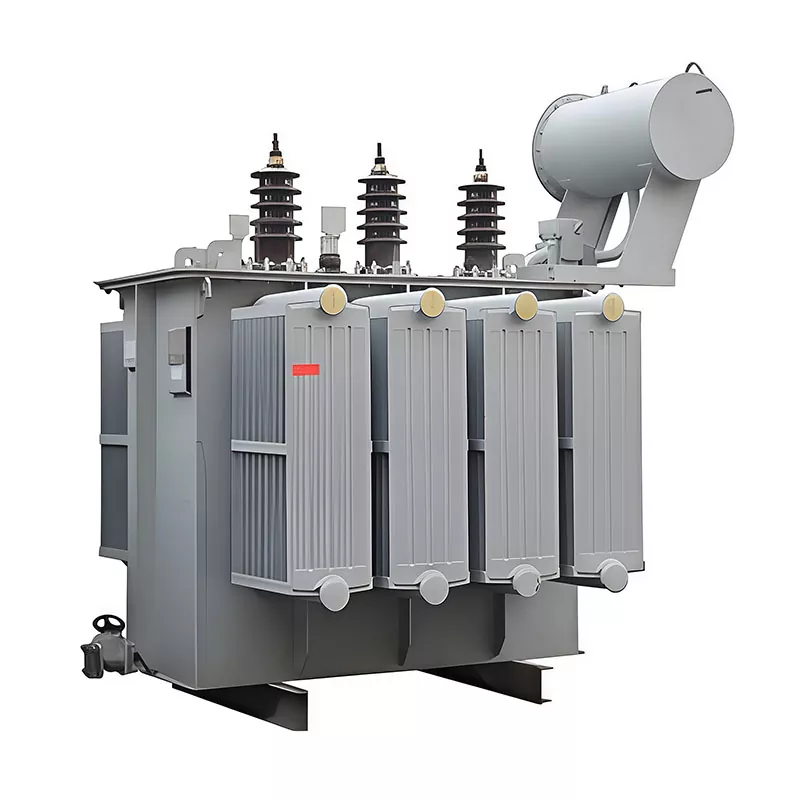

2500 kVA 35 kV Ölbad-Verteilungstransformator

Der 2500-kVA-35-kV-Öl-Verteilungstransformator ist ein Öl-Verteilungstransformator mit einer Nennkapazität von 2500 kVA und einer hochspannungsseitigen Nennspannung von 35 kV.

Durch den Einsatz von Isolieröl zur gleichzeitigen elektrischen Isolierung und Wärmeableitung wandelt es elektrische Hochspannungsenergie zuverlässig in Mittel- bis Niederspannungsenergie um und wird häufig in den Verteilungssegmenten von Energiesystemen eingesetzt.

Hauptmerkmale:

Typ: Ölgetauchter Verteilungstransformator

Kapazität: 2500 kVA (mittlere bis große Verteilungskapazität)

Nennspannung: 35 kV Hochspannungseingang

Funktionen: Spannungsumwandlung + Stromverteilung + stabile Stromversorgung

Kühlmethode: Verlässt sich auf die Zirkulation von Transformatoröl zur Wärmeableitung (typischerweise ONAN).

Anwendungsszenarien: Stromnetzverteilung, Industrieparks, Umspannwerke, Energieprojekte usw.

Grundlegende Auswahlanforderungen für die Ausrüstung

In Südostasien, dem Nahen Osten, Afrika und Lateinamerika steigt die Nachfrage nach 35-kV-/0,4-kV-Abwärtstransformatoren weiter an, angetrieben durch Industrieparks, Netzausbauprojekte, kommerzielle Entwicklungen und die Integration erneuerbarer Energien.

Für die meisten Käufer sind die Auswahlkriterien einheitlich:

● Hohe Energieeffizienz und geringe Betriebsverluste

● Lange Lebensdauer im Dauerbetrieb

● Einhaltung internationaler Standards und Zertifizierungen

● Stabile Leistung im Freien mit minimalem Wartungsaufwand

Die GUANGBIAN S13-Serie (bis zu 2500 kVA) ist darauf ausgelegt, diese Anforderungen zu erfüllen. Es verfügt über eine Kupferwicklungsstruktur und ein ONAN-Kühlsystem und bietet zuverlässige Leistung für 35-kV-Anwendungen. Aufgrund der IEC60076-Konformität und der standardmäßigen Dyn11-Vektorgruppenkonfiguration wird es häufig von EPC-Auftragnehmern und Systemintegratoren in verschiedenen Märkten verwendet und ist häufig in Auswahllisten für 35-kV-/0,4-kV-Transformatoren enthalten.

Technische Parameter

2500-kVA-Transformator der S13-Serie – Vollständiges technisches Datenblatt:

Die folgenden Hauptspezifikationen stimmen direkt mit den allgemeinen Beschaffungsanforderungen überein. Auf Anfrage bieten wir auch projektspezifische Anpassungsoptionen an.

Kernvorteile und technische Highlights

Hauptvorteile

Geringere Energieverluste

Im Vergleich zu herkömmlichen S9- und S11-Transformatoren reduziert die S13-Serie den Leerlaufverlust um bis zu 30 % und den Lastverlust um etwa 15 % und trägt so zur Senkung der Betriebskosten bei Anwendungen im Dauerbetrieb bei.

Kostengünstig für langfristige Projekte

Bei einem rund um die Uhr laufenden Industrie- und Versorgungsbetrieb können Energieeinsparungen die Lebenszykluskosten erheblich senken und die Kapitalrendite im Laufe der Zeit verbessern.

100 % sauerstofffreie Kupferwicklungen

Sowohl die HV- als auch die LV-Wicklung verwenden hochreines Kupfer für bessere Leitfähigkeit, verbesserte thermische Stabilität und stärkere Kurzschlussfestigkeit.

Konzipiert für kontinuierlichen Volllastbetrieb

Der Transformator eignet sich für anspruchsvolle Außenumgebungen und behält auch unter Dauerbelastungsbedingungen eine stabile Leistung bei.

Lange Lebensdauer

Gebaut mit langlebigen Isoliermaterialien und robustem Strukturdesign, um einen zuverlässigen Betrieb für 30 Jahre oder länger zu gewährleisten.

Ideal für die Beschaffung von Industrie- und Versorgungstransformatoren

Weit verbreitet in Industrieanlagen, Versorgungsverteilungssystemen, Solarenergieprojekten und Infrastrukturstromnetzen.

Zuverlässige ONAN-Kühlung für wartungsarmen Betrieb

Das ONAN-Kühldesign (Oil Natural Air Natural) kommt ohne Zusatzventilatoren oder Pumpen aus, wodurch mechanische Fehlerquellen und Wartungsanforderungen reduziert werden. Die abgedichtete Tankstruktur schützt das Transformatoröl vor Außenluft und trägt so dazu bei, die Ölalterung zu verlangsamen und über einen längeren Zeitraum eine stabile Leistung aufrechtzuerhalten. In realen Anwendungen können viele Einheiten jahrelang mit minimalem Wartungsaufwand betrieben werden, wodurch sie sich gut für abgelegene Umspannwerke, industrielle Stromversorgungssysteme und Versorgungsverteilungsprojekte eignen.

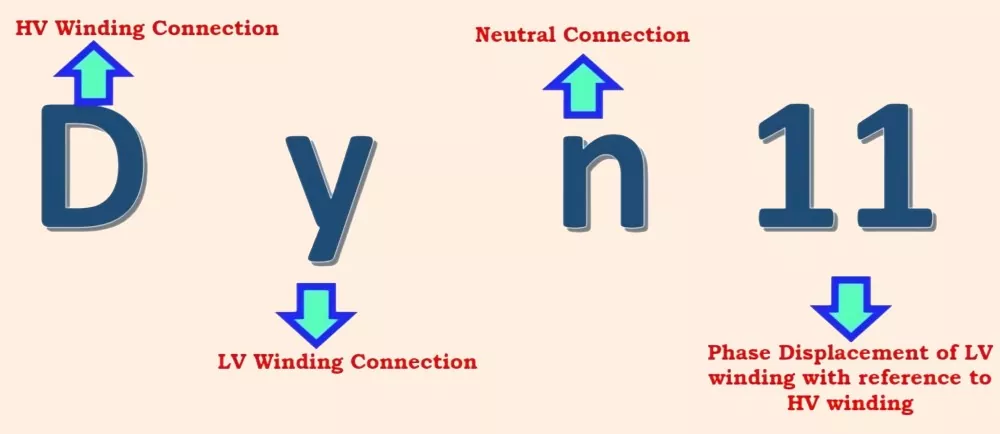

Dyn11 Vector Group – Warum es im Feld tatsächlich hilft

Die Dyn11-Konfiguration unterdrückt Ströme der 3. Harmonischen und reduziert die Neutralpunktverschiebung – das ist die Art von Dingen, die sich als Instabilität bei unsymmetrischen Lasten an Gewerbe- und Industriestandorten bemerkbar machen. Es bewältigt auch einphasige Belastungen besser, was bei gemischten Belastungsbedingungen einen echten Unterschied macht. Mit dieser Vektorgruppe wird die Koordinierung der Schutzrelais sauberer und fügt dem gesamten Stromsystemaufbau eine zusätzliche Sicherheitsebene hinzu.

Von Grund auf für den Außenbereich geeignet

Der Tank und die Beschichtung sind so konstruiert, dass sie hohen Temperaturen, Feuchtigkeit, Salzluft und Staub standhalten und einen stabilen Betrieb unter anspruchsvollen Bedingungen gewährleisten. Der integrierte Blitzschutz erhöht die Betriebssicherheit zusätzlich.

Der GUANGBIAN S13-M 2500 kVA 35 kV Öl-Verteilungstransformator eignet sich für Umspannwerke im Freien, unbemannte Schalträume und entfernte Installationen und erfordert kein zusätzliches Gehäuse oder Abschirmung, was ihn zu einer praktischen Wahl für Stromverteilungsprojekte im Freien macht.

Als in China ansässige Transformatorenfabrik und etablierter Transformatorenhersteller liefert GUANGBIAN Einheiten in ganz Südostasien, im Nahen Osten, in Afrika und Lateinamerika – mit IEC60076-Konformität und Anpassungsoptionen für projektspezifische Anforderungen. Kontaktieren Sie uns für Datenblätter oder technische Diskussionen.

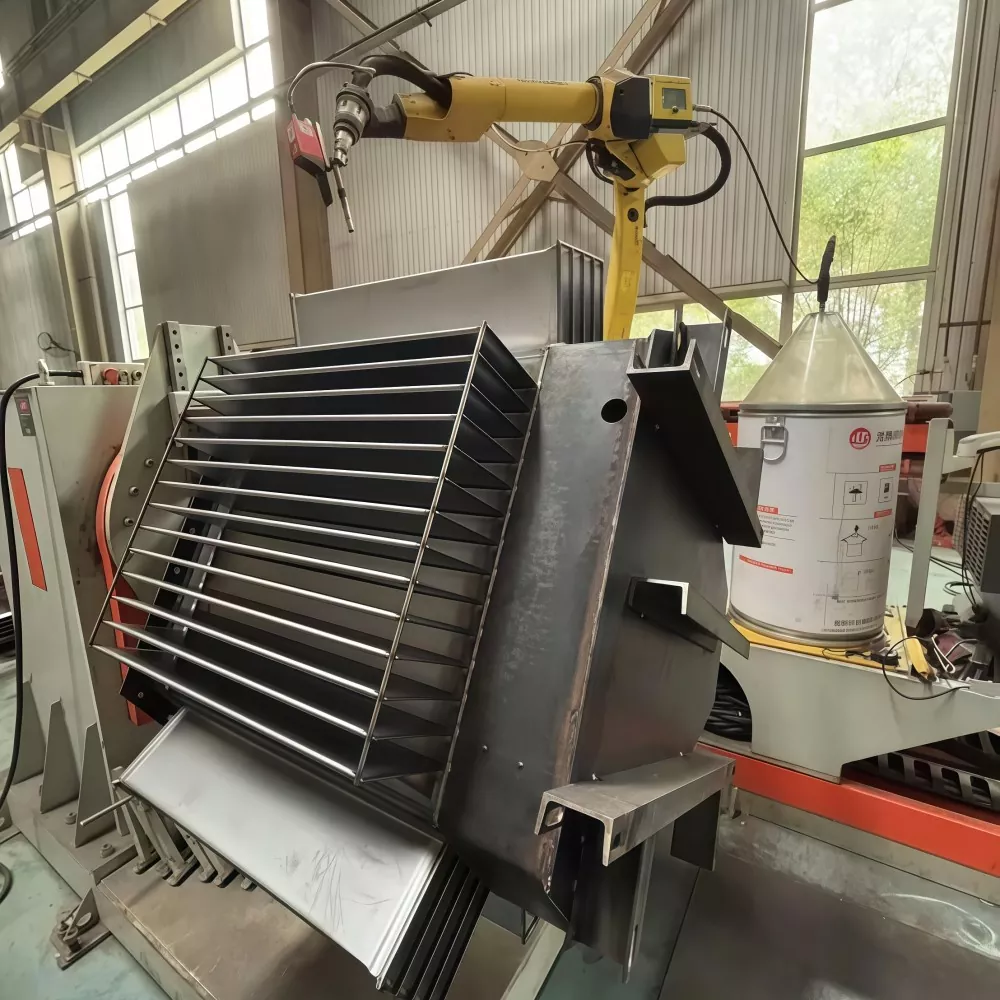

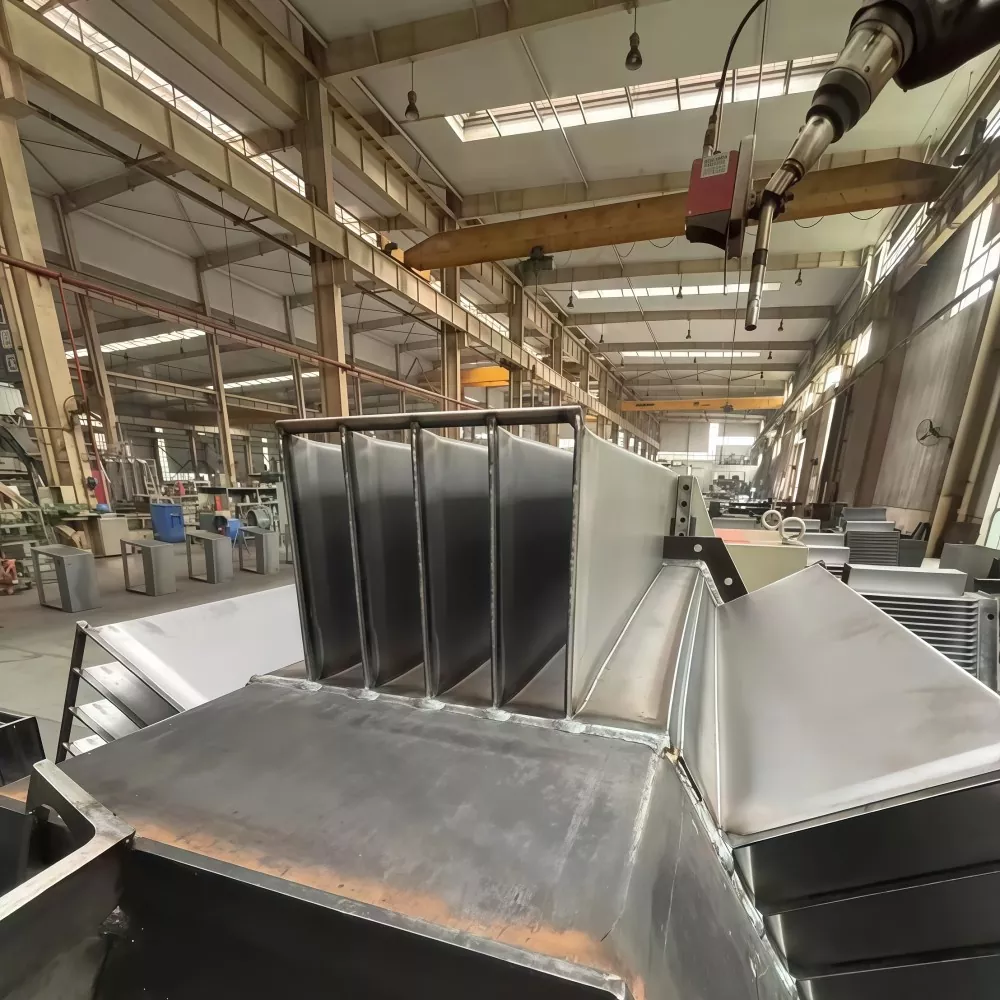

Unsere Fabrik

Blechwerkstatt

Folienwickelwerkstatt

Wickelwerkstatt

Wickelofenwerkstatt

Montagewerkstatt für Transformatoren

Werkstatt für die Inbetriebnahme von Transformatoren

FAQ

1. Wofür wird ein 2500-kVA-35-kV-Ölverteilungstransformator verwendet?

Es wird verwendet, um 35-kV-Mittel-Hochspannungsstrom auf niedrigere Verteilungsspannungen für Industrieanlagen, Umspannwerke, Systeme für erneuerbare Energien und große Infrastrukturprojekte herabzusetzen.

2. Was bedeutet 2500 kVA?

2500 kVA bezieht sich auf die Nennleistung des Transformators, was darauf hinweist, dass er große elektrische Lasten bewältigen kann, die für die Stromverteilung in der Industrie und auf Versorgungsebene geeignet sind.

3. Warum wird in diesem Transformatortyp Öl verwendet?

Isolieröl sorgt sowohl für elektrische Isolierung als auch für Wärmeableitung und trägt so zur Verbesserung der Kühlleistung und zur Verlängerung der Lebensdauer bei.

4. Welche Vorteile bietet eine 35-kV-Bewertung?

35 kV ist eine übliche Verteilungsspannungsebene in Mittel- und Hochspannungsnetzen und ermöglicht eine effiziente Übertragung über große Entfernungen mit reduziertem Leistungsverlust.

5. Welche Kühlmethode wird typischerweise verwendet?

Die meisten Geräte verwenden ONAN-Kühlung (Oil Natural Air Natural), die auf natürlicher Ölzirkulation und Luftkühlung ohne Zusatzgeräte beruht.

6. Wo wird dieser Transformator üblicherweise installiert?

Es wird häufig in Umspannwerken im Freien, Industrieparks, Bergbaubetrieben, Solar- und Windkraftanlagen sowie Netzerweiterungsprojekten eingesetzt.

7. Wie lang ist die Lebensdauer?

Bei ordnungsgemäßer Konstruktion und Wartung sind Ölverteilungstransformatoren in der Regel 25–30 Jahre oder länger in Betrieb.

8. Was sind die wichtigsten Wartungsanforderungen?

Routinemäßige Ölkontrollen, Temperaturüberwachung und regelmäßige elektrische Tests sind die wichtigsten Wartungsaufgaben, um einen stabilen Langzeitbetrieb sicherzustellen.
